58 9424270994 Rev N
Paramètre Plage Incrément
Unité de
mesure
Valeur par
défaut
Coefficient multiplicateur de
réinitialisation (temps inverse)
0 à 9,9 0,1 unités 0
Exposant de la courbe (temps
inverse)
0,5, 1 ou 2 s/o s/o 1
Enclenchement (temps constant 1
et 2)
0 ou 0,5 à 6 0,01 v/Hz 0
Temporisation (temps constant 1
et 2)
50 à 600 000 variable millisecondes 50
Exemple de paramètres
L'élément de surexcitation est utilisé pour supprimer l'alimentation d'un alternateur ou d'un transformateur
rencontrant un état de surexcitation. Les courbes limites de surexcitation du constructeur sont donc
nécessaires pour établir une protection optimale. La Figure 38 et la Figure 39 illustrent des exemples de
courbes limites de transformateur et d'alternateur, ainsi que les caractéristiques de protection composées
optimales.
Note
Les courbes d'endommagement réelles doivent être demandées au
constructeur de l'équipement à protéger.

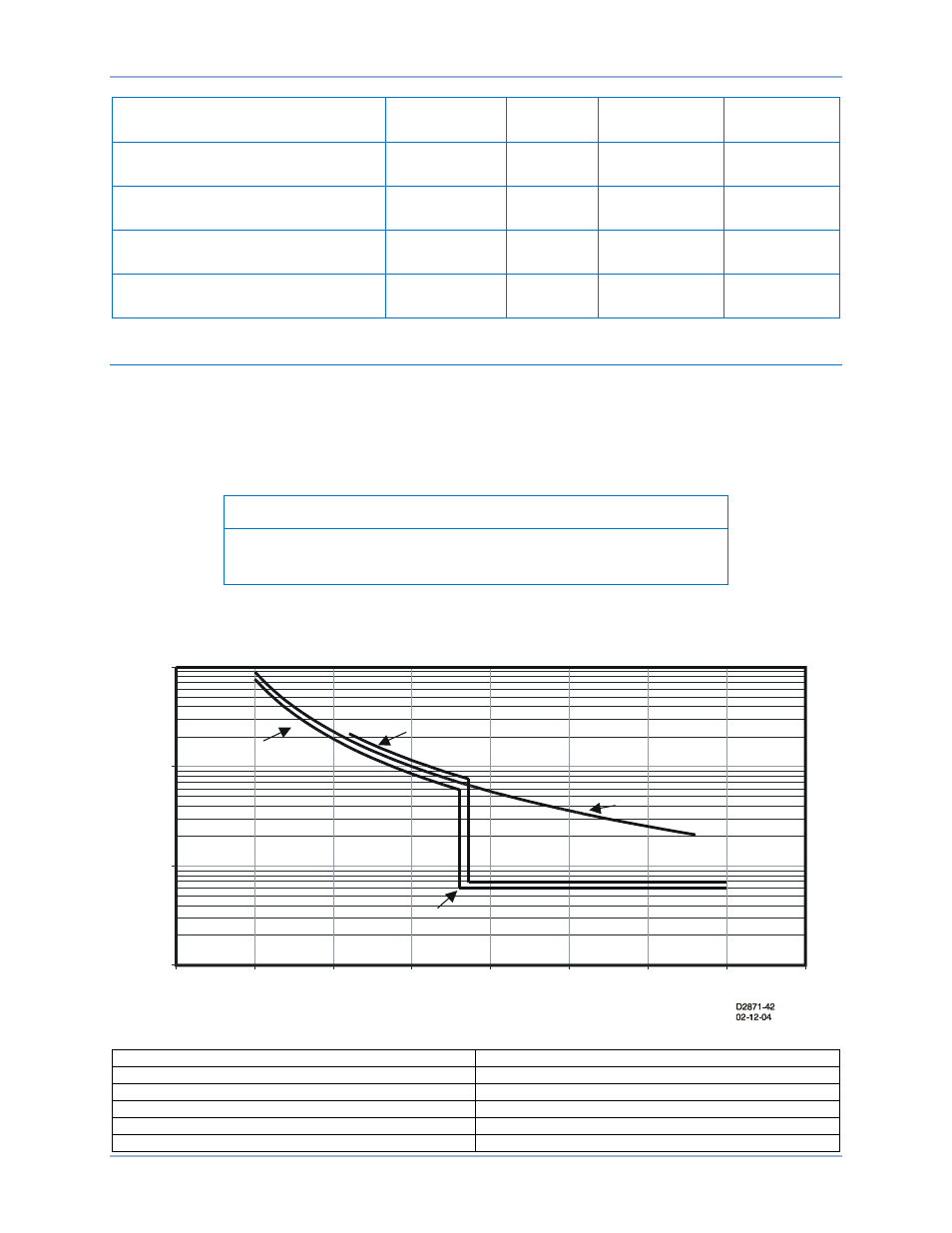

Figure 38. Temps représenté sur l'axe vertical
Time in Seconds Temps en secondes
Volt/Hz Characteristic Caractéristique Volt/Hz
Inverse Inverse
Generator Limit Limite de l'alternateur
Transformer Limit Limite du transformateur
Definite Constant
Volt/Hz Characteristic
1.0
10.0
100.0
1000.0
100% 105% 110% 115% 120% 125% 130% 135% 140%
Percent of Nominal V/Hz
T
im
e
in
S
e
c
o
n
d
s
Transformer Limit
Generator Limit
Inverse
105%, TD=1.9
Definite
118%, 6s
Protection de surexcitation (24) BE1-11g
