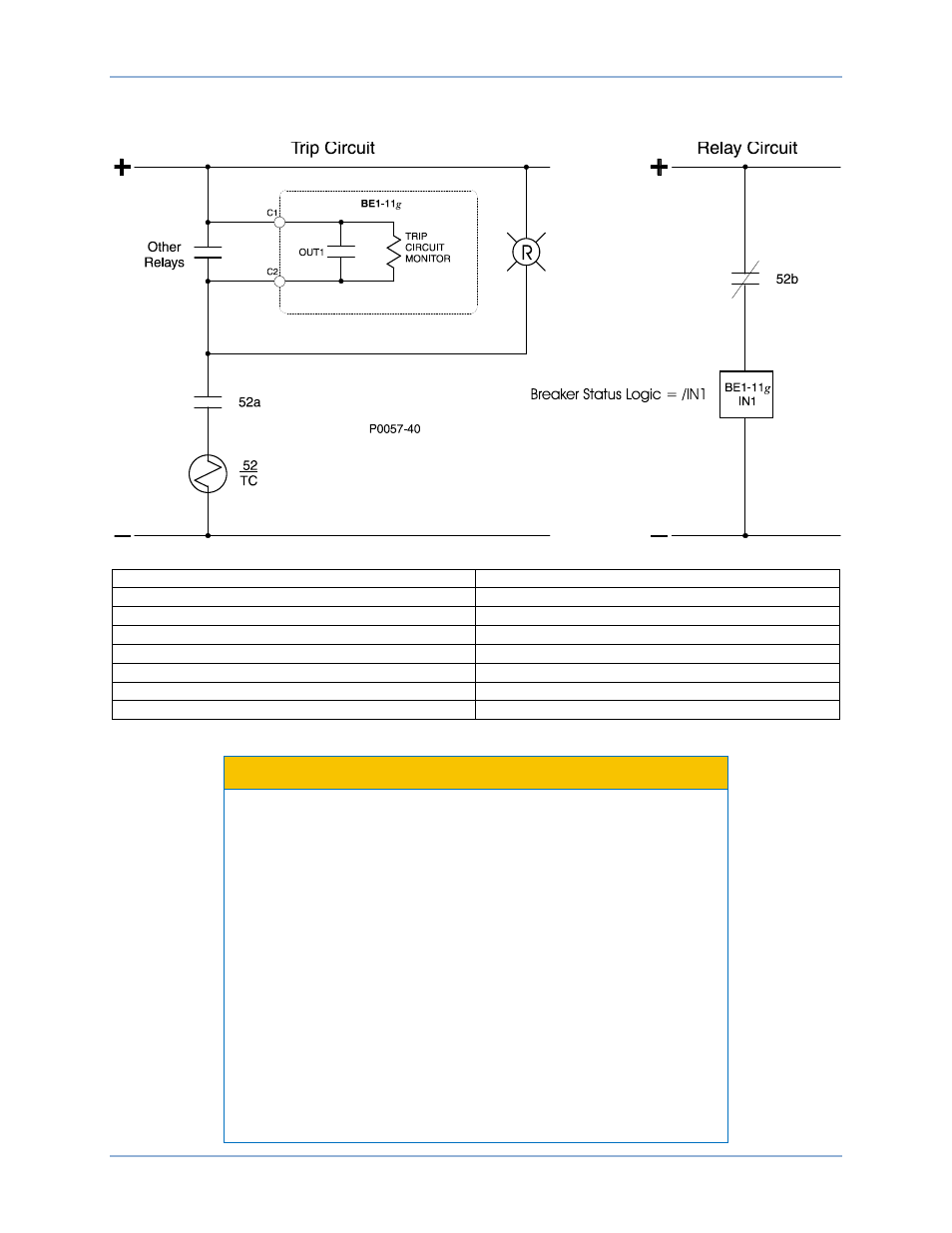

La Figure 165 illustre les connexions standards pour la surveillance d'un circuit de déclenchement pour le
BE1-11g.
Figure 165. Surveillance de la continuité et de la tension d'un circuit de déclenchement
Trip Circuit Circuit de déclenchement
Relay Circuit Circuit de relais
Other Relays Autres relais
OUT1 SORTIE1
TRIP DÉCLENCHEMENT
CIRCUIT CIRCUIT
MONITOR SURVEILLANCE
Breaker Status Logic = /IN1 Logique de l'état du disjoncteur = /ENTRÉE1
Attention
Les applications qui placent d'autres entrées de dispositif
parallèlement à la bobine de déclenchement du disjoncteur risquent
de ne pas fonctionner comme prévu. La connexion d'autres dispositifs
parallèlement à la bobine de déclenchement entraîne l'activation du
diviseur de tension, lorsque le disjoncteur ou le circuit de
déclenchement est ouvert. Cela peut provoquer le faux
déclenchement des autres dispositifs et empêcher l'élément de
surveillance du circuit de déclenchement du BE1-11g de détecter un
circuit ouvert de manière fiable. Contactez Basler Electric pour obtenir
des conseils sur ces applications.
L'élément de mesure de surveillance du circuit a la même
performance nominale que la tension d'alimentation. Si la tension du
circuit de déclenchement est bien supérieure à la tension
d'alimentation (par exemple, en cas d'utilisation d'un dispositif de
déclenchement de condensateur), l'utilisateur doit programmer le
BE1-11g pour utiliser l'un des autres relais de sortie pour le
déclenchement. Dans ce cas, la fonction de surveillance du circuit de
déclenchement ne sera pas disponible.
Surveillance du circuit de déclenchement (52TCM) BE1-11g
