9424270994 Rev N 103
Connexions logiques
Les connexions logiques de l'élément de surintensité instantanée s'effectuent via l'écran BESTlogicPlus
de BESTCOMSPlus. Le bloc logique de l'élément de surintensité instantanée est représenté dans la
Figure 58. Les entrées et sorties logiques sont répertoriées dans le Tableau 29.

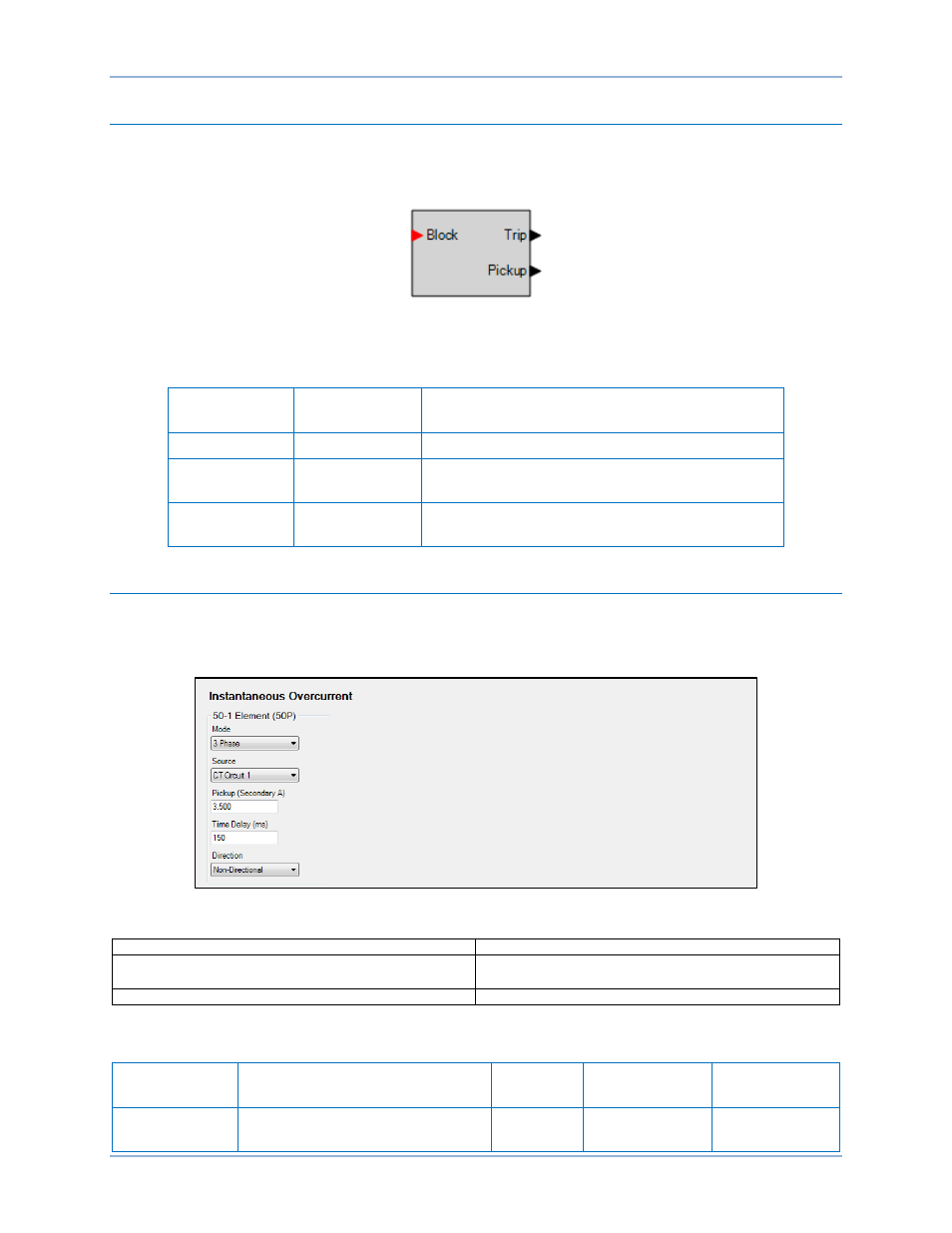

Figure 58. Bloc logique de l'élément de surintensité instantanée
Tableau 29. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 50 si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 50 est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 50 est dans une condition
d'enclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de surintensité instantanée sont configurés à partir de
l'écran des paramètres Surintensité instantanée (Instantaneous Overcurrent) (50) (Figure 59) de
BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 30.
Figure 59. Écran des paramètres Surintensité instantanée
Instantaneous Overcurrent Surintensité instantanée
Source
CT Circuit 1 Source
Circuit TC 1
Pickup (Secondary A) Enclenchement (courant secondaire A)
Tableau 30. Paramètres de fonctionnement
Paramètre Plage Incrément
Unité de
mesure
Valeur par
défaut
Mode
Désactivé, IA, IB, IC, Triphasé,
3I0, I1, I2, IG ou Déséquilibre
s/o s/o Désactivé
BE1-11g Protection de surintensité instantanée (50)
