Basler Electric BE1-11g - Manuel (Page 655)

9424270994 Rev N 631
Fixed 0 Fixe 0
Anticipatory Anticipatif
Block Blocage
Status État
Close Breaker Fermeture du disjoncteur
Initiate Amorçage
Volt Monitor Surveillance de tension
Lower Freq Réduction de fréquence
Raise Freq Augmentation de fréquence
Lower Voltage Réduction de tension
Raise Voltage Augmentation de tension
Sync In Progress Synchronisation en cours
Sync Fail Échec de synchronisation
Volt Synced Tension synchronisée
Angle Synced Angle synchronisé
Slip Synced Glissement synchronisé
Output - OUT7 Sortie - SORTIE7
Output 7 Sortie 7
FAULTTRIG DÉCLENCHDÉFAUT
Trip Déclenchement
Pickup Enclenchement
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Contrôle, Synchroniseur (25A) et transmettre les
paramètres de test du Tableau 238 au BE1-11g.
Tableau 238. Paramètres de test d'enclenchement temporisé (25VM)
Paramètre Valeur Description
25 Surveillance de la
tension - Tension active
(Voltage Monitor Live
Voltage) 90 % Définit la tension active à 90 V (90 % de la valeur
nominale, valeur nominale
= 100 V)
25 Surveillance de la
tension - Tension
inactive (Voltage
Monitor Dead Voltage) 55 % Définit la tension inactive à 55 V (55 % de la valeur
nominale, valeur nominale = 100 V)
25 Surveillance de la
tension - Temporisation
de retombée 0 Définit la temporisation de retombée à 0.
Logique de surveillance
de la tension 25 Cochez les cases
comme indiqué dans
la Figure 318. Activez les options suivantes : Alimentation
inactive/Aux. inactive, Alimentation inactive/Aux.
active, Alimentation active/Aux. inactive.

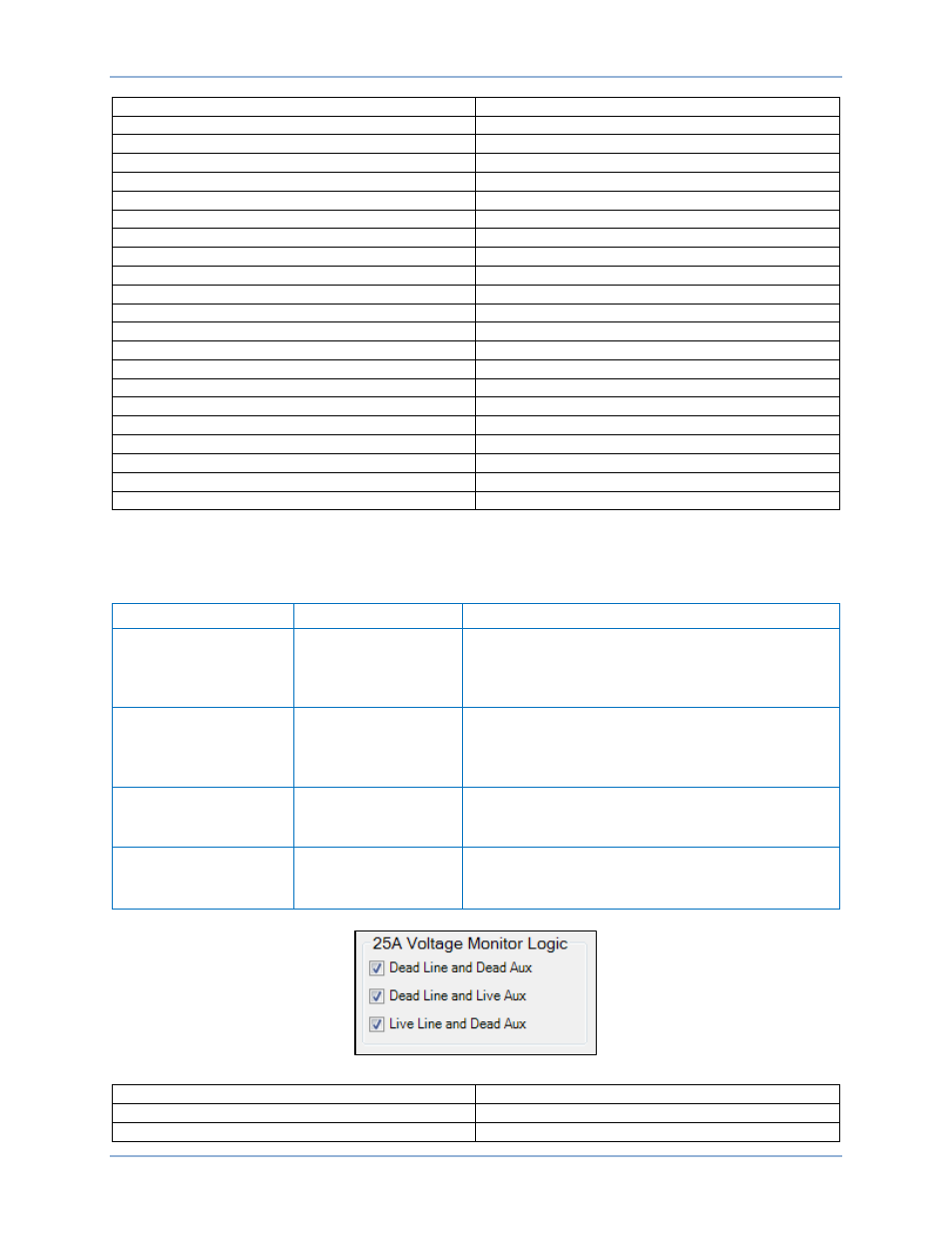

Figure 318. Écran BESTCOMSPlus Synchroniseur, Logique de surveillance de la tension 25A
25A Voltage Monitor Logic Logique de surveillance de la tension 25A
Dead Line and Dead Aux Alimentation inactif et Aux inactif
Dead Line and Live Aux Alimentation inactif et Aux actif
BE1-11g Test du Synchroniseur (25A)
