166 9424270994 Rev N

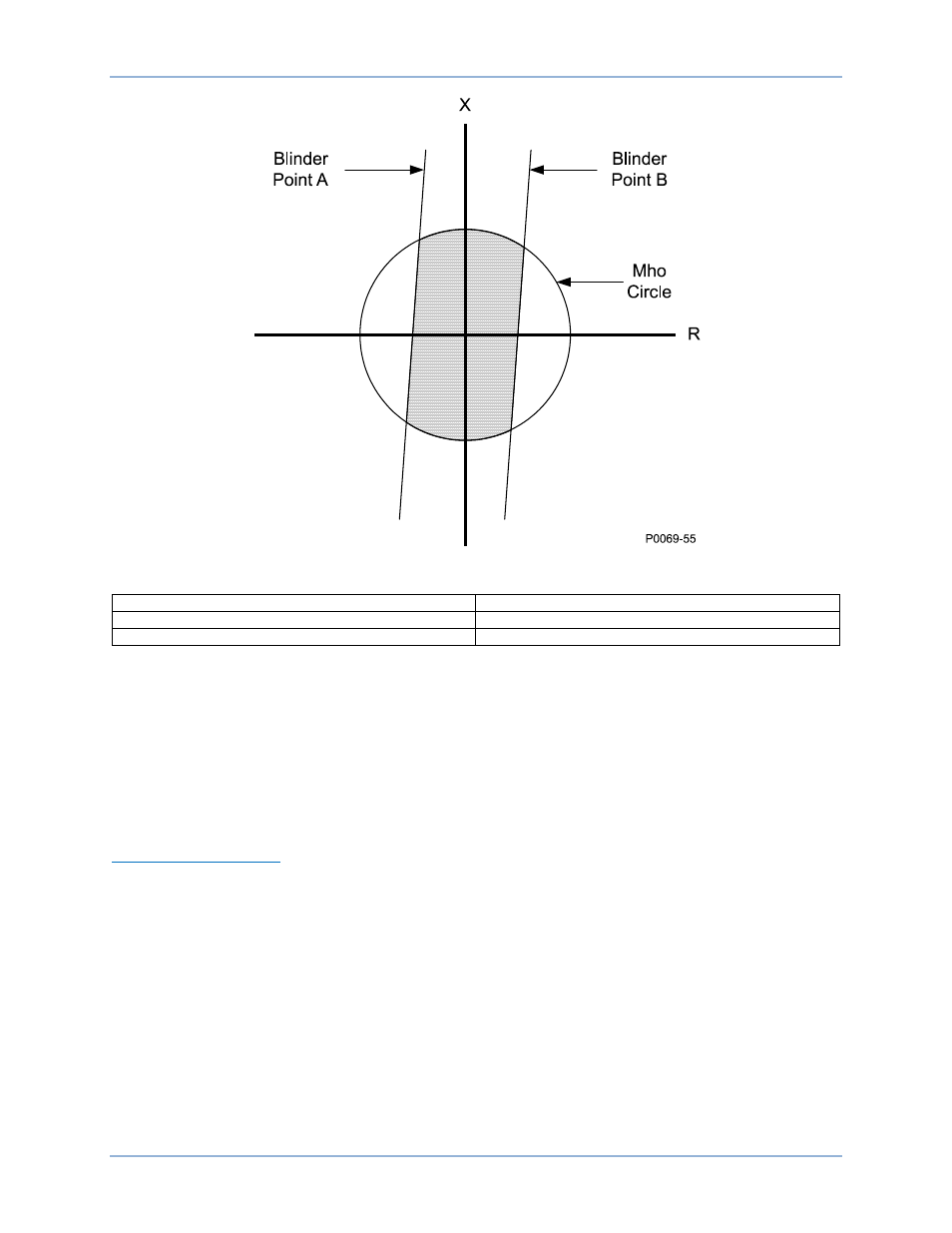

Figure 88. Configuration à un « blinder »
Blinder Point A Point de Blinder A
Blinder Point B Point de Blinder B
Mho Circle Cercle mho
Configuration du TC bus
Pour les systèmes de protection équipés de deux ensembles de TC, l'élément 78OOS peut surveiller le
circuit TC 1 ou le circuit TC 2. La source TC est sélectionnée dans l'écran des paramètres
Transformateurs de mesure (Sensing Transformers) de BESTCOMSPlus.
Enclenchement et déclenchement
La sortie Enclenchement (Pickup) et la sortie Déclenchement (Trip) fonctionnent l'une après l'autre.
Enclenchement (Pickup)
La sortie Enclenchement MHO (MHO Pickup) et la sortie Enclenchement Blinder A sont définies sur vrai,
lorsque l'impédance calculée (V1/I1) se déplace à l'intérieur du cercle mho.
Lorsque l'impédance calculée se déplace à gauche du Blinder B tout en étant à l'intérieure du cercle mho,
la sortie Enclenchement Blinder B est définie sur vrai. La confirmation de la sortie Enclenchement Blinder
B amorce une minuterie. La durée de la minuterie est établie par le paramètre Temporisation de
déplacement de Blinder (Blinder Traverse Time Delay).
Si l'impédance calculée se déplace à gauche du Blinder A tout en étant à l'intérieure du cercle mho et une
fois que la temporisation de déplacement de Blinder s'est écoulée, la sortie Enclenchement est définie
sur vrai. Dans BESTlogicPlus, la sortie Enclenchement peut être connectée à d'autres éléments logiques
de façon à signaler l'état, à contrôler d'autres éléments de la logique et à démarrer l'enregistreur de
défaut (élément logique FAULTTRIG).
La confirmation de la sortie Enclenchement amorce une minuterie dont le décompte vers le
déclenchement commence. La durée de la minuterie est établie par le paramètre Temporisation de
Protection de perte de synchronisme (78OOS) BE1-11g
