630 9424270994 Rev N
Procédure de test fonctionnel de surveillance de la tension
Test d'enclenchement de tension active/inactive VTP et VTX (Surveillance de la
tension 25A)
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 237
au BE1-11g. Réinitialisez toutes les cibles.
Tableau 237. Paramètres de fonctionnement (25)
Paramètre Valeur Écran BESTCOMSPlus Description
Rapport TT de
phase 1 Paramètres système,
Transformateurs de mesure Définit le rapport TT de
phase sur 1.
Connexion TT de
phase 4W-Y Paramètres système,
Transformateurs de mesure Définit la connexion TT de
phase sur 4W-Y.
Mode 27/59 PN Paramètres système,
Transformateurs de mesure Définit le mode 27/59 sur
phase-neutre.
Rapport TT
auxiliaire 1 Paramètres système,
Transformateurs de mesure Définit le rapport TT
auxiliaire sur 1.
Connexion TT
auxiliaire AN Paramètres système,
Transformateurs de mesure Définit la connexion TT
auxiliaire sur AN.
Tension de phase
nominale 100 V Paramètres système, Système
d'alimentation Définit la tension de phase
nominale à 100 V.
Tension auxiliaire
nominale 100 V Paramètres système, Système
d'alimentation Définit la tension auxiliaire
nominale à 100 V.
Mode d'élément PLL ou
Anticipatif Contrôle, Synchroniseur (25A) Active la fonction 25A.

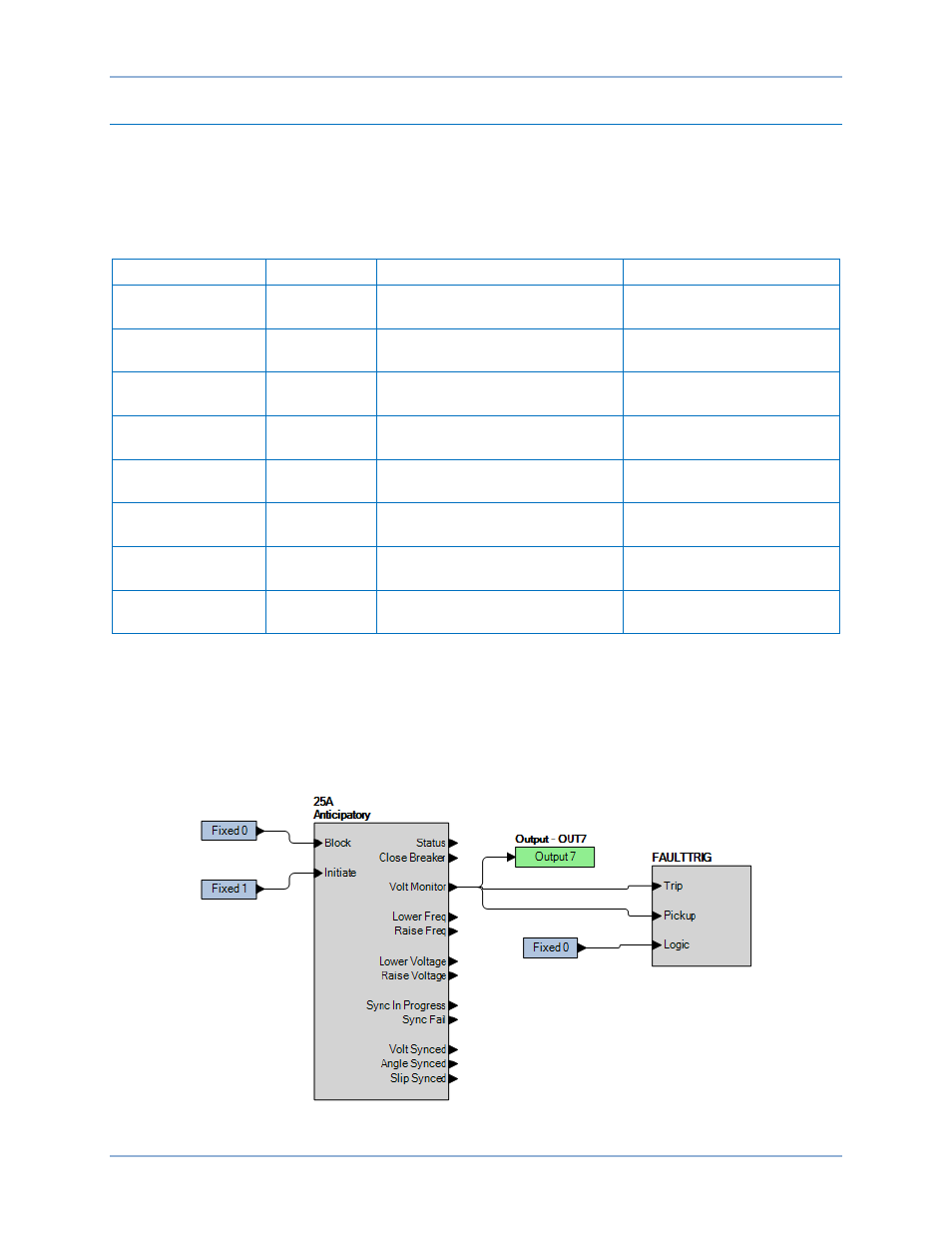

Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la
Figure 317.
•
Le contact Blocage est désactivé.
•
25A est amorcé.
•
OUT7 se ferme lorsque les critères de surveillance de tension sont remplis.
•
L'enregistrement des événements est activé.
Figure 317. Paramètres 3 BESTlogicPlus (25A)
Test du Synchroniseur (25A) BE1-11g
