9424270994 Rev N 277
Connexions logiques
Les connexions logiques de l'élément de surveillance du circuit de déclenchement s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément de surveillance du circuit de
déclenchement est représenté dans la Figure 168. La sortie logique est résumée dans le Tableau 90.

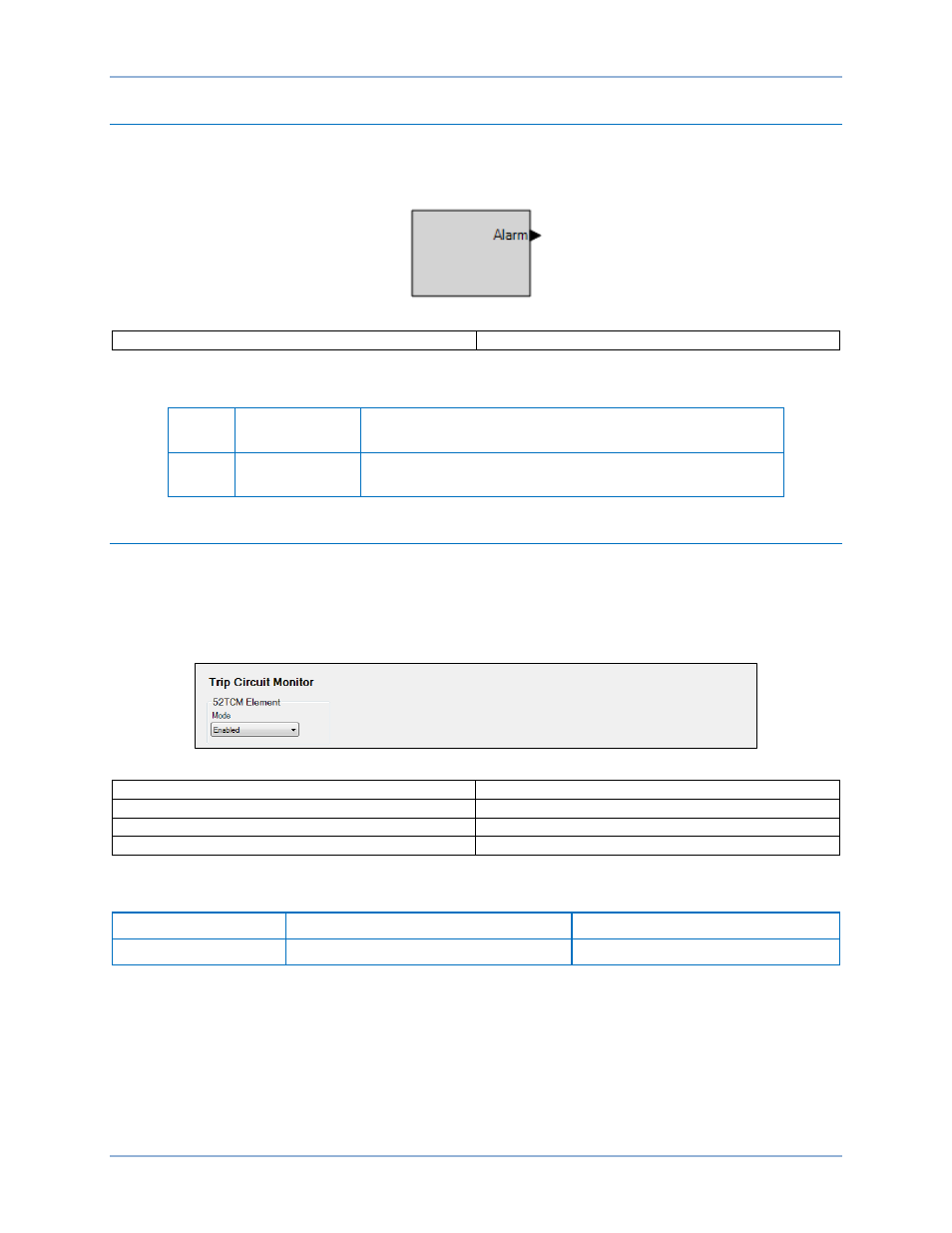

Figure 168. Bloc logique de l'élément de surveillance du circuit de déclenchement
Alarm Alarme
Tableau 90. Sortie logique
Nom
Fonction
logique
Objectif
Alarme Sortie
Vrai, lorsque aucune tension n'est détectée dans le circuit
de déclenchement
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de surveillance du circuit de déclenchement sont
configurés à partir de l'écran des paramètres Surveillance du circuit de déclenchement (Trip Circuit
Monitor) (52TCM) (Figure 169) de BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont
répertoriées dans le
Tableau 91.
Figure 169. Écran des paramètres Surveillance du circuit de déclenchement
Trip Circuit Monitor Surveillance du circuit de déclenchement (TCM)
52TCM Element Élément 52TCM
Mode Mode
Enabled Activé
Tableau 91. Paramètres de fonctionnement
Paramètre Plage Valeur par défaut
Mode Désactivé ou Activé Désactivé
BE1-11g Surveillance du circuit de déclenchement (52TCM)
