Default Variation for Analog Change Event (object
32) Variation par défaut pour Événement de
modification analogique (objet 32)
1: 32-bit without Time 1 : 32 bits sans temporisation
Analog Output Status État de sortie analogique
Default Variation for Analog Output Status (object
40) Variation par défaut pour État de sortie
analogique (objet 40)
2: 16-bit 2 : 16 bits
Cartographie des points analogiques DNP
Les points analogiques peuvent être cartographiés dans n'importe lequel des registres de carte
d'utilisateur analogique. Utilisez l'Explorateur des paramètres de BESTCOMSPlus pour ouvrir
l'arborescence Communications, DNP, Cartographie des points analogiques DNP comme illustré dans la
Figure 249.
Pour associer un point analogique à la carte d'utilisateur analogique :
1. Sélectionnez un point analogique dans la colonne de gauche.
2. Cliquez sur le bouton Ajouter >> pour ajouter le point analogique à la liste des cartes d'utilisateur
analogiques.
3. Utilisez les boutons Déplacer vers le haut (Move Up) ou Déplacer vers le bas (Move Down) au-
dessus de la liste pour réorganiser les cartes d'utilisateur analogiques.
4. Cliquez sur le bouton orange Enregistrer pour enregistrer les paramètres dans la mémoire de
BESTCOMSPlus. Ce bouton devient blanc une fois que les paramètres ont été enregistrés dans la
mémoire de BESTCOMSPlus.
Téléchargez les paramètres vers le dispositif en sélectionnant Communication dans le menu déroulant
supérieur, puis en cliquant sur Télécharger les paramètres vers le dispositif.

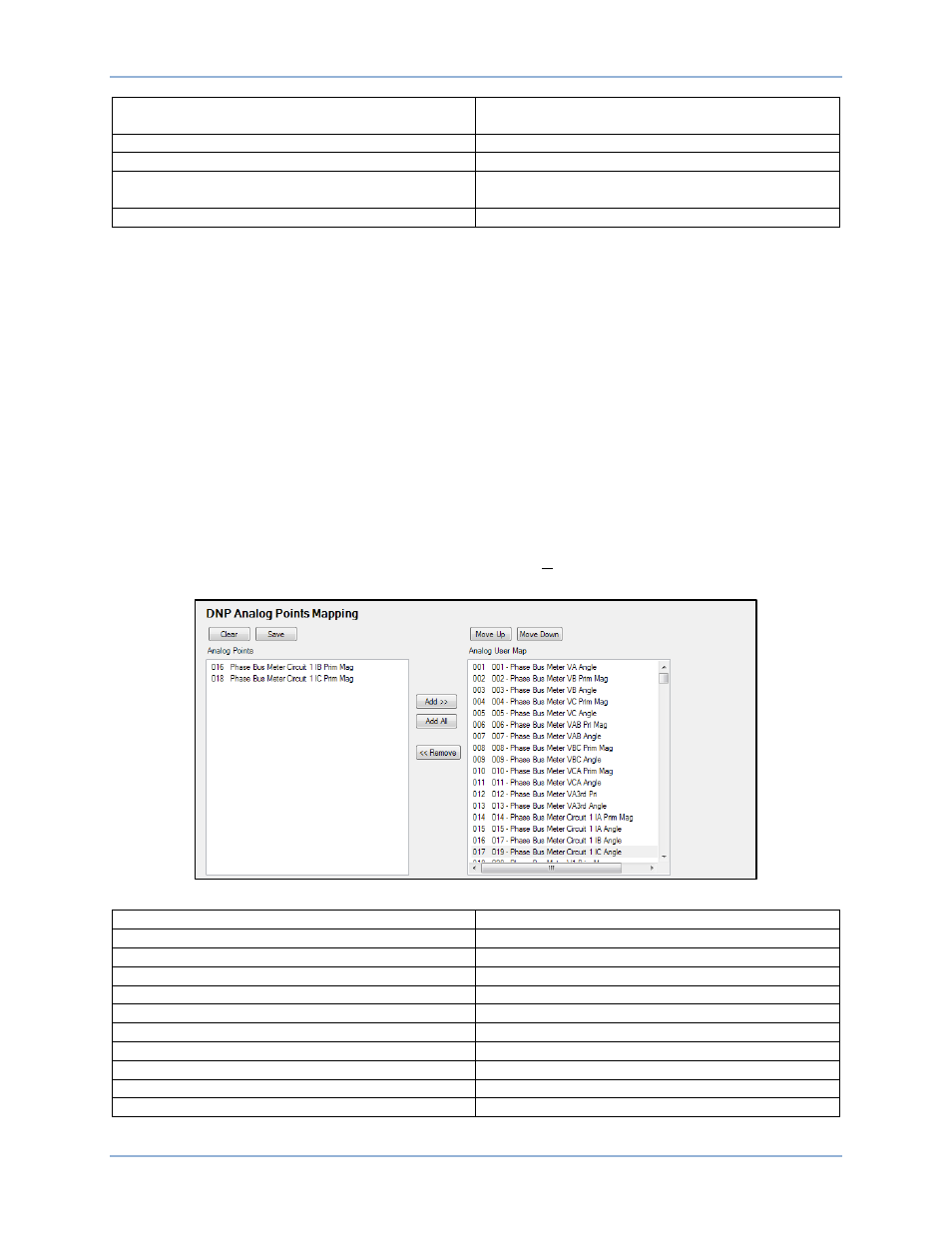

Figure 249. Écran Cartographie des points analogiques DNP
DNP Analog Point Mapping Cartographie des points analogiques DNP
Clear Effacer
Save Enregistrer
Analog Points Points analogiques
Phase Bus Meter Circuit Circuit de mesure de bus de phase
Add Ajouter
Add All Ajouter tout
Remove Supprimer
Move Up Déplacer vers le haut
Move Down Déplacer vers le bas
Analog User Map Cartographie analogique d'utilisateur
