382 9424270994 Rev N
Dropout Timer Minuterie de retombée
Dropout Time Temporisation de retombée
Simulateur logique hors-ligne
Le simulateur logique hors-ligne vous permet de modifier l'état de divers éléments logiques pour illustrer
comment cet état se déplace à travers le système. Avant de lancer le simulateur logique, vous devez
cliquer sur le bouton Enregistrer de la barre d'outils BESTlogicPlus pour sauvegarder la logique dans la
mémoire. Les modifications apportées à la logique (autres que la modification de l'état) sont désactivées
lorsque le simulateur est activé. Les couleurs peuvent être sélectionnées en cliquant sur le bouton
Options de la barre d'outils BESTlogicPlus. Par défaut, la logique 0 est rouge et la logique 1 est verte.
Double-cliquez sur un élément logique pour modifier son état.

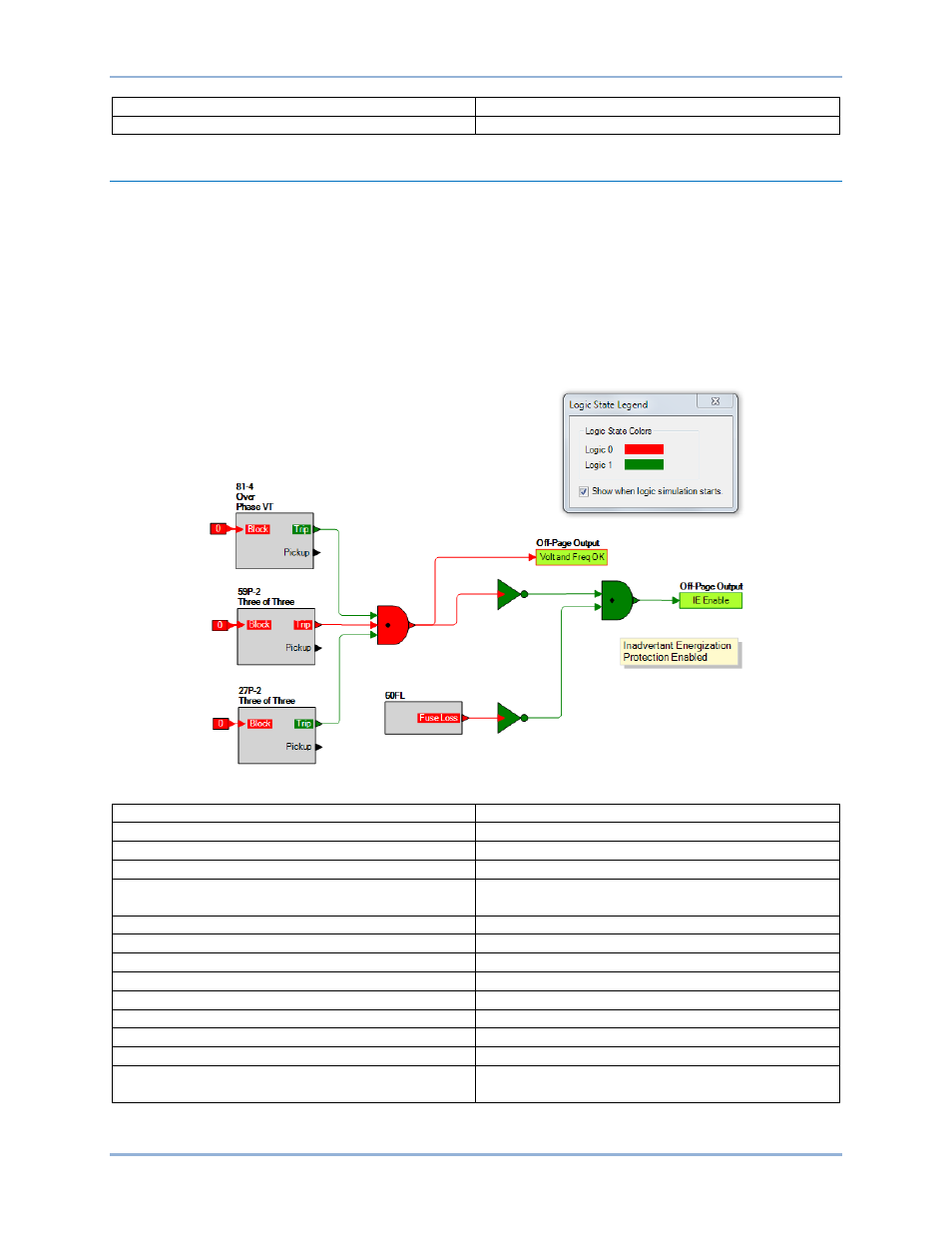

Un exemple de simulateur logique hors-ligne est illustré dans la Figure 236. La Sortie 1 = Logique 0
(rouge) lorsque l'Entrée 1 = Logique 0 (rouge) et Fixe 1 (Fixed) = Logique 1 (vert).
Figure 236. Exemple de Simulateur logique hors-ligne
Logic State Legend Légende d'état logique
Logic State Colors Couleur d'état logique
Logic 0 Logique 0
Show when logic simulation starts. Afficher lorsque la simulation logique démarre.
Over
Phase VT Sur
TT de phase
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Three of Three Trois sur trois
Fuse Loss Perte de fusible
Off-Page Output Sortie hors page
Volt and Freq OK Tension et Fréq OK
IE Enable IE Activée
Inadvertant Energization
Protection Enabled Mise sous tension par inadvertance
Protection activée
BESTlogic
™Plus
BE1-11g
