9424270994 Rev N 33
Commandes et indicateurs
Les commandes et indicateurs BE1-11g sont situés sur le panneau avant et incluent des commutateurs à
membrane scellée, des voyants LED d’indication (light emitting diode) et un écran alphanumérique LCD
(affichage à cristaux liquides) à plusieurs lignes.
Illustrations et descriptions
L'IHM (Interface Homme-Machine) d'un BE1-11g dans un boîtier de type J est représentée dans la Figure
23 et décrite dans le Tableau 2. Les repères et les descriptions du Tableau 2 correspondent aux repères
illustrés à la
Figure 23.

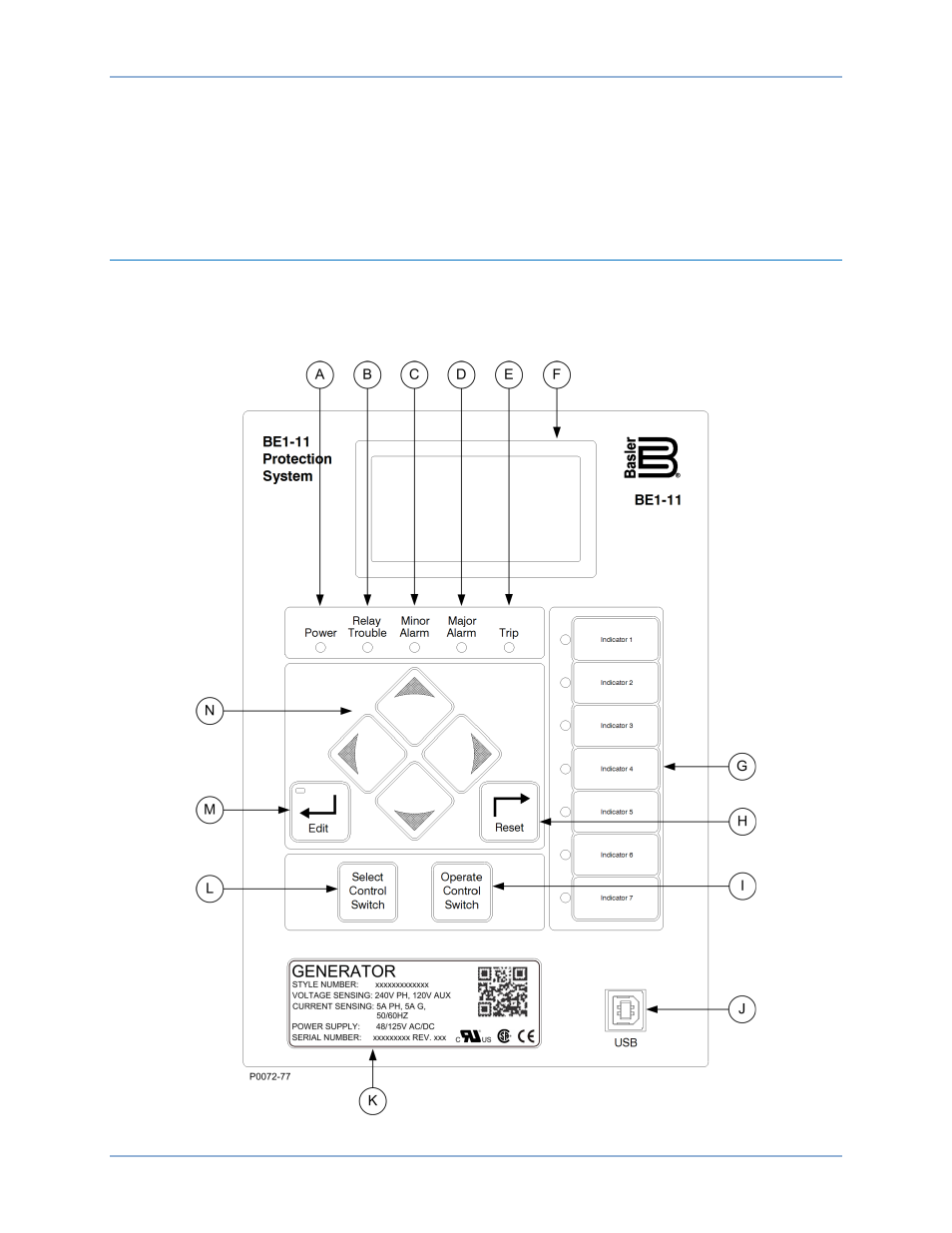

Figure 23. Panneau avant (Boîtier de type J)
BE1-11g Commandes et indicateurs
