9424270994 Rev N 45
IN1
IN2
IN3
IN4 ENTRÉE1
ENTRÉE2
ENTRÉE3
ENTRÉE4
Side View (Jumper in HIGH position) Vue latérale (cavalier en position HAUTE)
Side View (Jumper in LOW position) Vue latérale (cavalier en position BASSE)
Configuration des cavaliers d'entrées de mesure de contact pour un boîtier de type H ou P
Le paragraphe suivant décrit la façon de localiser et de retirer ou d'installer les cavaliers :
1. Mettez le BE1-11g hors service et mettez-le hors tension.
2. Retirez le châssis porteur de son boîtier en dévissant les deux vis et en tirant le châssis vers
l'extérieur. Travaillez en respectant les normes de précaution contre les décharges
électrostatiques (ESD).
3. Localisez les deux blocs de bornes de cavaliers placés sur le circuit imprimé DCB (Digital Circuit
Board). Le circuit imprimé DCB se situe au milieu du système et les cavaliers sont situés du côté
de ce circuit où sont fixés les composants. Chaque bloc de jonction dispose de deux sets de
broches. Lorsque les cavaliers sont installés d'usine, l'une de ces broches doit être visible, si
vous regardez le côté de l'unité. Cette configuration permet aux entrées de fonctionner aux
tensions les plus élevées de la plage de contrôle. La Figure 28 illustre le positionnement des
cavaliers. Les cavaliers sont montrés en position HAUTE.
4. Pour que l'appareil fonctionne dans la plage de tension la plus basse, installez les cavaliers sur
les deux broches. Soyez prudents lorsque vous retirez ou installez les cavaliers afin de
n'endommager aucun des composants.
5. Lorsque tous les cavaliers sont positionnés pour permettre le fonctionnement dans la plage de
tension souhaitée, vous pouvez replacer le châssis porteur dans son boîtier.
6. Alignez les guides du châssis avec ceux du boîtier et poussez le châssis dans le boîtier.
7. Serrez les vis.

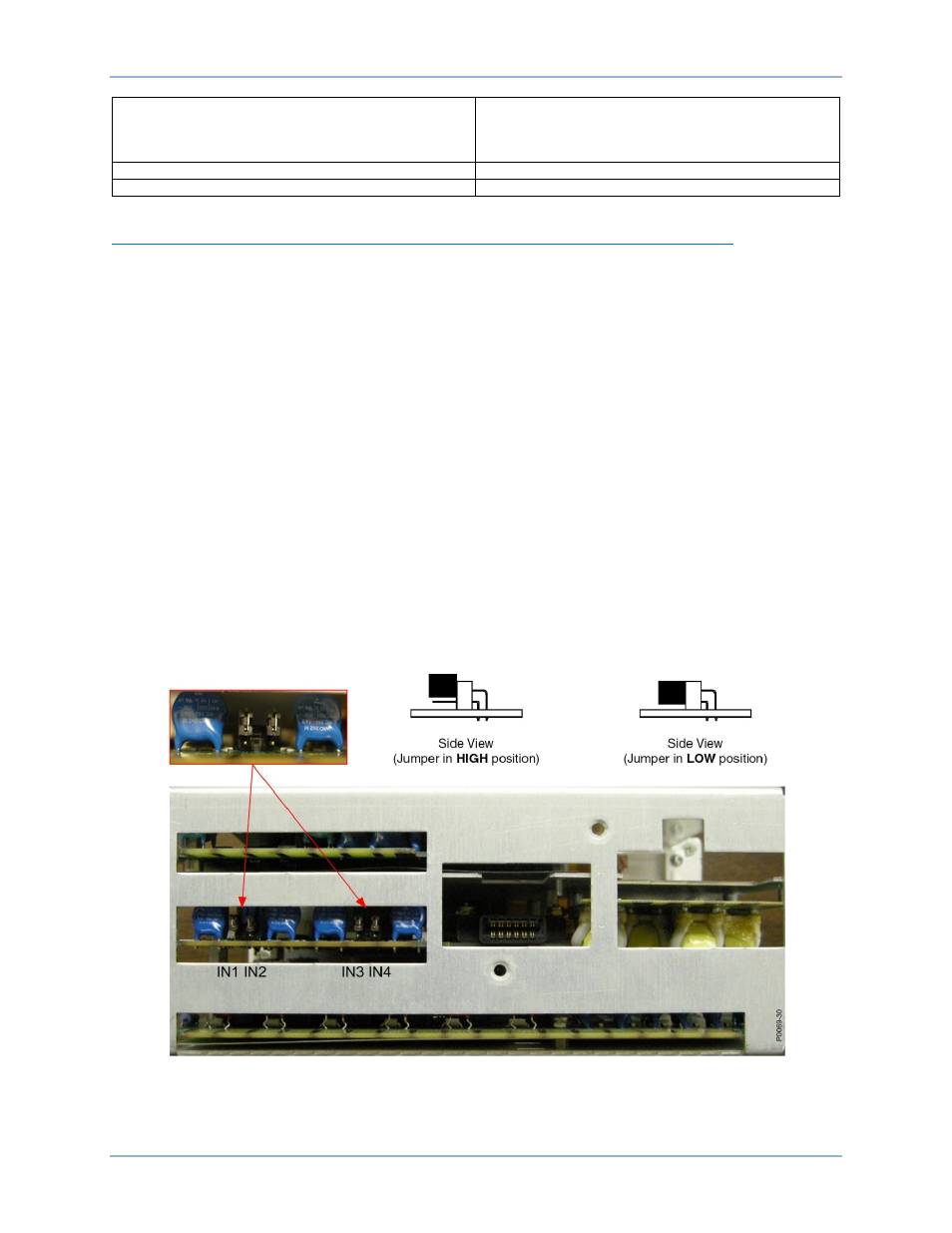

Figure 28. Positionnement des cavaliers d'entrées de mesure de contact (Boîtier de type H ou P)
BE1-11g Contacts d’entrée et de sortie
