268 9424270994 Rev N
Consultation des données relatives à la qualité de l'alimentation
Chemin de navigation BESTCOMSPlus : Explorateur des mesures, Qualité de l'alimentation
Chemin de navigation IHM : Explorateur des mesures, Qualité de l'alimentation
Les données relatives à la qualité de l'alimentation peuvent être consultées via BESTCOMSPlus,
l'interface du panneau avant et l'interface de la page Web. Pour afficher ces données via
BESTCOMSPlus, utilisez l'Explorateur des mesures pour ouvrir l'arborescence Qualité de l'alimentation.
Tension

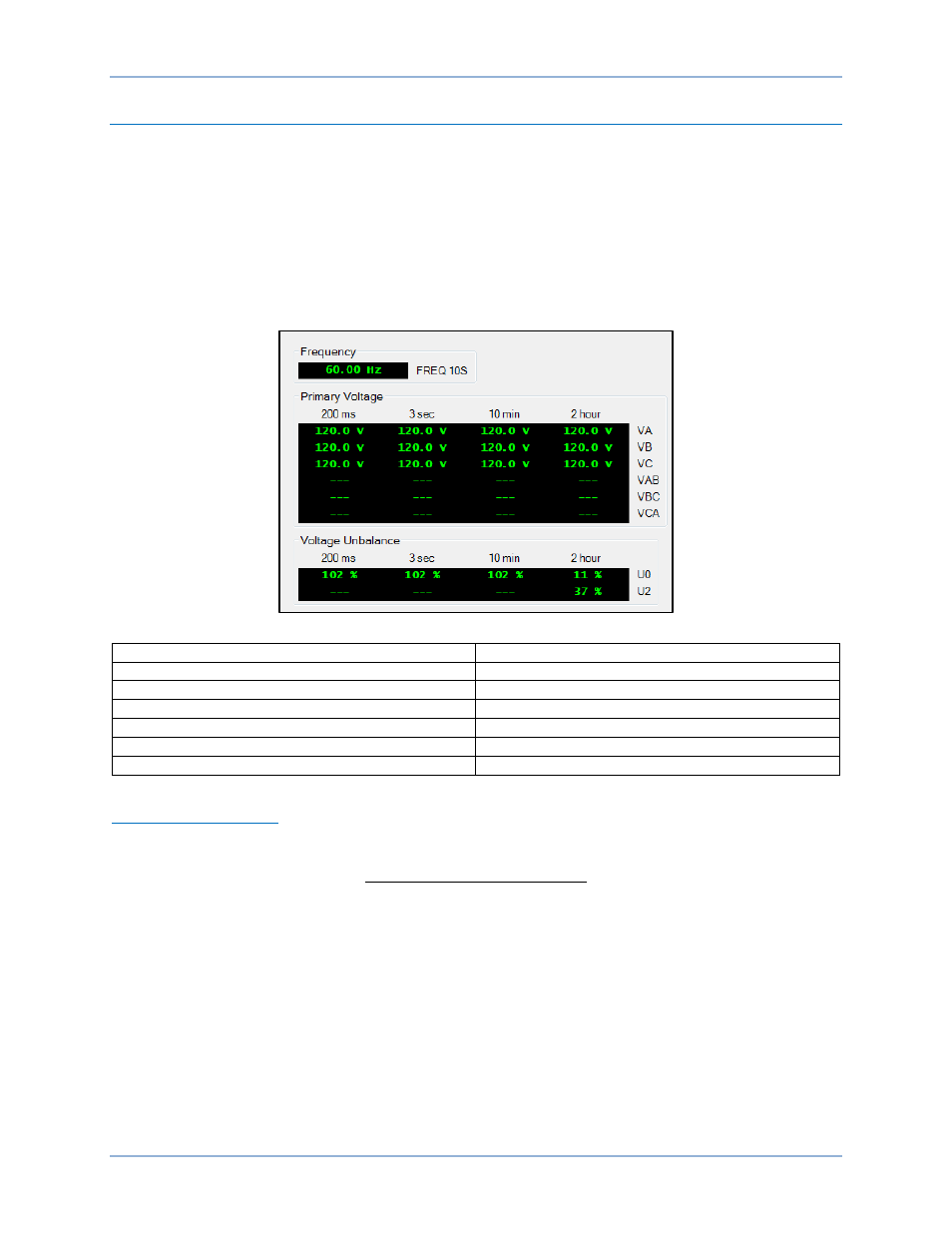

La Figure 159 illustre l'écran Qualité de l'alimentation, Tension.
Figure 159. Écran Qualité de l'alimentation, Tension
Frequency Fréquence
Primary Voltage Tension primaire
200 ms 200 ms
3 sec 3 s
10 min 10 min
2 hour 2 heures
Voltage Unbalance Déséquilibre de tension
Fréquence 10 secondes
Une moyenne de fréquence à 10 secondes est calculée à l'aide de l'Équation 24.
𝑁𝑜𝑚𝑏𝑟𝑒 𝑑𝑒 𝑐𝑦𝑐𝑙𝑒𝑠 𝑐𝑜𝑚𝑝𝑙𝑒𝑡𝑠
𝐷𝑢𝑟é𝑒 𝑡𝑜𝑡𝑎𝑙𝑒 𝑑𝑒 𝑐𝑦𝑐𝑙𝑒𝑠 𝑐𝑜𝑚𝑝𝑙𝑒𝑡𝑠
Équation 24. Calcul de fréquence 10 secondes
Exemple
Nombre de cycles complets : 501 cycles en 10 s
Durée totale des 501 cycles : 9,998 s
Fréquence 10 secondes = 501/9,998 = 50,1100 Hz
Distorsion
Lors d'un creux de tension, la tension est souvent distordue. Cette distorsion peut être importante pour
comprendre l'impact du creux sur le système. Le BE1-11g calcule la distorsion grâce à l'Équation 25.
Qualité de l'alimentation BE1-11g
