9424270994 Rev N 581
Étape 15 :Augmentez lentement le courant de phase A dans le circuit TC 1 ou 2 jusqu'à la fermeture de
OUT2 et enregistrez la valeur d'enclenchement. Ceci doit avoir lieu à 8,25 A ±0,17 A. Vérifiez
qu'une cible 87A est indiquée à l'écran du panneau avant.
Étape 16 :Réinitialisez les niveaux de courant de l'étape 12 et réinitialisez toutes les cibles.
Étape 17 :Réduisez lentement le courant de phase A dans le circuit TC 1 ou 2 jusqu'à la fermeture de
OUT2 et enregistrez la valeur d'enclenchement. Ceci doit avoir lieu à 5,32 A
±0,11 A. Vérifiez
qu'une cible 87A est indiquée à l'écran du panneau avant.
Étape 18 :(Facultatif.) Répétez les étapes 1 à 17 pour les entrées de courant de phase B et de phase C.
Étape 19 :(Facultatif.) Répétez les étapes 1 à 18 pour les groupes de paramètres 1, 2 et 3.
Vérification de la temporisation (Retenue maximum ou moyenne)
Étape 1 : Utilisez BESTCOMSPlus pour vérifier les paramètres de fonctionnement indiqués dans le
Tableau 219 (Maximum) ou 2 (Moyenne) et la logique indiquée dans la Figure 307. Réinitialisez
toutes les cibles.
Étape 2 : Préparez la surveillance des temporisations de la fonction 87. La précision de temporisation
peut être vérifiée en mesurant le temps écoulé entre la fermeture de OUT2 (enclenchement) et
de OUT1 (déclenchement).
Étape 3 : Connectez deux sources de courant triphasé équilibrées au BE1-11g en rotation ABC : 3,0
∠0°,
3,0
∠–120°, 3,0∠120° ampères aux bornes D1 à D6 et 3,0∠180°, 3,0∠60°, 3,0∠–60° ampères
aux bornes F1 à F6.
Étape 4 : Augmentez lentement le courant de phase A dans le circuit TC 1 ou 2 jusqu'à la fermeture de
OUT2. Enregistrez le temps écoulé entre la fermeture de OUT2 et de OUT1. Ce temps doit être
de 100 ms
± (50 ms + 2 cycles).
Étape 5 : (Facultatif) Répétez les étapes 1 à 4 pour les groupes de paramètres 1, 2 et 3.
Procédure de test fonctionnel sans retenue
Vérification de l'enclenchement
Étape 1 : Utilisez BESTCOMSPlus pour vérifier les paramètres
de fonctionnement indiqués dans le Tableau 220 et la logique indiquée dans la Figure 308.
Réinitialisez toutes les cibles.

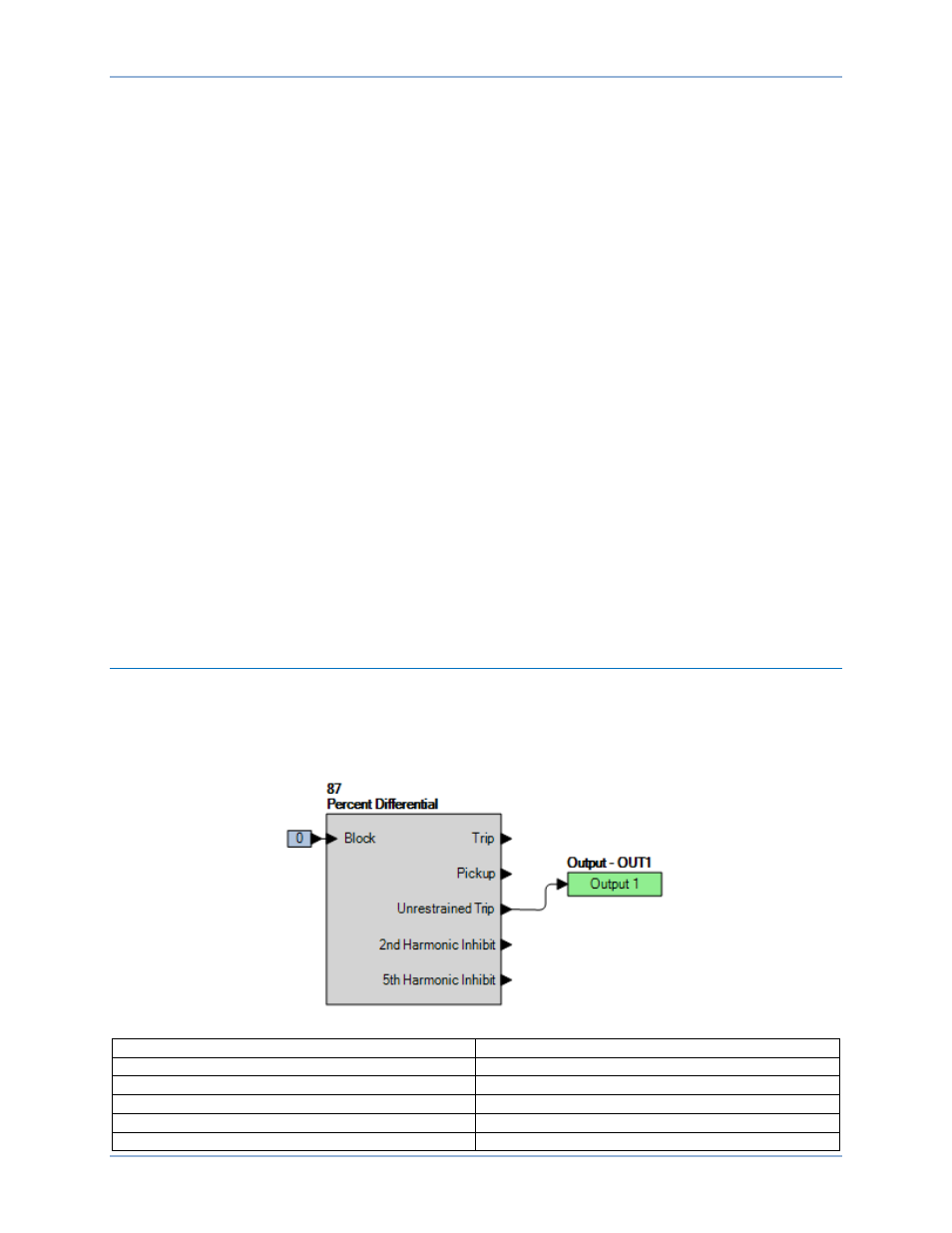

Figure 308. Paramètres BESTlogicPlus (87U)
Percent Differential Différentiel à pourcentage
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Unrestrained Trip Déclenchement sans retenue
2nd Harmonic Inhibit Inhibition de 2e harmonique
BE1-11g Test de différentiel de courant de phase (87)
