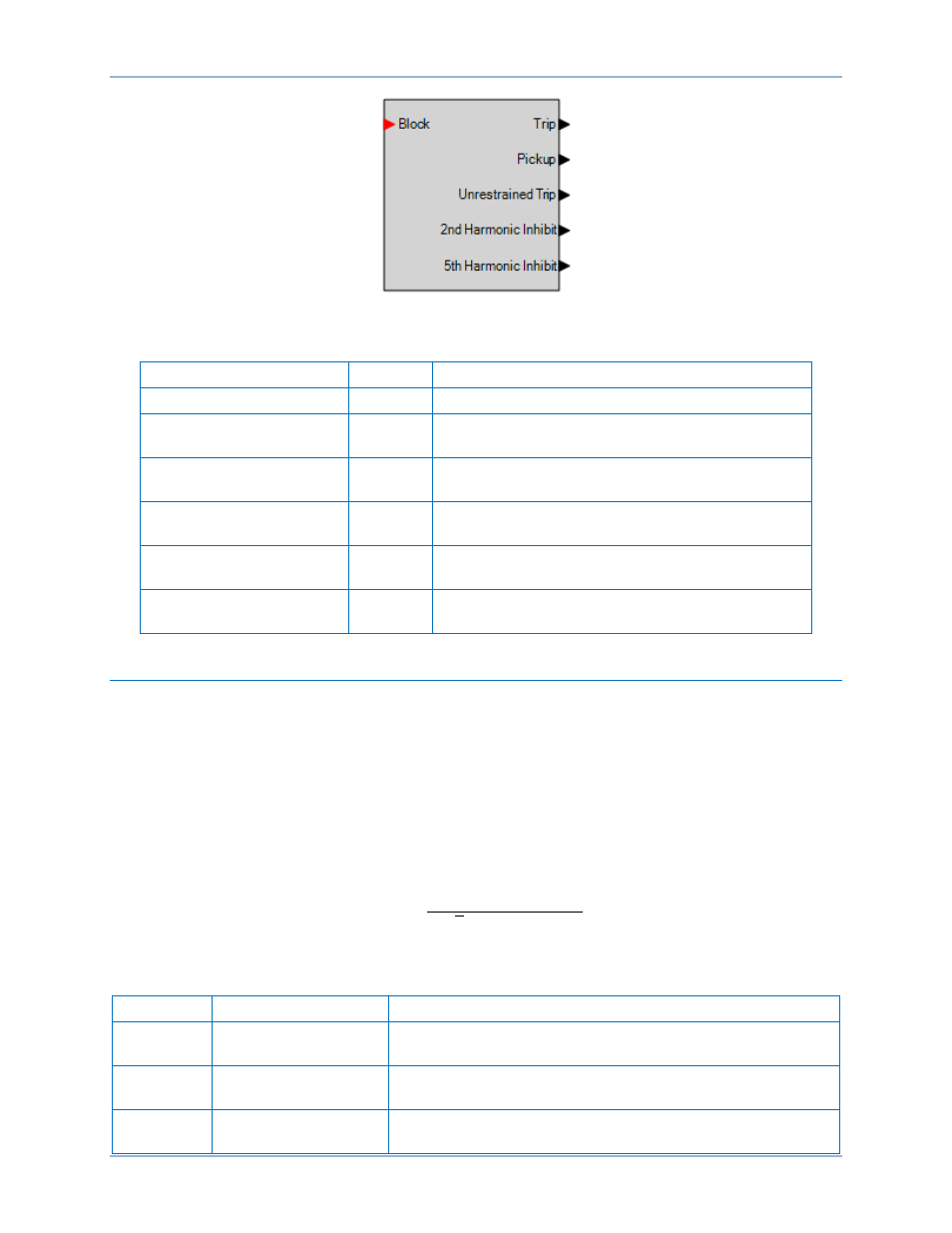

Figure 70. Bloc logique de l'élément différentiel de courant de phase
Tableau 39. Entrées et sorties logiques
Nom Fonction Objectif
Blocage Entrée Désactive la fonction 87 si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 87 est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 87 est dans une condition
d'enclenchement
Déclenchement sans
retenue
Sortie
Vrai, si l'élément 87 est dans une condition de
déclenchement sans retenue
Inhibition de deuxième
harmonique
Sortie
Vrai, si l'élément 87 est inhibé par un rapport de 2e
harmonique
Inhibition de cinquième
harmonique
Sortie
Vrai, si l'élément 87 est inhibé par un rapport de 5e
harmonique
Paramètres
Paramètres de compensation de prise
Les courants mesurés doivent être ajustés en fonction des prises de manière à éliminer la disparité
d'amplitude avant toute utilisation par l'élément de protection différentielle de courant de phase (87). Les
facteurs d'ajustage de prise peuvent être calculés manuellement à l'aide de l'Équation 13. L'utilisateur
peut également entrer les paramètres de base MVA et kV (Tableau 40) et le BE1-11g calcule alors les
facteurs d'ajustage de prise à l'aide du rapport de TC (RTC) et du facteur de compensation (COMP),
issus des paramètres de la fonction d'entrée de mesure d'intensité. Pour les applications de
transformateur, la disparité est minimale si les tensions assignées réelles du transformateur sont
utilisées.
𝑇𝐴𝑃𝑛 =
𝑀𝑉𝐴 × 1000 × 𝐶𝑂𝑀𝑃𝑛
√3 × 𝑘𝑉𝑛 × 𝐶𝑇𝑅𝑛
Équation 13. Calcul des facteurs d'ajustage de prise
Tableau 40. Paramètres de base MVA et kVn
Paramètre Description Explication
Tapn
Enroulement de
retenue
Le BE1-11g comporte 2 enroulements de retenue (2 prises).
MVA Base MVA
MVA à pleine charge ou performance nominale maximale de
l'équipement protégé.
kVn
Base kV pour l'entrée
n de TC
Tension L-L en kV pour chaque circuit d'entrée de TC.
