Paramètre Plage Incrément Unité
Valeur
par
défaut
Connexion TT de phase
AB, BC, CA, AN, BN, CN, 3W-D
ou 4W-Y
s/o s/o 4W-Y
Mode 27/59 PP ou PN s/o s/o PN
Mode 27R PP ou PN s/o s/o PN
Rapport TT auxiliaire 1 à 10 000 0,01
rapport
du
nombre
de tours
1
Connexion TT auxiliaire
AB, BC, CA, AN, BN, CN ou
Terre
s/o s/o AN
* Pour les systèmes de protection équipés de deux ensembles de TC.
Configuration des transformateurs
Le BE1-11g a besoin d'informations sur les bobinages des transformateurs pour assurer des fonctions de
mesure et de protection différentielles. Consultez le chapitre
Protection différentielle de courant de phase
(87) pour obtenir de plus amples informations.
La configuration des transformateurs est effectuée dans l'écran des paramètres Transformateurs de
mesure (Sensing Transformers) (Figure 270) de BESTCOMSPlus. Les plages de réglage et les valeurs
par défaut sont répertoriées dans le Tableau 114.
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Paramètres système,
Configuration des transformateurs
Chemin de navigation IHM : Explorateur des paramètres, Paramètres système, Configuration des
transformateurs

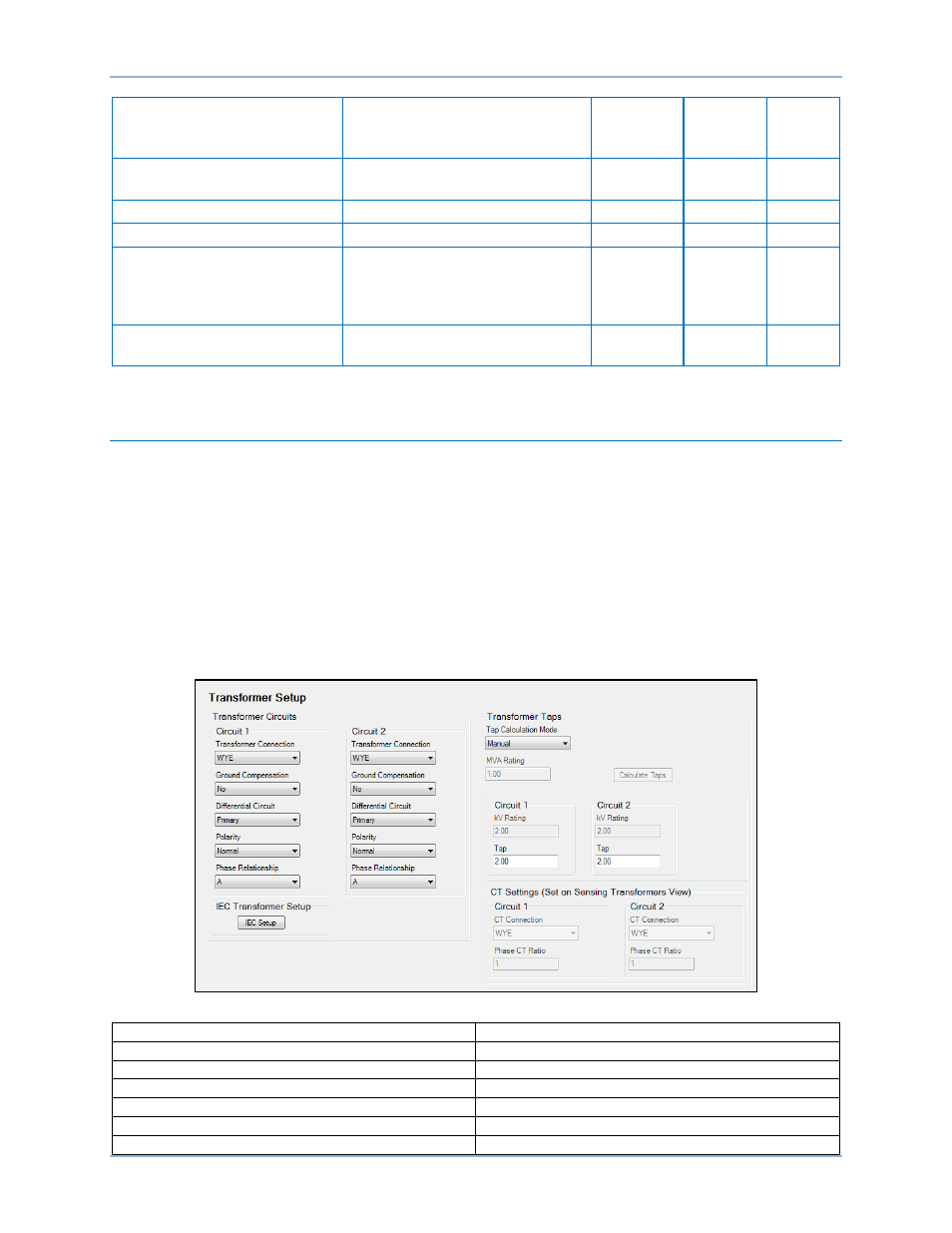

Figure 270. Écran Configuration des transformateurs
Transformer Setup Configuration des transformateurs
Transformer Circuits Circuits de transformateurs
Circuit 1 Circuit 1
Transformer Connection Connexion des transformateurs
WYE Y
Ground Compensation Compensation de terre
No Non
BE1-11g Configuration
