déclenchement (Trip Delay). La sélection de la valeur « zéro » (0) pour la temporisation de
déclenchement rend l'élément 78OOS instantané (aucune temporisation intentionnelle).
Si la condition d'enclenchement diminue avant expiration de la temporisation de l'élément, la minuterie et
la sortie Enclenchement (Pickup) sont réinitialisées, aucune action corrective n'est entreprise et l'élément
est réarmé en vue d'une nouvelle perte de synchronisme.
Déclenchement (Trip)
Si une condition de perte de synchronisme persiste pendant toute la durée de la temporisation de
déclenchement de l'élément (temps constant), la sortie Déclenchement est définie sur vrai. Dans
BESTLogicPlus, la sortie Déclenchement (Trip) peut être connectée à d'autres éléments logiques et à
une sortie relais pour annoncer cet état et initier une action corrective. Si une cible est activée pour
l'élément, le BE1-11g enregistre une cible lorsque la sortie Déclenchement est définie sur vrai. Consultez
le chapitre
Génération de rapports de défaut pour obtenir de plus amples informations sur la génération
de rapports sur les cibles.
Blocage d'élément
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de perte de synchronisme s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de perte de synchronisme est représenté dans la Figure
89. Les entrées et sorties logiques sont répertoriées dans le Tableau 52.

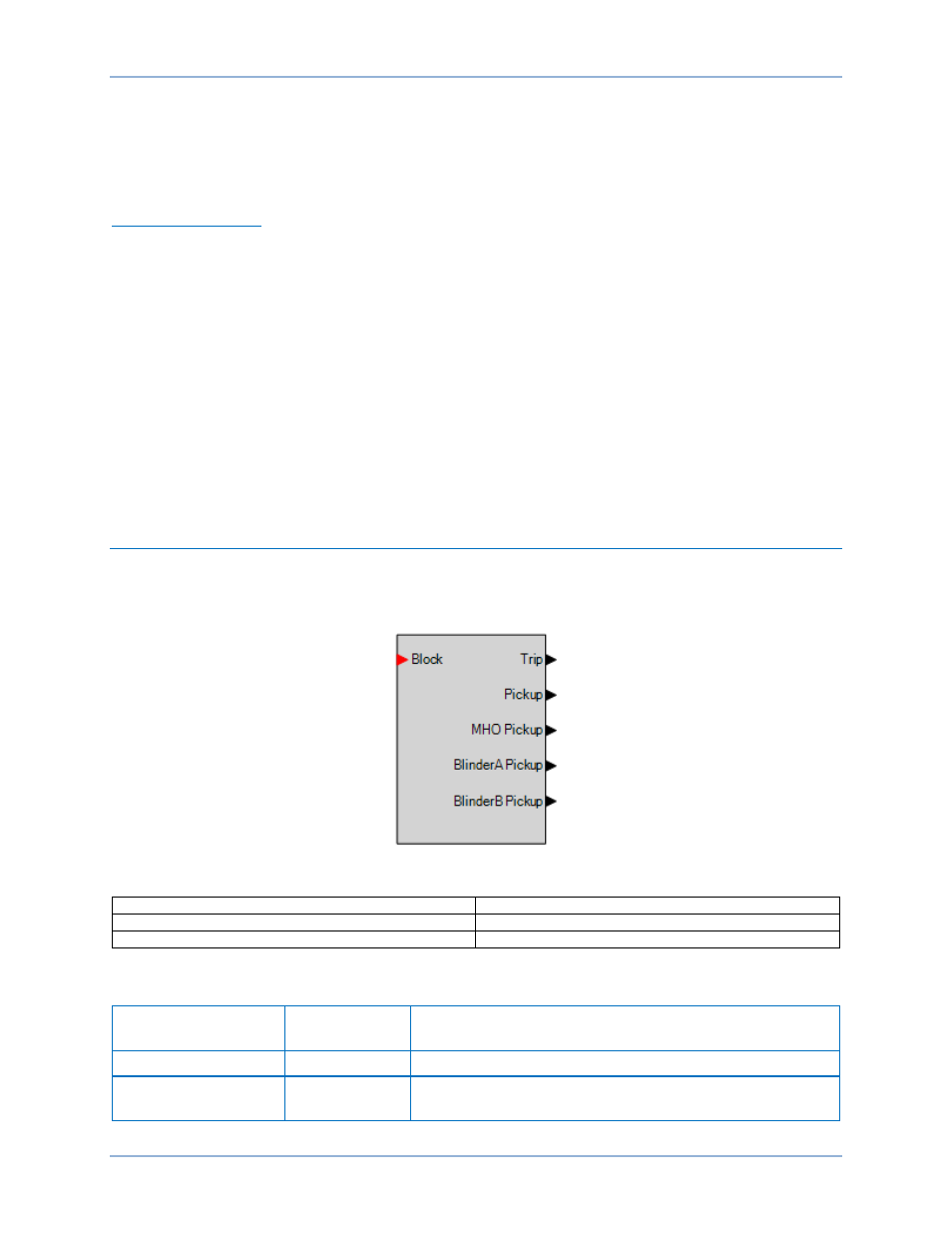

Figure 89. Bloc logique de l’élément de perte de synchronisme
MHO Pickup Enclenchement MHO
BlinderA Pickup Enclenchement Blinder A
BlinderB Pickup Enclenchement Blinder B
Tableau 52. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 78OOS si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 78OOS est dans une condition de
déclenchement
BE1-11g Protection de perte de synchronisme (78OOS)
