9424270994 Rev N 327
A) Three Phase VTs; 4-Wire Connection
Provides three-element metering. Elements 27P
and 59P can be p-n or p-p. Provides negative-
and zero-sequence polarizing for ground faults
(67N). A) TT triphasés ; connexion à 4 fils
Permet la mesure de triples éléments. Les
éléments 27P et 59P peuvent être p-n (phase-
neutre) ou p-p (phase-phase). Fournit une
polarisation de séquence négative et homopolaire
pour les défauts à la terre (67N).
B) Three Phase VTs; 3-Wire Connection
Provides two-element metering. Elements 27P
and 59P are p-p. Element 59N (3V0) is disabled.
Provides negative-sequence polarizing for ground
faults (67N). Note relay B-to-N connection. B) TT triphasés ; connexion à 3 fils
Permet la mesure de doubles éléments. Les
éléments 27P et 59P sont p-p. L'élément 59N
(3V0) est désactivé. Fournit une polarisation de
séquence négative pour les défauts à la terre
(67N). Noter la connexion de relais B-à-N.
C) One Phase VT; P-N Connection
VT primary can be connected to any phase A-N,
B-N, or C-N. One-element metering. Elements 47
(V2) and 59N (3V0) are disabled. Elements 27P
and 59P are p-n. C) TT monophasé ; connexion P-N
Le TT primaire peut être connecté à chaque A-N,
B-N ou C-N de phase. Mesure d'élément unique.
Les éléments 47 (V2) et 59N (3V0) sont
désactivés. Les éléments 27P et 59P sont p-n.
D) One Phase VT; P-P Connection
VT primary can be connected to any phase A-B,
B-C, or C-A. One-element metering (30° shift).
Elements 47 (V2) and 59N (3V0) are disabled.
Elements 27P and 59P are p-p. D) TT monophasé ; connexion P-P
Le TT primaire peut être connecté à chaque A-B,
B-C ou C-A de phase. Mesure d'élément unique
(décalage de 30°). Les éléments 47 (V2) et 59N
(3V0) sont désactivés. Les éléments 27P et 59P
sont p-p.

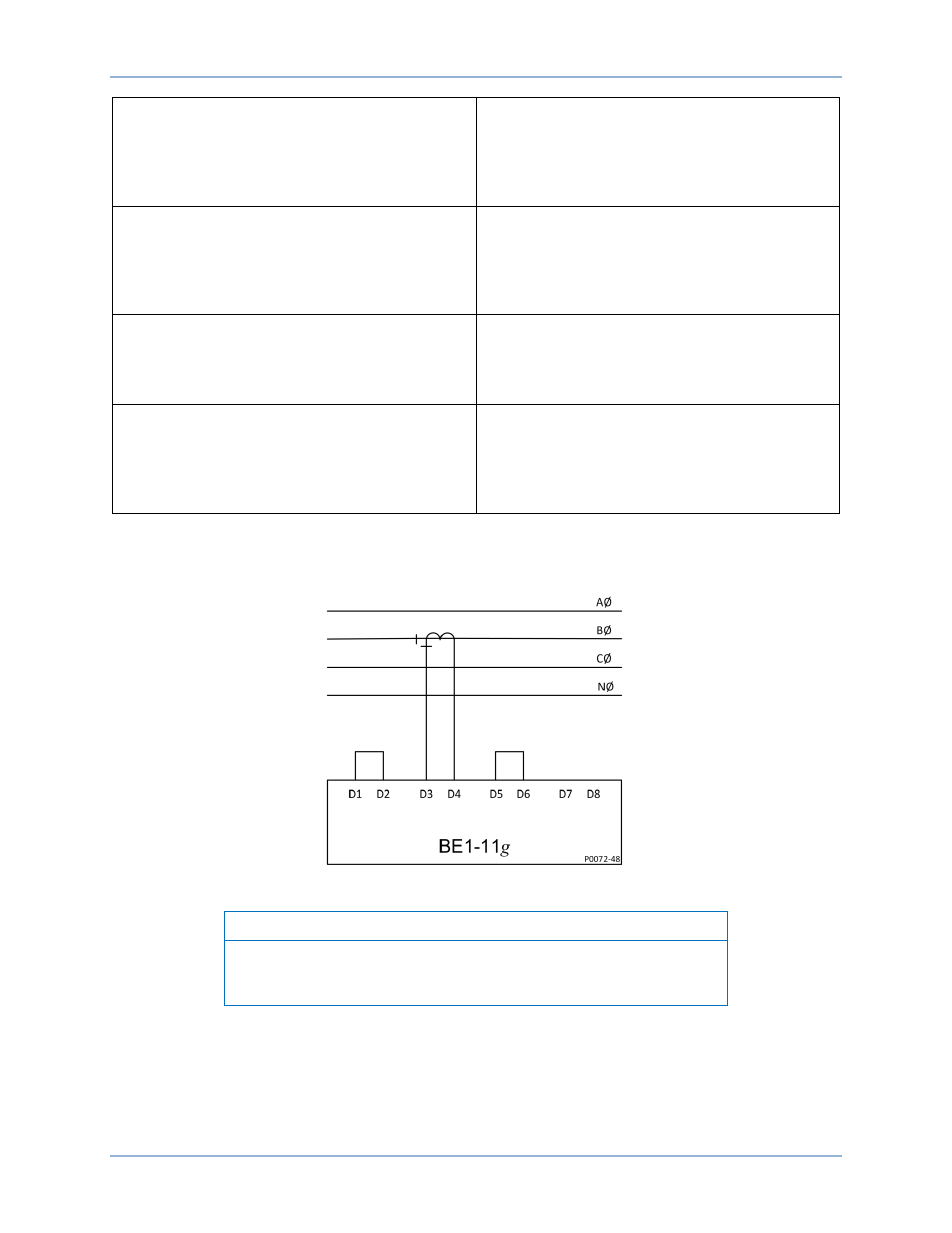

Les connexions pour la détection de courant monophasé sont indiquées dans la Figure 210.
Figure 210. Connexions pour la détection de courant monophasé
Note
Certains éléments peuvent ne pas fonctionner correctement dans
certains modes lorsque la détection de courant monophasé est
utilisée.
BE1-11g Typical Connections
