9424270994 Rev N 647

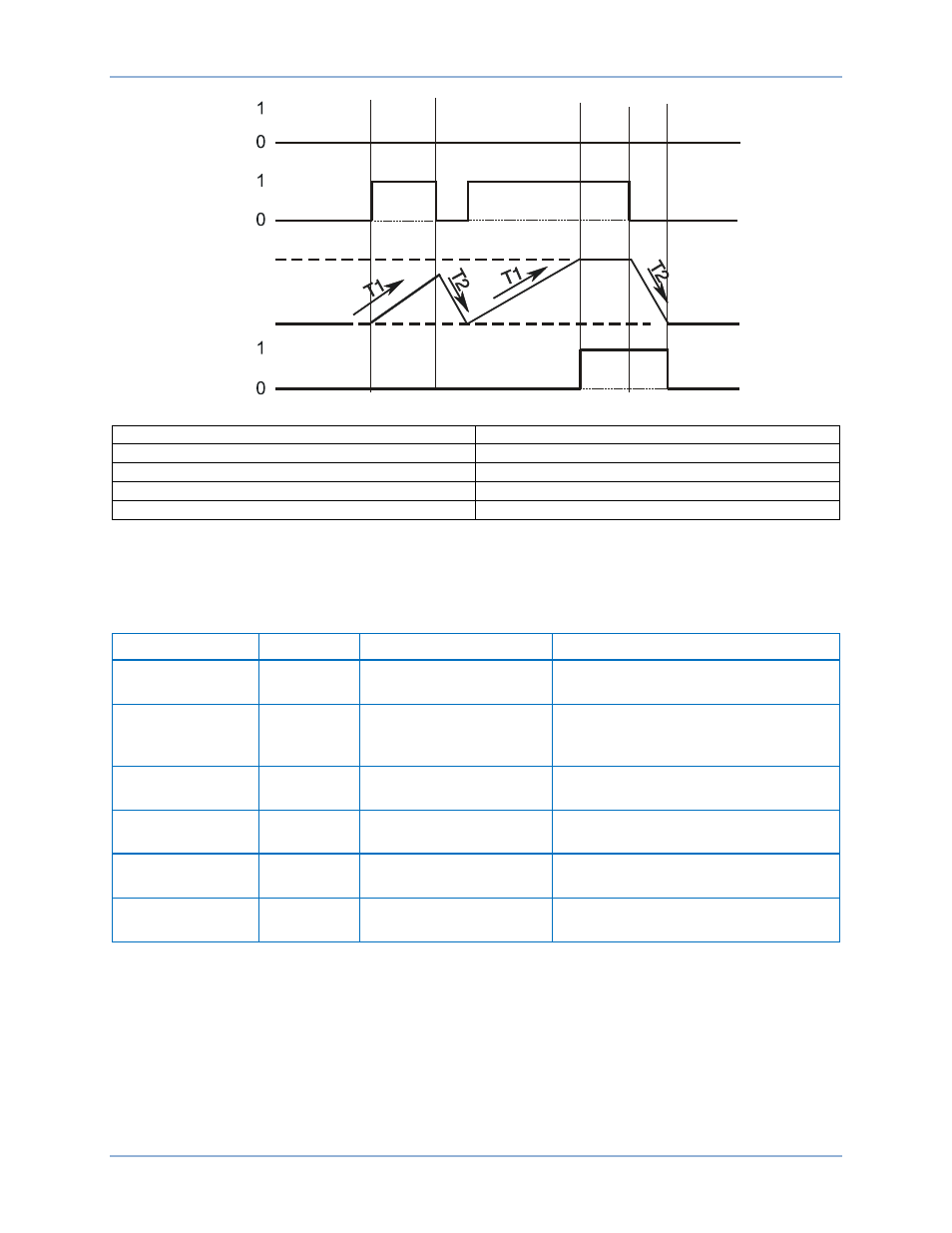

Figure 326. Mode Minuterie d'intégration
Block Blocage
Initiate Amorçage
Timer Minuterie
100% 100 %
0% 0 %
Mode Verrouillage
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 245
au BE1-11g. Maintenez les paramètres logiques indiqués dans la Figure 321.
Tableau 245. Paramètres de fonctionnement (mode Verrouillage)
Paramètre Valeur Écran BESTCOMSPlus Description
Mode 62-1 Verrouillage Contrôle, Minuteries
logiques (62)
Définit 62-1 sur le mode
Monocoup/Redéclenchable
Temporisation 1
(T1) 62-1 30 000 ms Contrôle, Minuteries
logiques (62) Définit la temporisation
d'enclenchement de la minuterie 62-1
à 15 000 ms
Temporisation 2
(T2) 62-1 0 Contrôle, Minuteries
logiques (62) Règle la temporisation de retombée de
la minuterie 62-1 à 0
Mode 43-1 Impulsion Contrôle, Commutateurs
de contrôle virtuels (43) Définit le commutateur 43-1 sur le
mode Impulsion
Mode 43-2 Impulsion Contrôle, Commutateurs
de contrôle virtuels (43) Définit le commutateur 43-2 sur le
mode Impulsion
Cible 62-1 Activé Configuration des cibles,
Cibles Active la cible 62-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 327.
•
La minuterie 62-1 s'amorce lorsque la sortie 43-1 est définie sur vrai.
•
La minuterie 62-1 est bloquée lorsque la sortie 43-2 est définie sur vrai.
•
OUT1 se ferme lorsque la sortie 62-1 est définie sur vrai.
Étape 3 : L'étape 5 permet de fournir une entrée de verrouillage à la minuterie 62-1 en faisant passer le
commutateur 43-1 de l'état Désactivé (OFF) à l'état Activé (ON), puis à nouveau à l'état
Désactivé à l'aide d'une impulsion. Ces commandes fournissent également une entrée de
blocage (Block) lorsque le commutateur 43-2 est Activé (ON). Vous pouvez afficher les
P
0
0
3
5
-3
4
0
2
-2
7
-0
6
62-x
Block
Initiate
100%
0%
Timer
BE1-11g Test des minuteries logiques (62)
