Qualité de l'alimentation
Le BE1-11g permet de réaliser des mesures de la qualité de l'alimentation de classe B, conformément à
la norme CEI 610004-30. Les données relatives à la qualité de l'alimentation concernent la tension, les
distorsions, les creux/sauts de tension et les harmoniques. Les rapports sur la qualité de l'alimentation
sont créés via BESTCOMSPlus
®, l'interface du panneau avant et l'interface de la page Web. Consultez
le chapitre BESTnet™Plus pour obtenir de plus amples informations sur l'affichage des données relatives
à la consommation via l'interface de la page Web.
Paramètres de qualité de l'alimentation
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Configuration des mesures,
Qualité de l'alimentation
Chemin de navigation IHM : Explorateur des paramètres, Configuration des mesures, Qualité de
l'alimentation
Les paramètres sont définis via BESTCOMSPlus. Utilisez l'Explorateur des paramètres pour ouvrir

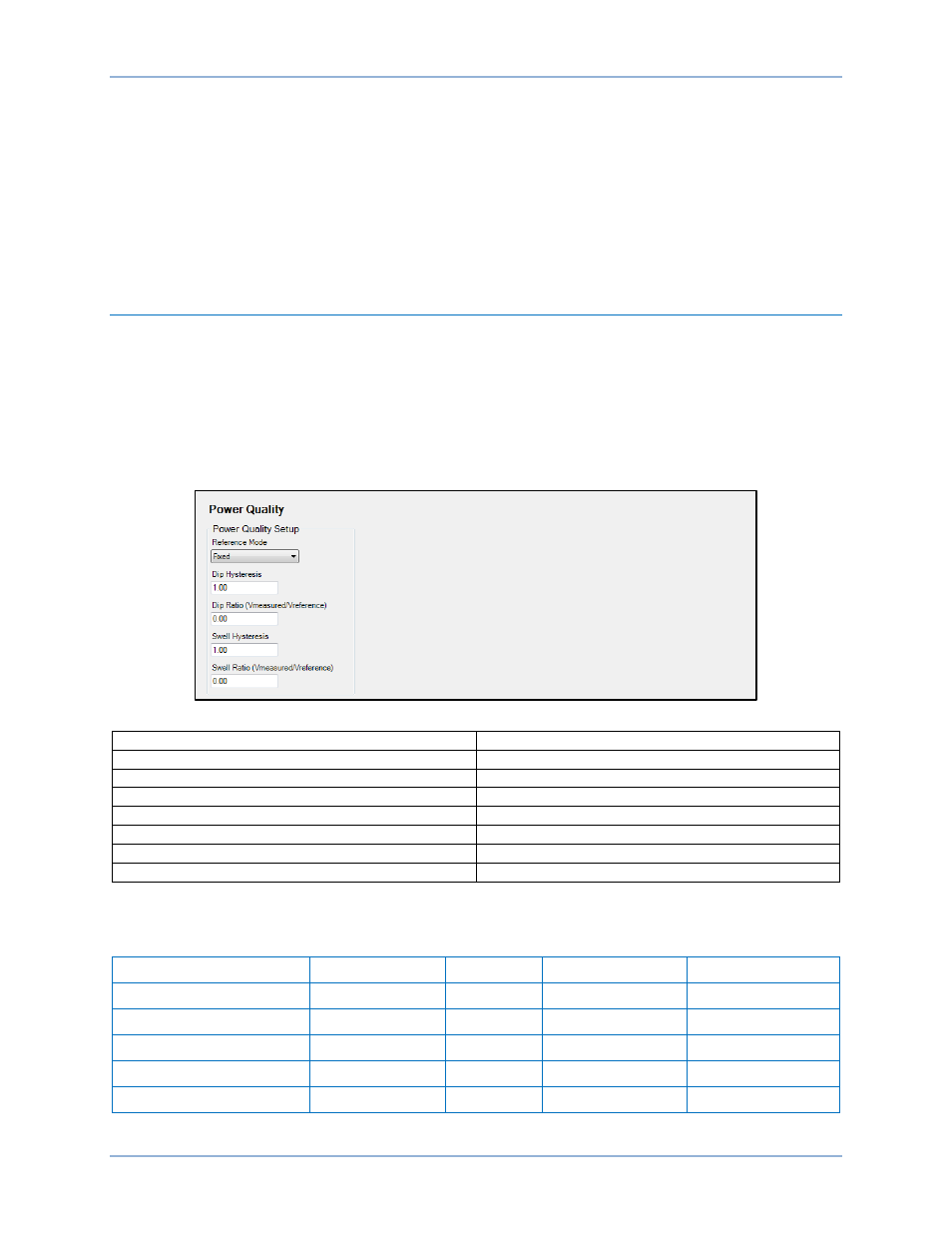

l'arborescence Configuration des mesures, Qualité de l'alimentation. L'écran Qualité de l'alimentation est
représenté dans la Figure 158.
Figure 158. Écran Configuration des mesures, Qualité de l'alimentation
Power Quality Qualité de l'alimentation
Power Quality Setup Configuration de la qualité de l'alimentation
Reference Mode Mode de référence
Fixed Fixe
Dip Hysteresis Hystérésis faible
Dip Ratio (Vmeasured/Vreference) Rapport de creux (Vmesurée/Vréférence)
Swell Hysteredid Hystérésis élevée
Swell Ratio (Vmeasure/Vreference) Rapport de saut (Vmesurée/Vréférence)
Le Tableau 87 récapitule les paramètres de qualité de l'alimentation.
Tableau 87. Paramètres de qualité de l'alimentation
Paramètre Plage Incrément Unité de mesure Valeur par défaut
Mode de référence Fixe ou Glissant s/o s/o Fixe
Hystérésis faible (Creux) 1 à 1,3 0,01 unités 1
Rapport faible 0 ou 0,7 à 1 0,01 unités 0
Hystérésis élevée (Saut) 0,7 à 1 0,01 unités 1
Rapport élevé 0 ou 1 à 1,3 0,01 unités 0
