Équation 16. Calcul du courant de retenue de la phase A, % de la moyenne
Sum of Somme de
Number of Inputs Nombre d'entrées
Les paramètres de fonctionnement de l'élément différentiel de courant de phase sont configurés à partir
de l'écran des paramètres Différentiel de courant de phase (Phase Current Differential) (87) (Figure 71)
de BESTCOMSPlus. Un clic sur le bouton Aide fait apparaître la légende du graphique (Figure 72). Les
plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 41.

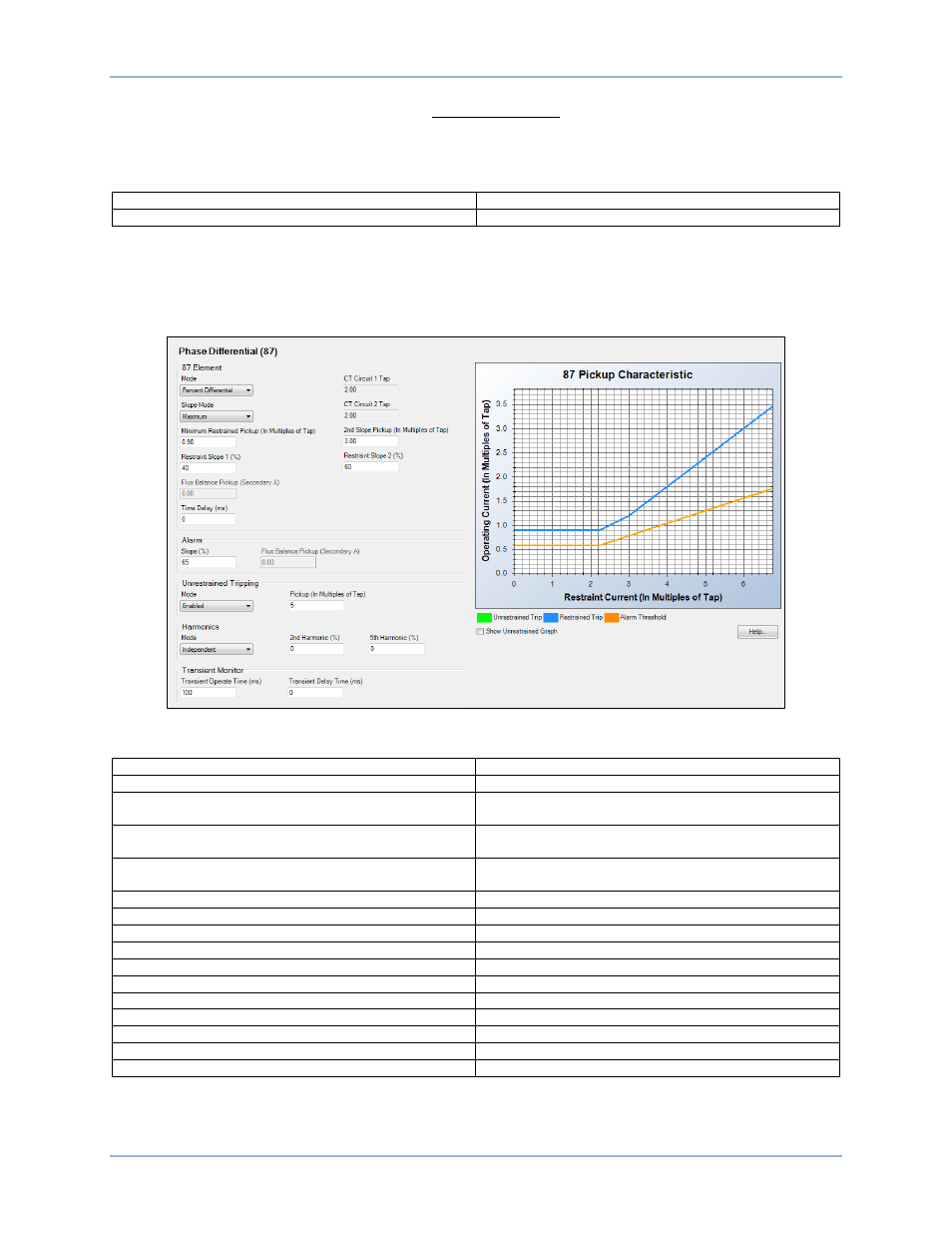

Figure 71. Écran des paramètres Différentiel de courant de phase
Phase Differential Différentiel de phase
Percent Differential Différentiel à pourcentage
Slope Mode
Maximum Mode Pente
Maximum
Minimum Restrained Pickup (In Multiples of Tap) Enclenchement avec retenue minimum (en multiples de
prise)
Flux Balance Pickup (Secondary A) Enclenchement de l'équilibre de flux (courant
secondaire A)
Unrestrained Tripping Déclenchement sans retenue
Harmonics Harmoniques
Independent Indépendant
Transient Monitor Contrôleur transitoire
Transient Operate Time (ms) Temps de fonctionnement du transitoire (ms)
Pickup (In Multiples of Tap) Enclenchement (en multiples de prise)
Transient Delay Time (ms) Temporisation du transitoire (ms)
Pickup Characteristic Caractéristique d'enclenchement
Alarm Threshold Seuil d'alarme
Show Unrestrained Graph Afficher le graphique sans retenue
Help Aide
Phase Current Differential (87) Protection BE1-11g
