744 9424270994 Rev N

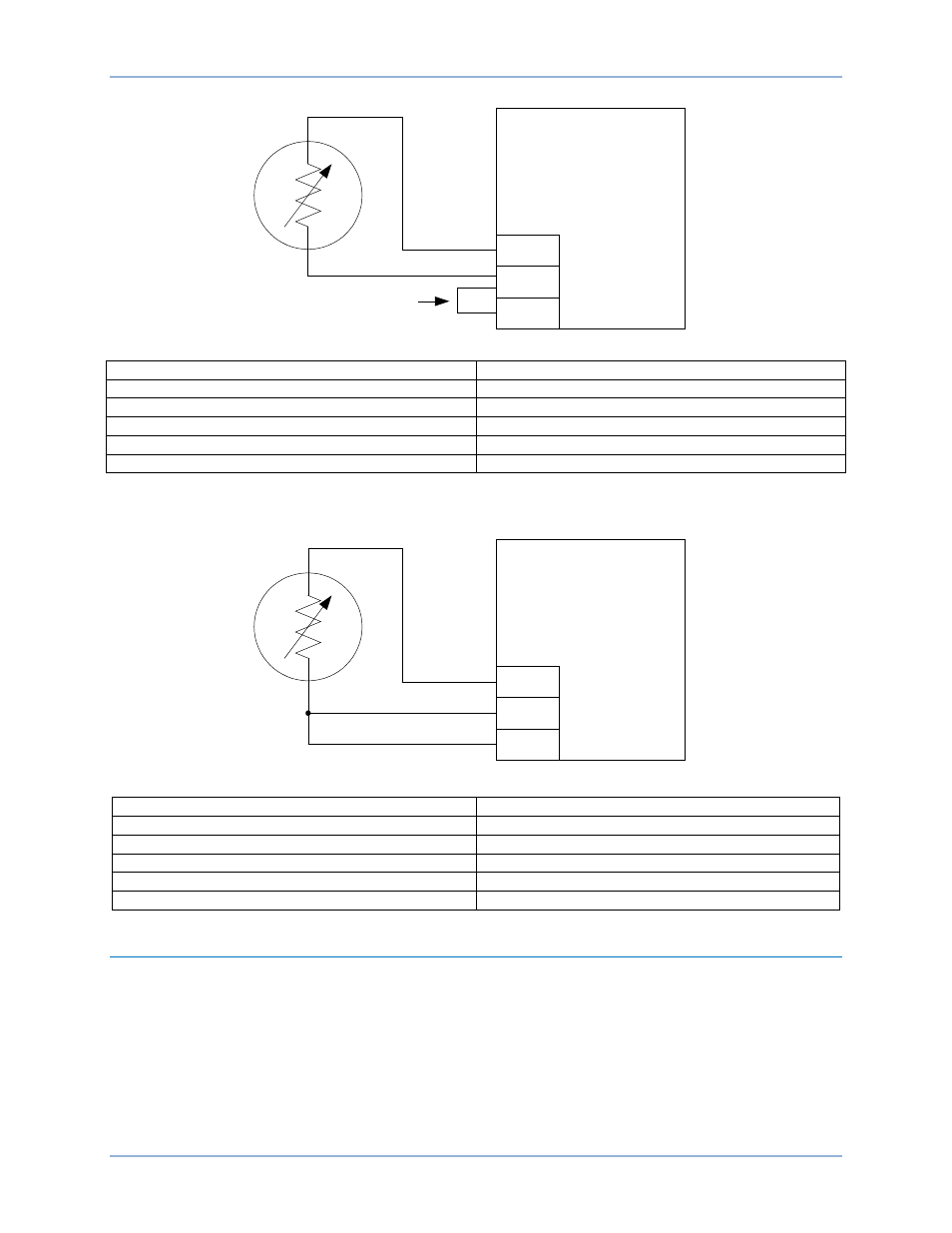

Figure 369. Connexions d'entrées RTD bifilaires externes
RED ROUGE
BLACK NOIR
Jumper Cavalier
RTD Module Module RTD
RTD1+ RTD1+
RTD1C RTD1C
Figure 370. Connexions d'entrées RTD trifilaires externes
RED ROUGE
BLACK NOIR
Jumper Cavalier
RTD Module Module RTD
RTD1+ RTD1+
RTD1C RTD1C
Procédure de configuration des communications du module RTD
La communication entre le système BE1-11g et le module RTD peut être réalisée via Ethernet ou RS-
485. Les réglages initiaux pour le module RTD doivent être effectués via Ethernet.
Une adresse IP est attribuée au module RTD dans tous les cas, même si la connexion entre le module
RTD et le système BE1-11g doit être réalisée via RS-485. L'attribution d'une adresse IP au module RTD
donne à l'utilisateur la possibilité d'enregistrer un fichier de paramètres, et d'afficher le numéro de série et
la version de micrologiciel du module RTD à l'aide de BESTCOMSPlus.
Effectuez l'une des procédures suivantes pour configurer le module RTD.
RTD1+
RTD1–
RTD1C
RTD Module
Jumper
P
0
0
6
1
-4
0
BLACK
RED
RTD1+
RTD1–
RTD1C
RTD Module
P
0
0
6
1
-4
1
RED
BLACK
BLACK
Module RTD BE1-11g
