642 9424270994 Rev N

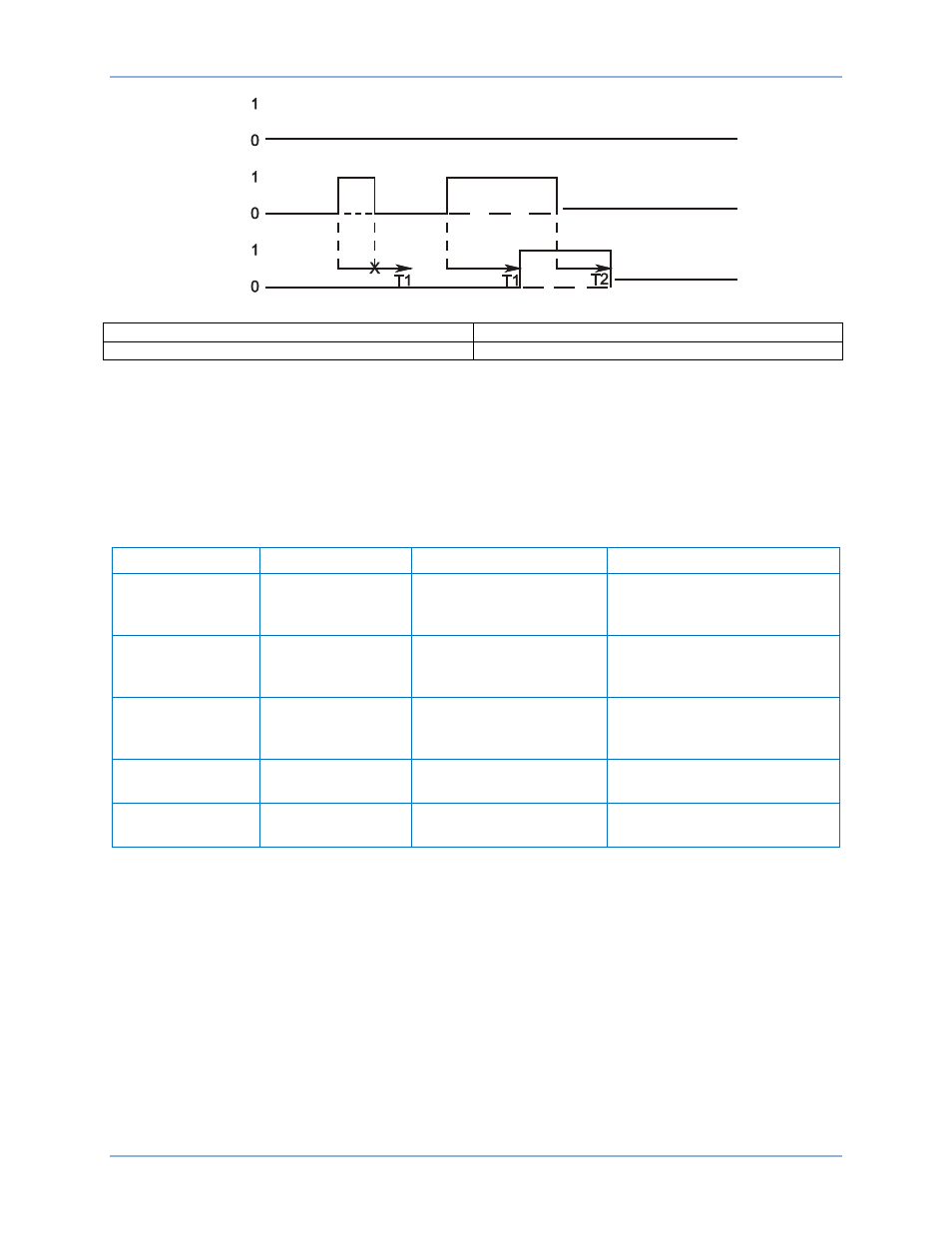

Figure 323. Mode Enclenchement/Retombée
Block Blocage
Initiate Amorçage
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 pour 62-1, 62-2, 62-3, 62-4, 62-5, 62-6, 62-7 et 62-8.
Étape 11 :(Facultatif.) Répétez les étapes 1 à 10 pour les groupes de paramètres 1, 2 et 3.
Mode Monocoup/Non redéclenchable
Étape 1 : Utilisez BESTCOMSPlus pour transmettre les paramètres de fonctionnement du Tableau 242
au BE1-11g. Maintenez les paramètres logiques indiqués dans la Figure 321.
Tableau 242. Paramètres de fonctionnement (mode Monocoup/Non redéclenchable)
Paramètre Valeur Écran BESTCOMSPlus Description
Mode 62-1 Monocoup/Non
redéclenchable Contrôle, Minuteries
logiques (62) Définit 62-1 sur le mode
Monocoup/Non
redéclenchable
Temporisation 1
(T1) 62-1 400 ms Contrôle, Minuteries
logiques (62) Définit la temporisation
d'enclenchement de la
minuterie 62-1 à 400 ms
Temporisation 2
(T2) 62-1 20 000 ms Contrôle, Minuteries
logiques (62) Définit la temporisation de
retombée de la minuterie 62-1
à 20 000 ms
Mode 43-1 Impulsion Contrôle, Commutateurs
de contrôle virtuels (43) Définit le commutateur 43-1
sur le mode Impulsion
Cible 62-1 Activé Configuration des cibles,
Cibles Active la cible 62-1
Étape 2 : L'étape 4 permet de fournir une entrée d'amorçage momentané à la minuterie 62-1 en faisant
passer le commutateur 43-1 de l'état Désactivé (OFF) à l'état Activé (ON), puis à nouveau à
l'état Désactivé à l'aide d'une impulsion. Vous pouvez afficher les modifications d'état du
commutateur 43-1 via l'écran Mesures > Contrôle > Commutateurs virtuels sur le panneau
avant.
Étape 3 :Fermez la communication avec BESTCOMSPlus.
P
0
0
3
5
-3
0
0
2
-2
7
-0
6
62-x
Block
Initiate
Test des minuteries logiques (62) BE1-11g
