9424270994 Rev N 589

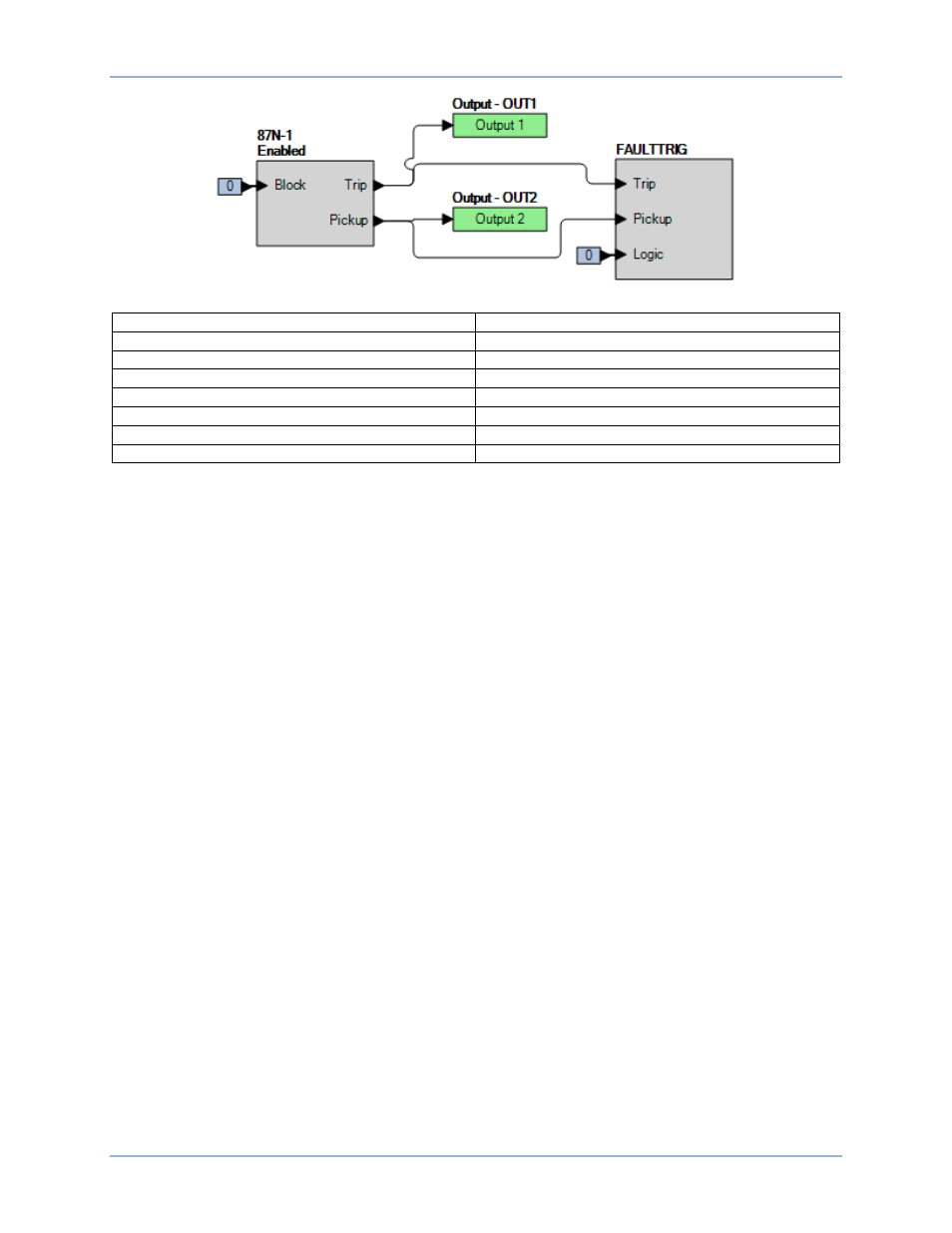

Figure 309. Paramètres BESTlogicPlus
Enabled Activé
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Préparez la surveillance de l'exécution de la fonction 87N-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 309).
Étape 4 : Connectez une source de courant monophasé de 60 Hz aux bornes D1 et D2 (TC1 de
phase A). 3,0 A
∠0°. Connectez une source de courant monophasé aux bornes D7 et D8
(entrée IG) : 3,0 A
∠180°. Vérifiez que l'intensité Iop est proche de zéro ampère.
Étape 5 : Augmentez lentement l'amplitude de l'entrée de courant IG jusqu'à la fermeture de OUT2 et
enregistrez la valeur d'enclenchement. Ceci doit avoir lieu à 5,0 A
±0,05 A. Vérifiez qu'une
cible 87N-1 est indiquée à l'écran du panneau avant.
Étape 6 : Réinitialisez les courants conformément à l'étape 4. Réinitialisez toutes les cibles.
Étape 7 : Pour vérifier le blocage directionnel de l'élément 87N-1, augmentez lentement l'amplitude de
l'entrée de courant de phase A jusqu'à ce que cette amplitude atteigne 5,1 A. Vérifiez que
l'intensité Iop est supérieure à 2,0 A et que OUT2 reste ouvert.
Étape 8 : Pour vérifier le fonctionnement de la tendance directionnelle et du coefficient de correction
excessive, augmentez lentement l'angle de l'entrée de courant de phase A jusqu'à la fermeture
de OUT2. Ceci doit se produire à environ 64°.
Étape 9 : Réinitialisez les courants conformément à l'étape 4. Réinitialisez toutes les cibles.
Étape 10 :Réduisez lentement l'amplitude de l'entrée de courant de phase A jusqu'à la fermeture de
OUT2 et enregistrez la valeur d'enclenchement. Ceci doit avoir lieu à 1,0 A
±0,05 A. Vérifiez
qu'une cible 87N-1 est indiquée à l'écran du panneau avant.
Étape 11 :(Facultatif.) Répétez les étapes 1 à 10 pour l'entrée TC 2 et IG2.
Étape 12 :(Facultatif.) Répétez les étapes 1 à 11 pour les groupes de paramètres 1, 2 et 3.
Vérification de la temporisation
Étape 1 : Utilisez BESTCOMSPlus pour vérifier les paramètres de fonctionnement indiqués dans le
Tableau 221 et la logique indiquée dans la Figure 309. Réinitialisez toutes les cibles.
Étape 2 : Préparez la surveillance des temporisations de la fonction 87. La précision de temporisation
peut être vérifiée en mesurant le temps écoulé entre la fermeture de OUT2 (enclenchement) et
de OUT1 (déclenchement).
BE1-11g Test de différentiel de courant de neutre (87N)
