496 9424270994 Rev N
Paramètre Valeur Écran BESTCOMSPlus Description
59P-1 A Activé Configuration des cibles, Cibles Active la cible phase A pour 59P-
1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 285.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 59P-1 (Trip).
•
OUT2 se ferme pour Enclenchement 59P-1 (Pickup).
•
L'enregistrement des défauts est activé.

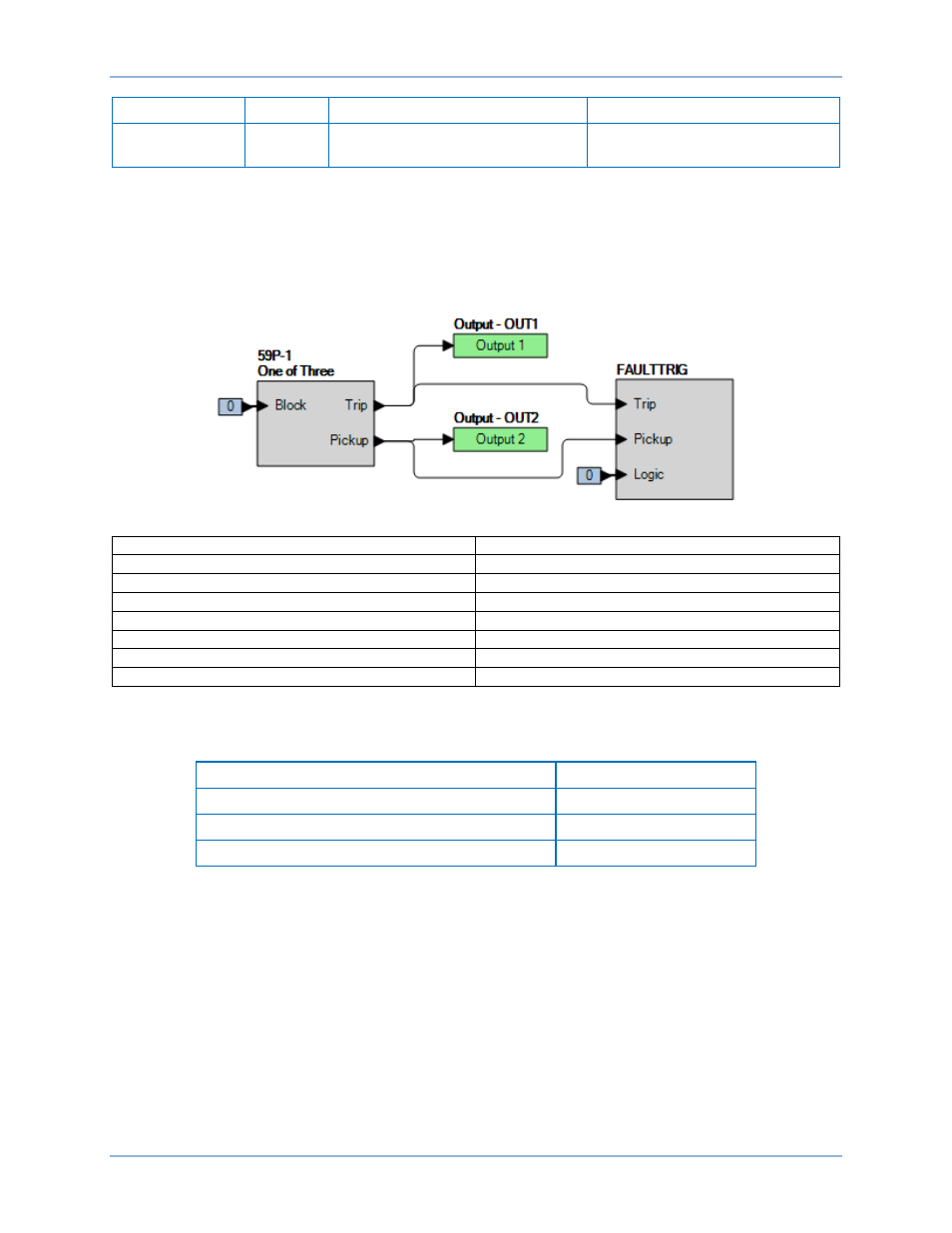

Figure 285. Paramètres BESTlogicPlus
One of Three Un sur trois
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Surtension (59P-1) et
transmettre la première ligne de paramètres de test du Tableau 155 au BE1-11g.
Tableau 155. Paramètres de test d'enclenchement
Paramètre d'enclenchement Temporisation
245 V 50 ms
125 V 50 ms
75 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 59P-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 285).
Étape 5 : Connectez et appliquez une source de tension triphasée 240 VCA aux bornes C13 (phase A),
C14 (phase B), C15 (phase C) et C16 (neutre).
Étape 6 : Augmentez lentement la tension de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 59P-1-A est indiquée à l'écran du panneau avant.
Diminuez lentement la tension de phase A jusqu'à l'ouverture de OUT2 et enregistrez la valeur
de retombée. Réinitialisez la cible.
Étape 7 : Vérifiez la précision d'enclenchement et de retombée à 120 VCA pour un paramètre
d'enclenchement de 125 V et 70 VCA pour un paramètre d'enclenchement de 75 V comme
indiqué dans le Tableau 155. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les entrées de tension de phase B et de phase C.
Remarque : Veillez à activer la cible appropriée pour chaque phase testée.
Test de surtension de phase (59P) BE1-11g
