Établissement des valeurs d'enclenchement en sens entrant et sortant
Les paramètres d'enclenchement de puissance triphasée des éléments de puissance sont toujours
positifs, quel que soit le paramètre directionnel. Toutefois, pour comprendre la réponse de l'élément, il est
judicieux de visualiser le sens entrant comme une puissance positive et le sens sortant comme une
puissance négative. Si nous imaginons une échelle en sens entrant et en sens sortant comportant un
zéro (0) en son centre, telle que représentée à la Figure 77, les puissances positive et négative circulent
par rapport au paramètre directionnel en sens entrant et sortant. Prenons par exemple une application de
couplage de réseau où l'alimentation externe régionale (réseau public de distribution d'électricité) exige
de l'alimentation externe locale (source de production autonome) qu'elle se sépare de l'alimentation
externe régionale (déclenchement du disjoncteur de couplage de réseau), si de l'électricité circule vers
l'alimentation externe régionale. À des fins d'exemple, supposons que le BUS de la Figure 76 est
l'alimentation externe locale, 52, le disjoncteur de couplage de réseau et LIGNE, l'alimentation externe
régionale. L'électricité circule normalement de l'alimentation externe régionale à l'alimentation externe
locale, à savoir une installation industrielle de production locale utilisée pour l'écrêtement des pointes.

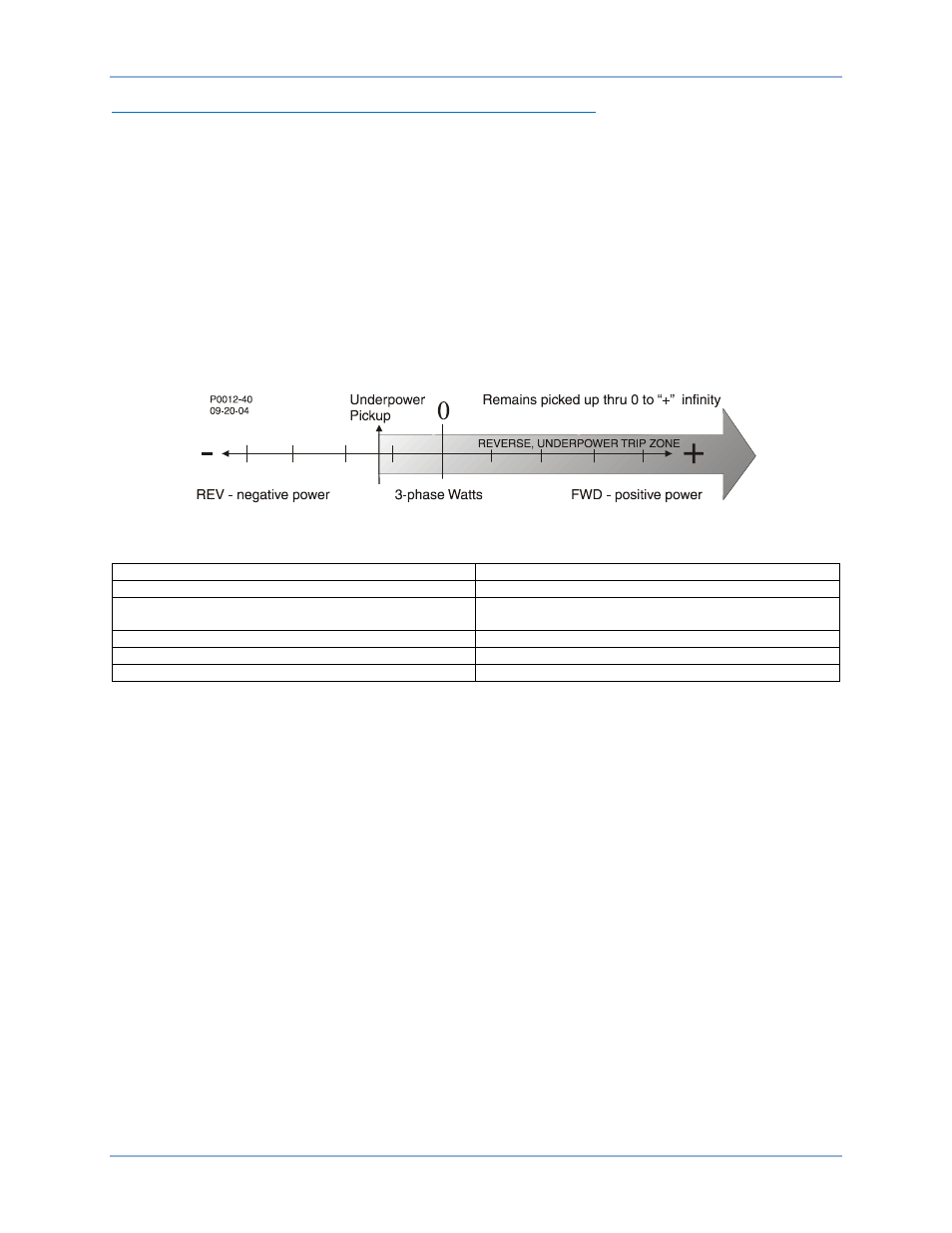

Figure 77. Valeurs d'enclenchement en sens entrant et sortant
Underpower Pickup Enclenchement de sous-puissance
Remains picked up through 0 to “+” infinity Reste enclenché de 0 jusqu'à “+” l'infini
REVERSE, UNDERPOWER TRIP ZONE ZONE DE DÉCLENCHEMENT DE SOUS-PUISSANCE
DE SENS SORTANT
REV – negative power RETOUR – puissance négative
3-phase Watts Watts triphasés
FWD – positive power ENTRANT – puissance positive
Sur la base d'une polarité des connexions de tension et d'intensité telle que celle représentée à la Figure
76, la puissance en sens entrant est définie comme circulant vers l'alimentation externe régionale et le
retour de puissance, comme circulant vers l'alimentation externe locale. Pour cette application,
l'élément 32 doit être défini pour se déclencher en cas de sous-puissance minimale dans le sens sortant
(vers l'alimentation externe locale). Les paramètres doivent donc être Sens sortant (Reverse), Sous
(Under) et 1 watt. Pour accroître la sensibilité, le mode sélectionné doit être 3 sur 3, car ce dernier
nécessite que la puissance de chaque phase
soit inférieure à ⅓ du paramètre de puissance triphasée, soit
0,33 watt. Supposons que la puissance normale absorbée par la charge soit de 4 kW dans le sens
sortant ou négatif de notre échelle. Si l'installation industrielle connaît une perte de charge soudaine alors
que la production d'écrêtement des pointes est en cours, de l'électricité risque, selon le rapport
charge/production, de circuler en direction de l'alimentation externe régionale. Sur son parcours vers un
niveau de puissance positif, la puissance négative de 4 kW passe par 0 watt. Toutefois, ce faisant, elle
passe par le seuil de déclenchement de sous-puissance négative défini par (Reverse), Sous (Under) et
0,33 watt/phase, ce qui entraîne un déclenchement 32 et l'ouverture du disjoncteur de couplage de
réseau. De -0,33 à plus l'infini, l'élément 32 est maintenu à l'état enclenché, comme représenté à la
Figure 77. Une temporisation de déclenchement doit être incluse, afin de garantir que l'élément 32 ne
fonctionne pas en cas de condition transitoire de la puissance.
Enclenchement et déclenchement
La sortie Enclenchement (Pickup) et la sortie Déclenchement (Trip) fonctionnent l'une après l'autre.
BE1-11g Protection de puissance (32)
