112 9424270994 Rev N

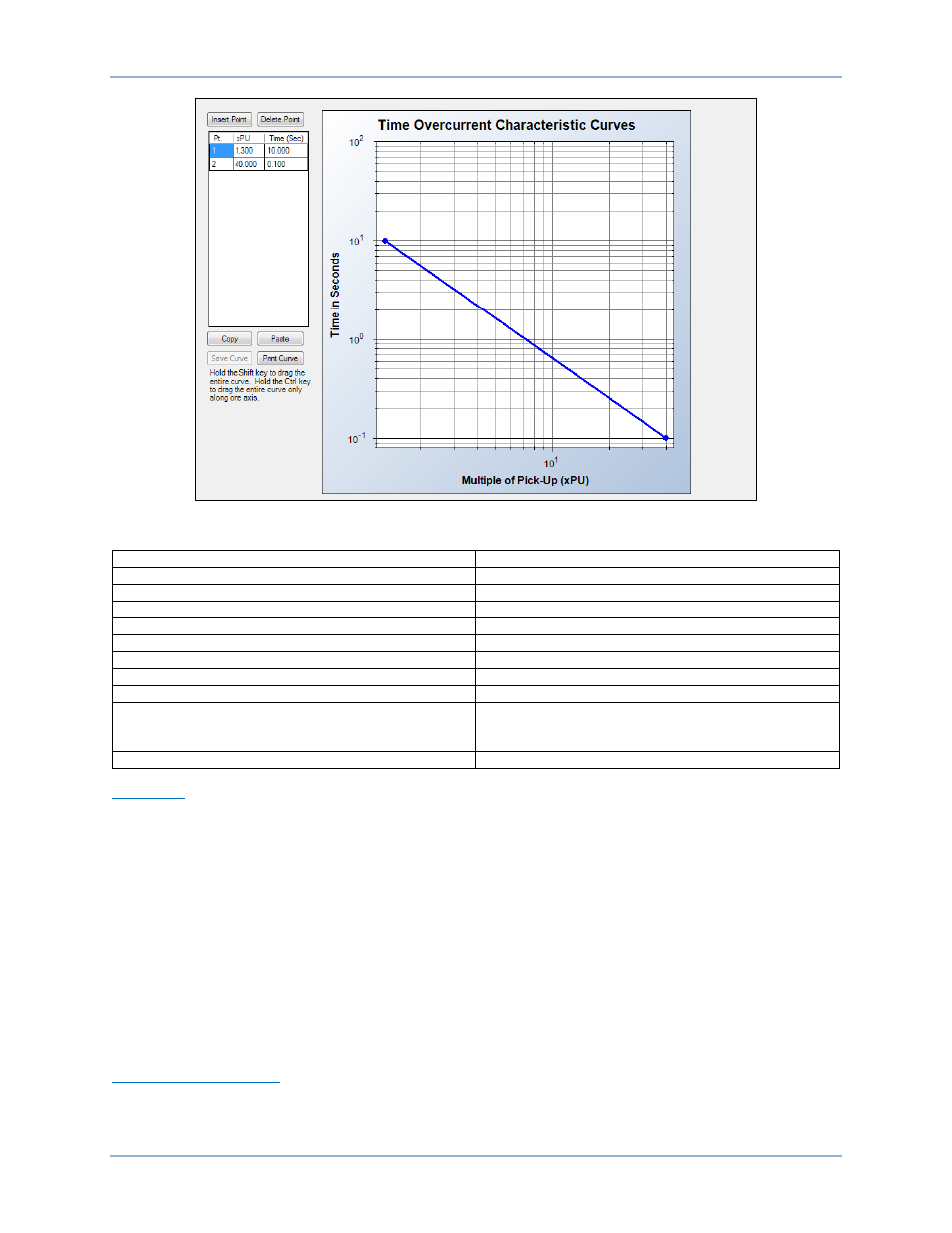

Figure 62. Courbe de tableau de surintensité inverse
Insert Point Insérer un point
Delete Point Supprimer un point
Pt. pt.
xPU Multiple d'enclenchement
Time (sec) Temps (s)
Copy Copier
Paste Coller
Save Curve Enregistrer la courbe
Print Curve Imprimer la courbe
Hold the Shift key to drag the entire curve. Hold the Ctrl
key to drag the entire curve only along one axis. Maintenez la touche Maj enfoncée pour déplacer toute
la courbe. Maintenez la touche Ctrl enfoncée pour
déplacer toute la courbe uniquement le long d'un axe.
Time Overcurrent Characteristic Curves Courbes de caractéristiques de surintensité temporisée
Courbe 46
La courbe 46 est une courbe particulière conçue pour réaliser l'émulation des valeurs nominales de tenue
I
2
t des alternateurs à l'aide de ce qui est fréquemment appelé le facteur K de l'alternateur. Ne confondez
pas la courbe 46 et le mode I2. La courbe 46 a été conçue pour être utilisée avec le mode I2. Toutefois,
en réalité, elle peut être sélectionnée avec n'importe quel mode de l'élément de surintensité inverse.
Pour se servir de la courbe 46, l'utilisateur doit déterminer le facteur K et le régime continu assigné (I
2
) 2 t
de l'alternateur (indiqués par le constructeur) et les employer pour définir le coefficient multiplicateur et
l'enclenchement de la courbe 46 conformément au processus décrit dans le chapitre
Caractéristiques de
la courbe de temporisation . Le facteur K représente la durée pendant laquelle l'alternateur peut résister à
1 I
2
par unité, 1 PU étant le paramètre de l'intensité nominale du BE1-11g.
Enclenchement et déclenchement
La sortie Enclenchement (Pickup) et la sortie Déclenchement (Trip) fonctionnent l'une après l'autre.
Enclenchement (Pickup)
Lorsque le courant mesuré est supérieur au seuil de courant établi par le paramètre Enclenchement, la
sortie Enclenchement est définie sur vrai. Dans BESTlogicPlus, la sortie Enclenchement peut être
Protection de surintensité inverse (51) BE1-11g
