9424270994 Rev N 199
Connexions logiques
Les connexions logiques de l'élément de minuterie logique s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de minuterie logique est représenté dans la Figure 108.
Les entrées et sorties logiques sont répertoriées dans le Tableau 63.

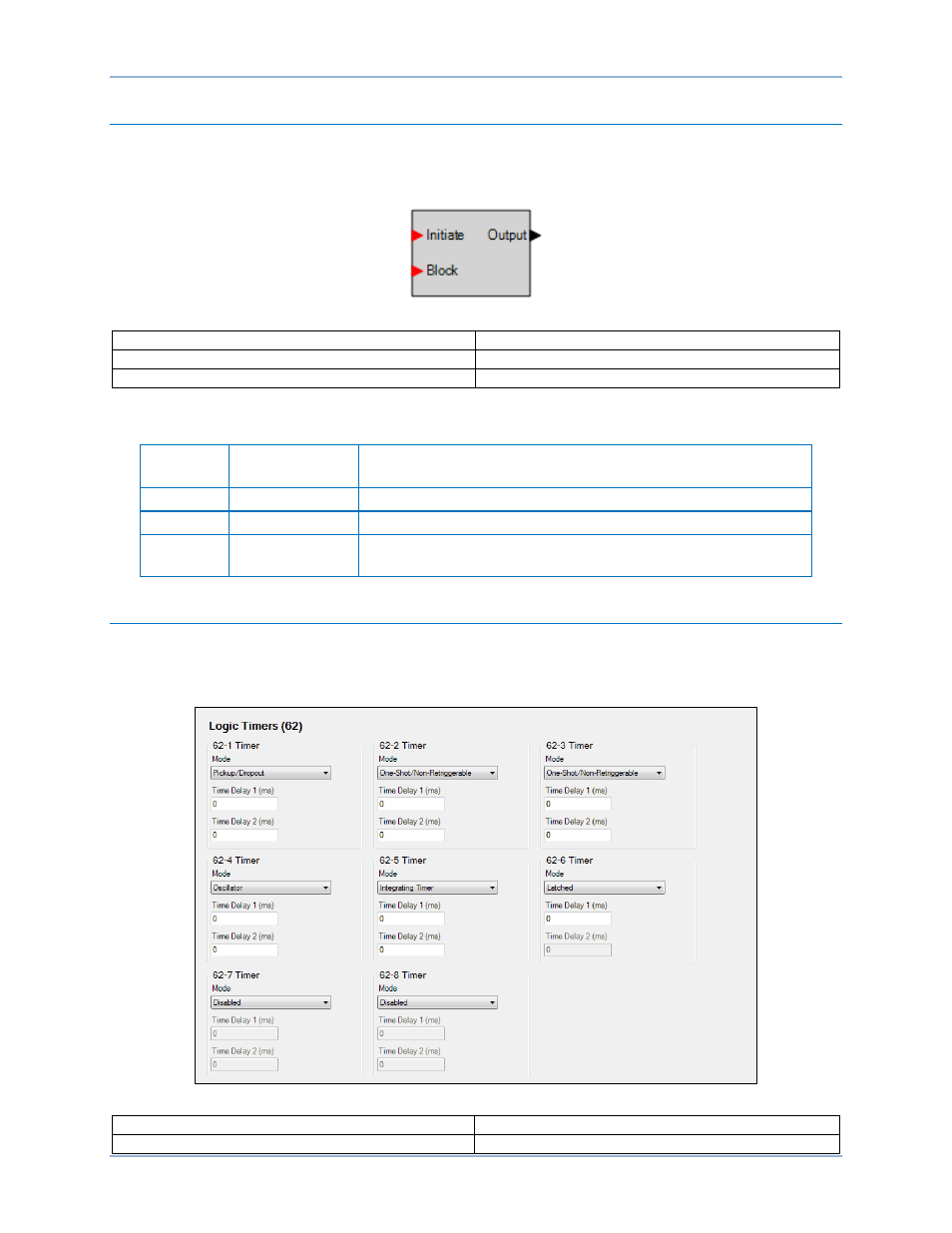

Figure 108. Bloc logique de l'élément de minuterie logique
Initiate Amorçage
Output Sortie
Block Blocage
Tableau 63. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Amorçage Entrée Démarre la séquence de temporisation 62
Blocage Entrée Désactive la fonction 62 si définie sur vrai
Sortie Sortie
Vrai, si les critères de temporisation 62 ont été remplis, en
fonction du mode
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de minuterie logique sont configurés à partir de l'écran
des paramètres Minuteries logiques (Logic Timers) (62) (Figure 109) de BESTCOMSPlus. Les plages de
réglage et les valeurs par défaut sont répertoriées dans le Tableau 64.
Figure 109. Écran des paramètres Minuteries logiques
Logic Timers (62) Minuteries logiques (62)
Timer Minuterie
BE1-11g Minuteries logiques (62)
