740 9424270994 Rev N
•
Clignotement lent - Communications établies
•
Clignotement rapide - Communications perdues
•
Allumage continu - Alimentation appliquée
Montage
Les modules RTD sont contenus dans un boîtier plastique et peuvent être montés dans toute position
convenant à l'utilisateur à l'aide de vis UNC ¼-20 ou équivalentes. Lors de la sélection du matériel de
montage, il convient de prendre en compte les contraintes entraînées par les conditions probables
d'expédition, de transport et de fonctionnement. Le couple appliqué aux vis ne doit pas dépasser la limite
de 7,34 N•m (65 in-lb).
Référez-vous à la Figure 365 pour connaître les dimensions exactes du module RTD. Toutes les
dimensions sont indiquées en millimètres et en pouces.

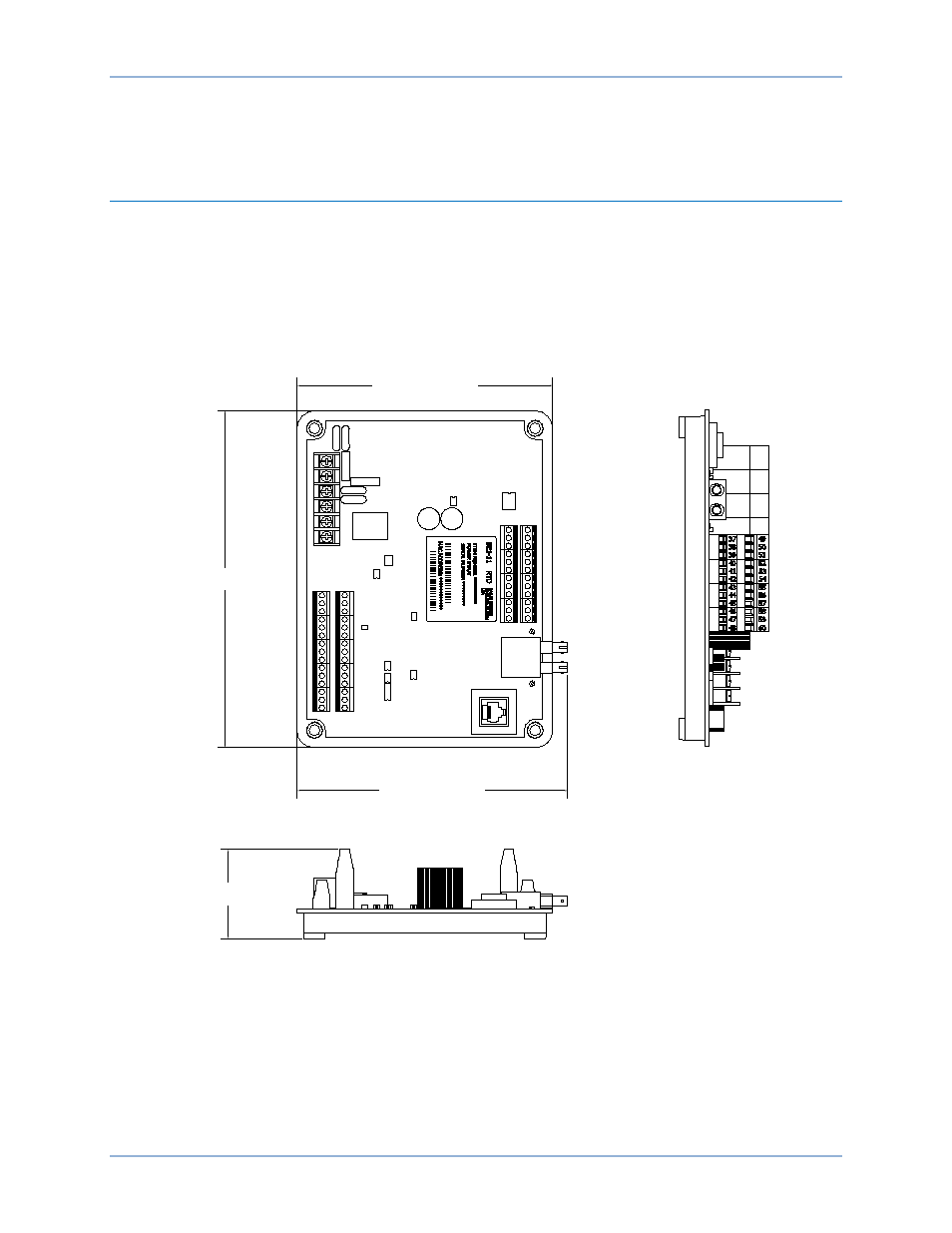

Figure 365. Dimensions générales du module RTD
8.38 [212.75]
6.75 [171.35]
6.38 [161.95]
2.24 [56.84]
P0069-19
Module RTD BE1-11g
