364 9424270994 Rev N

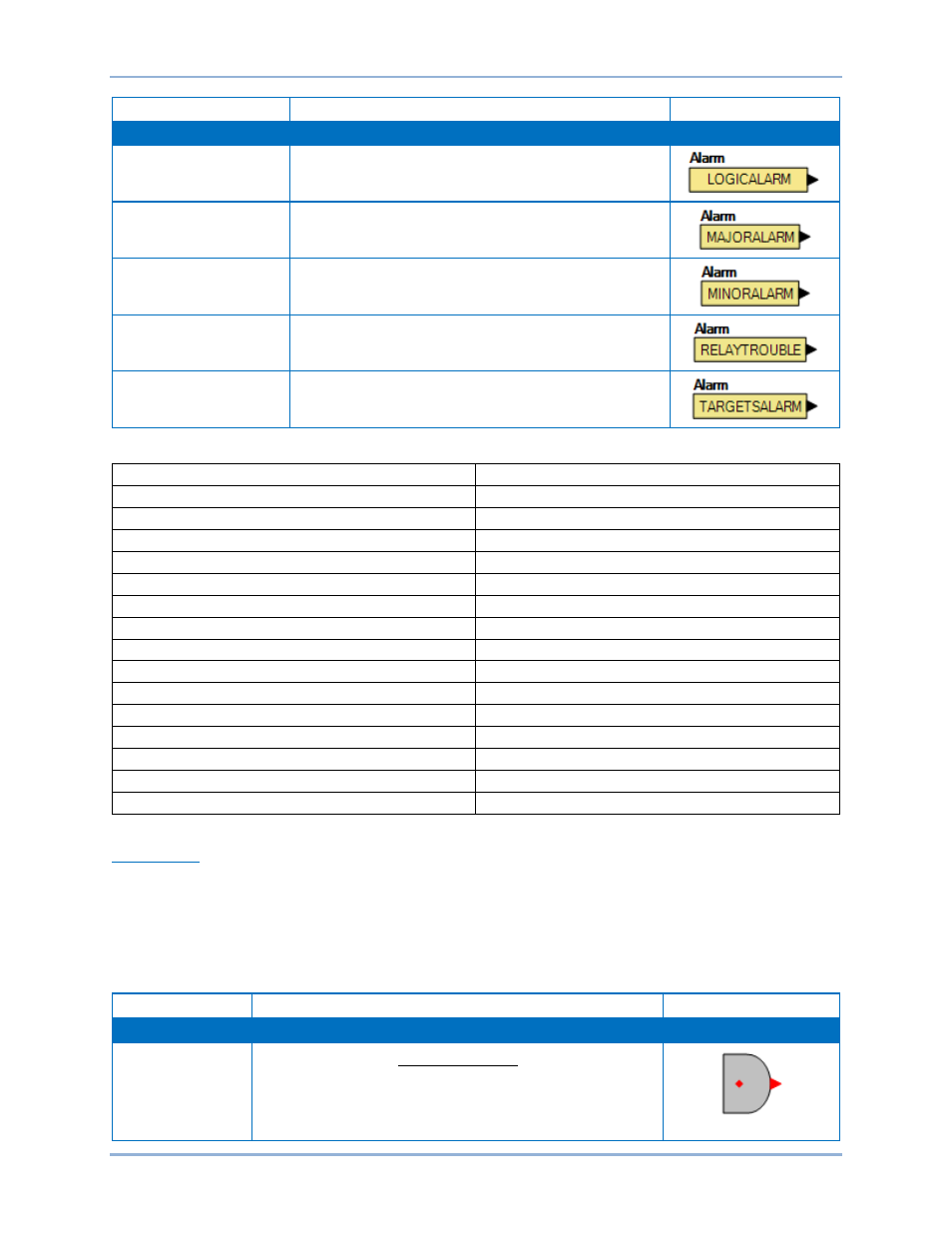

Nom Description Symbole
Alarmes
Alarme logique Vrai, si l'alarme logique est définie sur vrai. Consultez le
chapitre
Alarmes pour obtenir de plus amples
informations.
Alarme majeure Vrai, si l'alarme majeure est définie sur vrai. Consultez le
chapitre
Alarmes pour obtenir de plus amples
informations.
Alarme mineure Vrai, si l'alarme mineure est définie sur vrai. Consultez le
chapitre
Alarmes pour obtenir de plus amples
informations.
Alarme d'incident du
relais Vrai, si une alarme d'incident de relais est active.
Consultez le chapitre
Alarmes pour obtenir de plus
amples informations.
Cibles Vrai, si des cibles sont actives. Consultez le chapitre
Génération de rapports de défaut pour obtenir de plus
amples informations.
Fixed Fixe
Input Entrée
Status Input Entrée d'état
ALARMRESET RÉINITIALISATIONALARME
CTCKT1CURRENT COURANTTCCKT1
TARGETRESET RÉINITIALISATIONCIBLE
Output Sortie
Off-Page Output Sortie hors page
Test Test
Off-Page Input Entrée hors page
Alarm Alarme
LOGICALARM ALARMELOGIQUE
MAJORALARM ALARMEMAJEURE
MINORALARM ALARMEMINEURE
RELAYTROUBLE INCIDENTRELAIS
TARGETSALARM ALARMECIBLES
Composants
Ce groupe se décompose comme suit : Passerelles logiques (Logic Gates), Minuteries d'enclenchement
et de retombée (Pickup and Dropout Timers), Systèmes de verrouillage (Latches), Compteurs logiques
(Logic Counters) et Blocs de commentaires (Comment Blocks). Double-cliquez ou faites un clic droit sur
une passerelle pour modifier son type. Le Tableau 99 indique les noms et les descriptions des objets du
groupe Composants.
Tableau 99. Groupe Composants, noms et descriptions
Nom Description Symbole
Passerelles logiques
AND (ET) Entrée Sortie
0 0 0
0 1 0
1 0 0
1 1 1
BESTlogic
™Plus
BE1-11g
