9424270994 Rev N 275
Dans la Figure 166, un relais auxiliaire 62X est représenté. Dans ce cas, l'impédance de la bobine 62X
est petite par rapport à celle du circuit TCM de sorte que l'isolateur optique TCM est toujours activé et
que l'élément TCM est toujours défini sur la logique 1. Cela empêche le fonctionnement de la logique
TCM même si la bobine de déclenchement est ouverte. Pour éviter ce problème, une diode a été ajoutée
comme l'illustre la Figure 166, afin d'isoler le circuit TCM des effets du 62X.

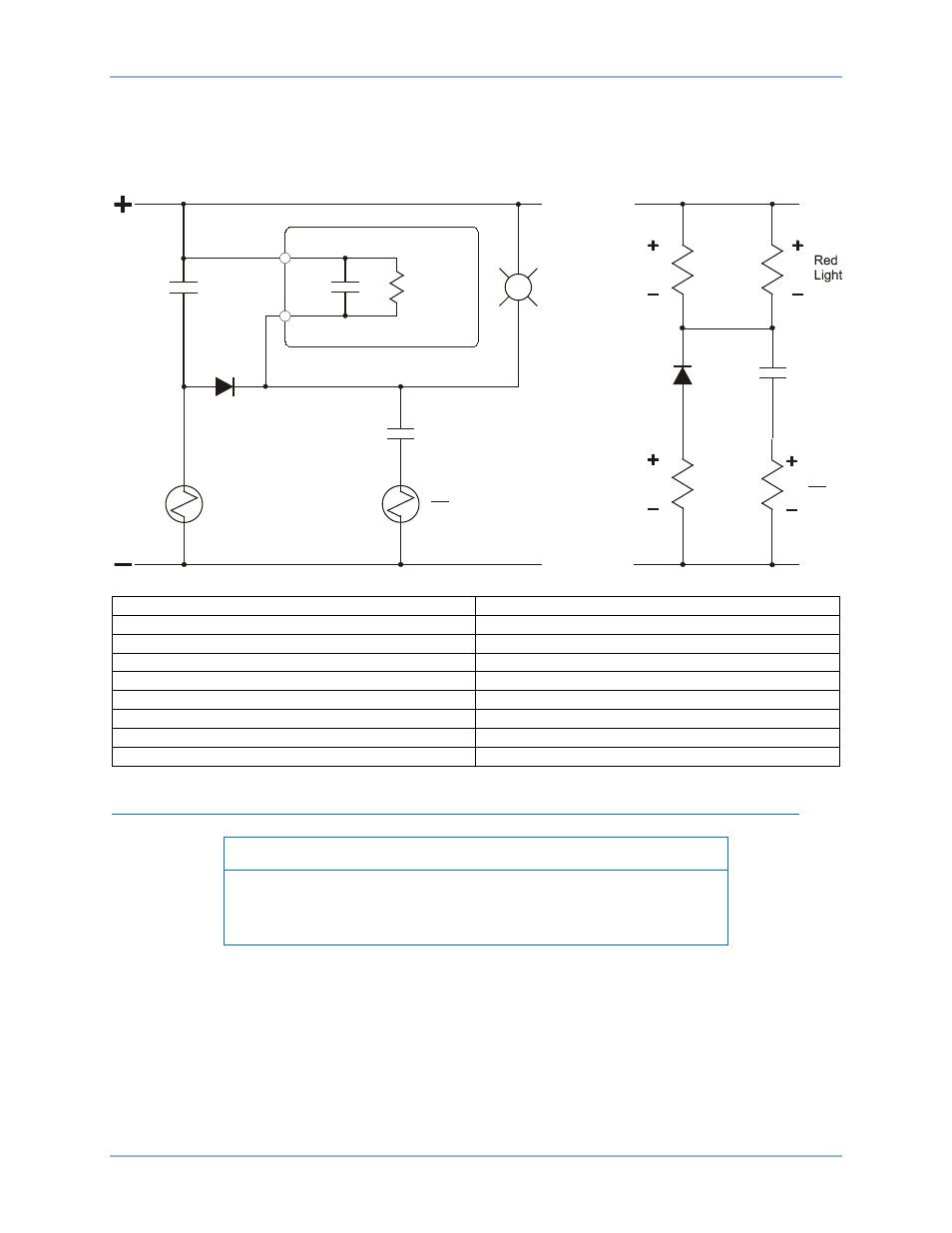

Figure 166. TCM avec d'autres dispositifs
Other Relays Autres relais
OUT1 SORTIE1
TRIP DÉCLENCHEMENT
CIRCUIT CIRCUIT
CONTINUITY CONTINUITÉ
MONITOR SURVEILLANCE
Trip Déclenchement
TCM TCM
Red Light Voyant rouge
Surveillance du circuit de déclenchement (52TCM) - Activer/Désactiver le cavalier (boîtier de type J)
Note
L'élément de surveillance du circuit de déclenchement est activé sur
un BE1-11g avec boîtier de type J (cavalier TCM connecté). Lisez les
paragraphes suivants avant de mettre le BE1-11g en service.
L'élément de surveillance du circuit de déclenchement consomme une petite quantité de courant, même
lorsque le contact est ouvert. Consultez le Tableau 88 pour connaître les valeurs réelles. Si la sortie est
connectée à de faibles charges ou à des entrées numériques, il peut s'avérer nécessaire de retirer le
cavalier pour empêcher l'élément de surveillance du circuit de déclenchement d'activer ces entrées.
Les paragraphes suivants décrivent comment localiser et connecter/retirer le cavalier de surveillance du
circuit de déclenchement :
1. Ce cavalier est situé derrière le bloc de jonction arrière qui est utilisé de OUT1 à OUTA et pour
les connexions d'entrée de mesure de la tension. À l'aide d'un tournevis hexagonal 7/64”, retirez
le bloc de jonction arrière. Observez toutes les précautions à prendre en matière de décharges
OUT1
TRIP
CIRCUIT
CONTINUITY
MONITOR
C1
C2
BE1-11g
Other
Relays
52a
TCM
V
V
Trip
Trip
62X 52
TC
62X
P0057-41
R
V
V
52
TC
BE1-11g Surveillance du circuit de déclenchement (52TCM)
