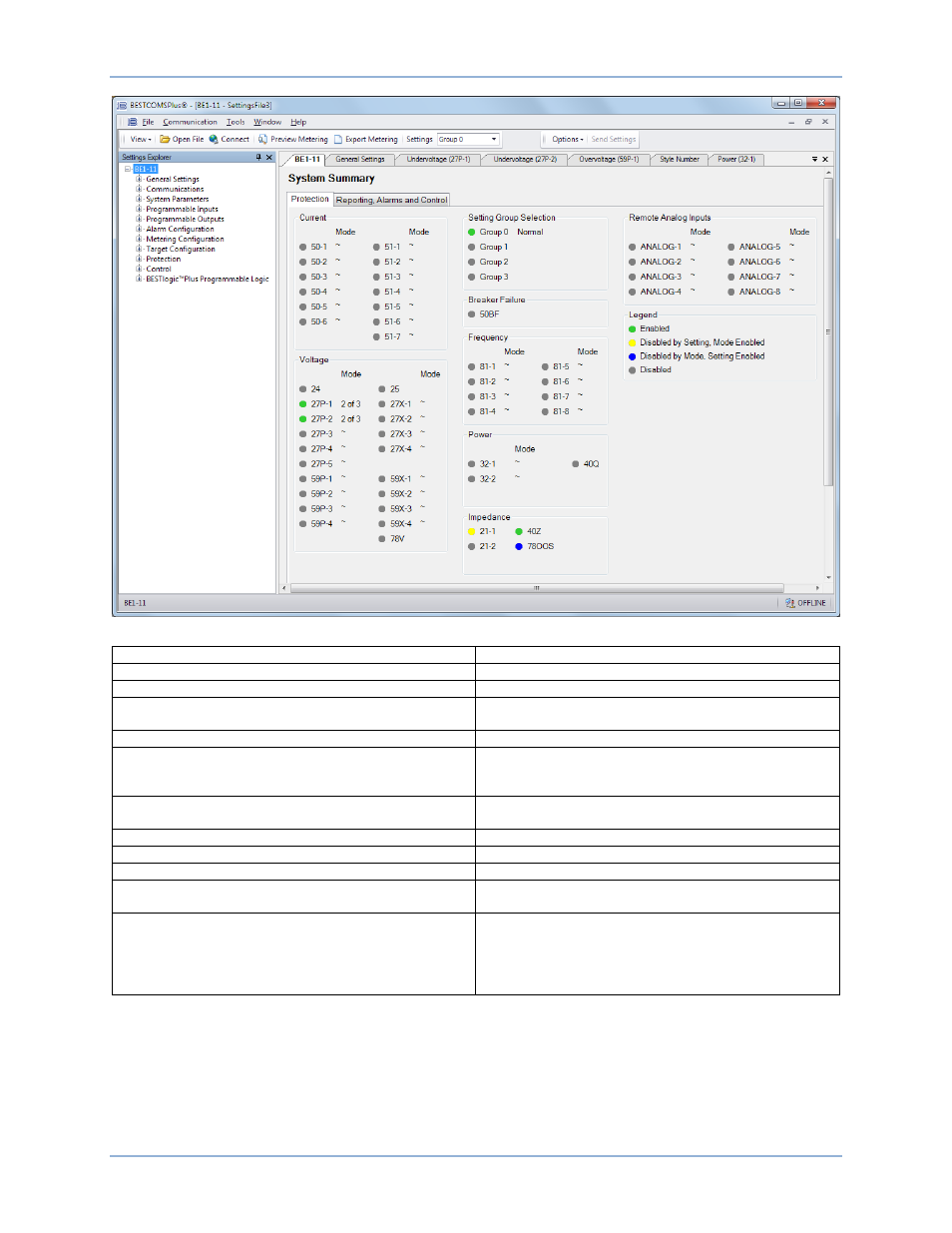

Figure 11. Écran de synthèse de système
BE1-11 BE1-11
System Summary Synthèse de système
Protection Protection
Current
Mode Courant
Mode
Voltage Tension
Setting Group Selection
Group 0
Normal Sélection du groupe de paramètres
Groupe 0
Normal
Breaker Failure
50BF Défaillance du disjoncteur
50BF
Frequency Fréquence
Power Puissance
Impedance Impédance
Remote Analog Inputs
ANALOG-1 Entrées analogiques à distance
ANALOG-1
Legend
Enabled
Disabled by Setting, Mode Enabled
Disabled by Mode, Setting Enabled
Disabled Légende
Activé
Désactivé par Paramètre, Mode Activé
Désactivé par Mode, Paramètre Activé
Désactivé
Exemple de programmation
Il est parfois nécessaire de changer la logique par défaut pour répondre aux exigences de protection du
système. De plus, des éléments doivent être activés et des paramètres de fonctionnement définis. Cet
exemple montre comment configurer les paramètres nominaux standards et programmer l'élément de
surintensité instantanée 50-3. Les valeurs nominales du système sont réglées à 69,3 volts et
3,6 ampères. L'élément 50-3 est défini avec un seuil de 5,62 ampères et un délai de 30 secondes. De
