114 9424270994 Rev N
Actual Pickup Level Niveau d'enclenchement réel
Sensing Voltage Level Niveau de tension de mesure
Restraint Pickup Setting Paramètre d'enclenchement de retenue
Phase Pickup Setting Paramètre d'enclenchement de phase

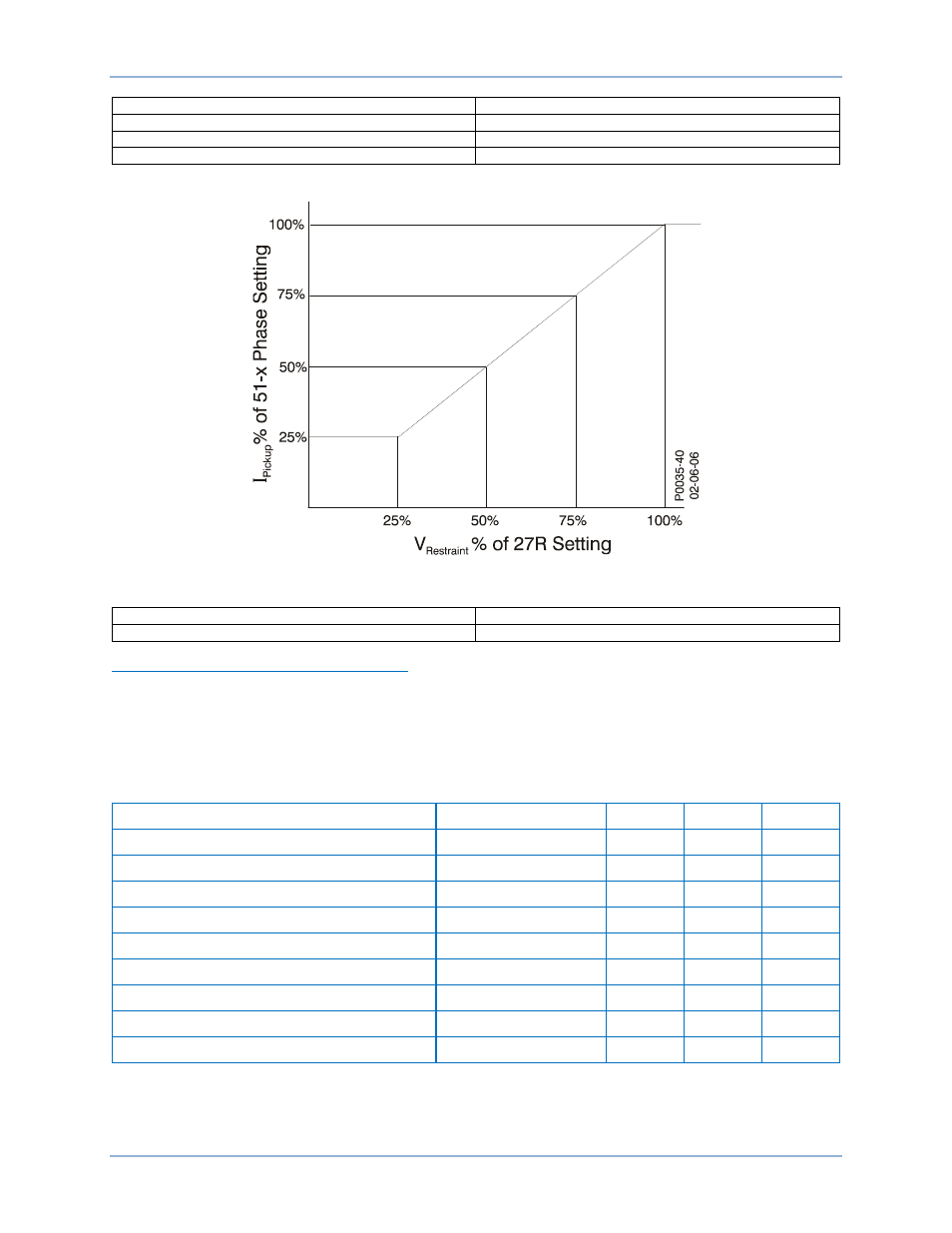

Figure 63. Compensation du niveau d'enclenchement de phase 51
I
Pickup
% of 51-x Phase Setting I
Enclenchement
% du Paramètre de phase 51-x
V
Restraint
% of 27R Setting V
Retenue
% du Paramètre 27R
Configuration des connexions TT de phase
La fonction 51/27R peut être définie pour surveiller la Vpp ou Vpn selon les paramètres Connexion TT de
phase. Consultez le chapitre
Configuration pour obtenir de plus amples informations sur la façon de
configurer les connexions TT de phase. Le Tableau 34 fournit les mesures de tension utilisées par
chaque élément 51 pour les diverses connexions TT de phase possibles et le paramétrage du mode de
surveillance de la tension 51/27.
Tableau 34. Références croisées pour les connexions TT de phase
Connexion TT de phase Mode 51/27 51A 51B 51C
4 W Vpp Vab Vbc Vca
4 W Vpn Van Vbn Vcn
3 W Vpp Vab Vbc Vca
AN Vpn Van s/o s/o
BN Vpn s/o Vbn s/o
CN Vpn s/o s/o Vcn
AB Vpp Vab s/o s/o
BC Vpp s/o Vbc s/o
CA Vpp s/o s/o Vca
Protection de surintensité inverse (51) BE1-11g
