9424270994 Rev N 19

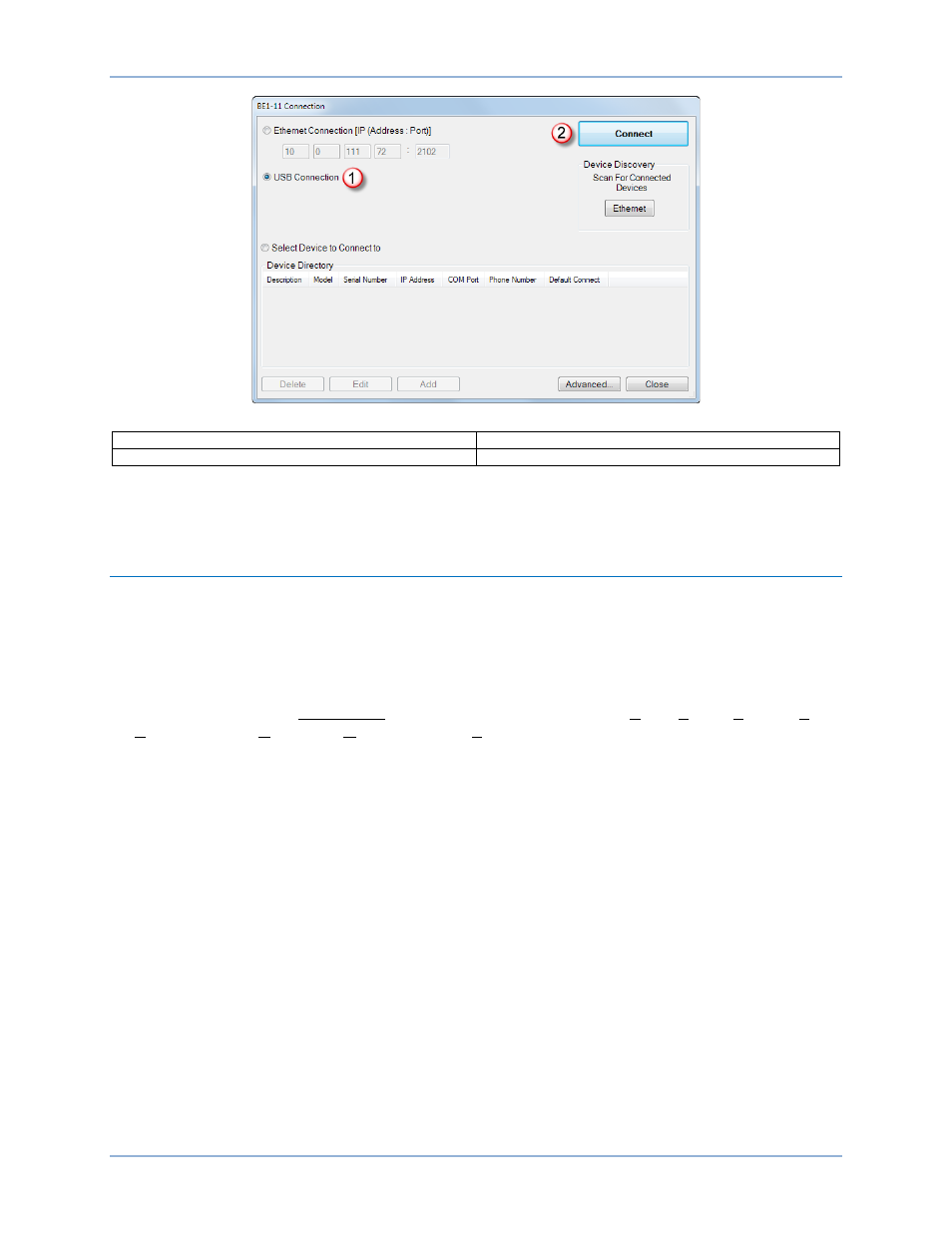

Figure 8. Écran Connexion BE1-11
USB Connection Connexion USB
Connect Connecter
Le module d'extension BE1-11 s'ouvre, indiquant que l'activation est réussie. Vous pouvez maintenant
configurer les ports de communication BE1-11g et les autres paramètres du BE1-11g.
Programmation du BE1-11g
Cette section contient une introduction à BESTCOMSPlus, explique les écrans de synthèse et donne un
exemple de réglage de paramètres et de programmation de la logique.
Présentation de BESTCOMSPlus
®
Le logiciel BESTCOMSPlus est une application pour PC basée sur le système d'exploitation Windows
®
qui offre une interface utilisateur graphique intuitive et facile à utiliser avec les produits de communication
Basler Electric. Le nom de BESTCOMSPlus est un acronyme qui signifie « Basler Electric Software Tool
for Communications, Operations, Maintenance, and Settings ».
BESTCOMSPlus offre à l'utilisateur la possibilité de configurer et de surveiller les fonctions du BE1-11g
par le principe du « pointer-cliquer » (point-and-click). Les fonctionnalités du logiciel BESTCOMSPlus
permettent d'assurer la configuration d'un ou de plusieurs systèmes de protection alternateur BE1-11g de
façon rapide et efficace. L'un des principaux avantages du logiciel BESTCOMSPlus est qu'un schéma de
paramètres peut être créé, enregistré dans un fichier, puis chargé sur le BE1-11g selon les besoins de
l'utilisateur.
Le module d'extension BE1-11 s'ouvre dans l'interface principale du logiciel BESTCOMSPlus. Le schéma
logique par défaut fourni avec le BE1-11g est intégré à BESTCOMSPlus via le téléchargement des
paramètres et de la logique à partir du BE1-11g ou la sélection d'une application de type G dans l'écran
Numéro de style (Style Number). Ceci permet à l'utilisateur soit de développer un fichier de configuration
personnalisé en modifiant le schéma logique par défaut, soit de créer un schéma particulier unique.
La logique programmable BESTlogic
™Plus est utilisée pour programmer la logique du BE1-11g pour les
éléments de protection, les entrées, les sorties, les alarmes, etc. Cela est réalisé à l'aide de la méthode
du « glisser-déplacer » (drag-and-drop). Il suffit à l'utilisateur de sélectionner, puis de faire glisser les
éléments, les composants, les entrées et les sorties sur la grille du programme et de réaliser les
connexions souhaitées entre ces différents objets pour créer le schéma logique dont il a besoin.
BESTCOMSPlus permet également de télécharger des fichiers COMTRADE standards pour l'analyse
des données oscillographiques stockées. L'analyse détaillée des fichiers oscillographiques peut être
réalisée à l'aide du logiciel BESTwave.
BE1-11g Démarrage rapide
