9424270994 Rev N 471
de retombée
Logique de surveillance
de la tension 25 Cochez les cases
comme indiqué dans
la Figure 278. Activez les options suivantes : Phase inactive/Aux.
inactif, Phase inactive/Aux. active, Phase
active/Aux. inactive

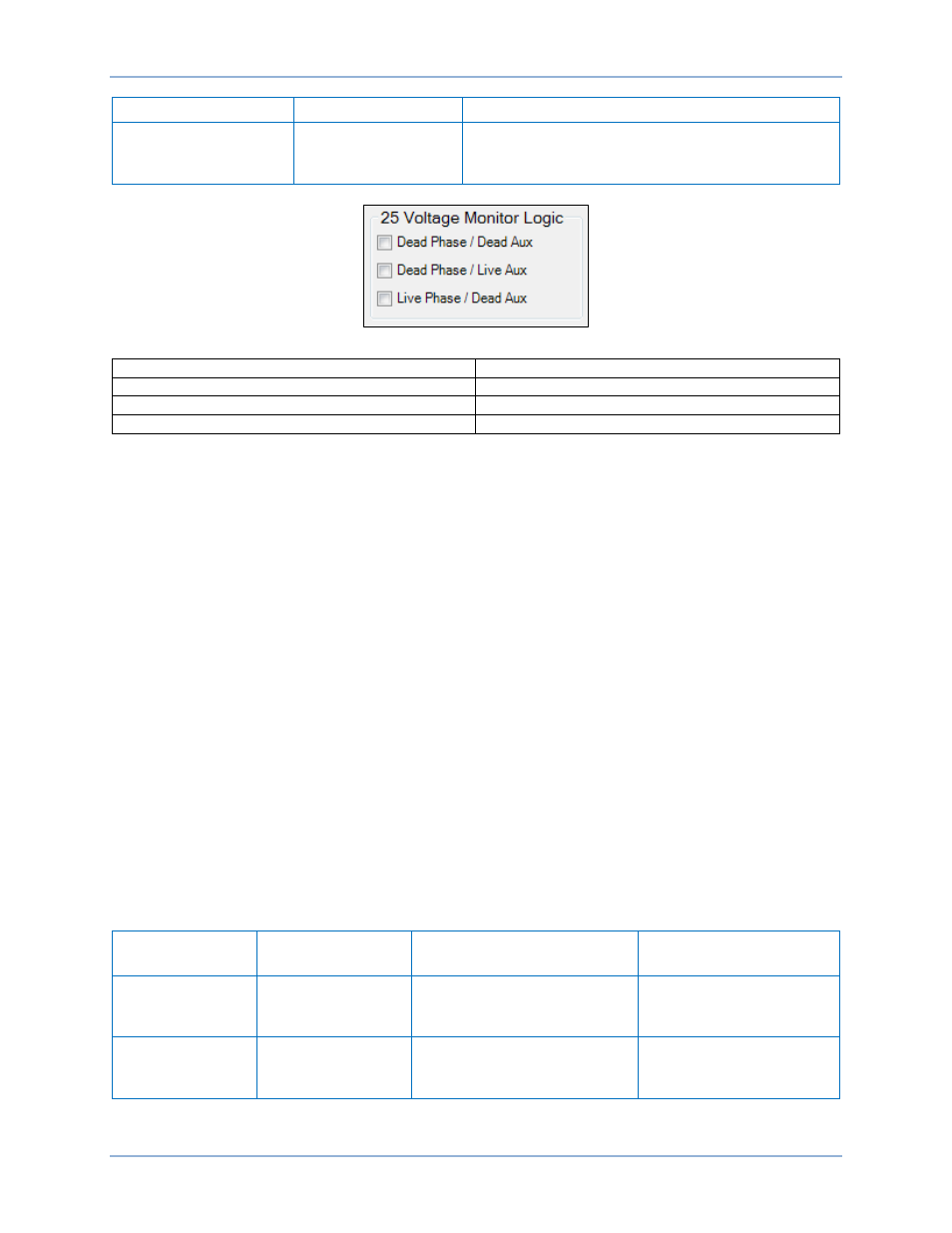

Figure 278. Écran Contrôle de synchronisation BESTCOMSPlus, Logique de surveillance de la tension 25
25 Voltage Monitor Logic Logique de surveillance de la tension 25
Dead Phase / Dead Aux Phase inactif / Aux inactif
Dead Phase / Live Aux Phase inactif / Aux actif
Live Phase / Dead Aux Phase actif / Aux inactif
Étape 4 : Préparez la surveillance de l'exécution de la fonction 25VM. Cette exécution peut être vérifiée
en surveillant la sortie OUT2.
Étape 5 : Connectez ensemble les bornes C13 (phase A), C14 (phase B) et C15 (phase C) du BE1-11g.
Appliquez une source de tension CA monophasée, 0 VCA, 50 ou 60 Hertz (VTP Alimentation)
aux trois bornes dotées de cavaliers et à la borne de neutre (C16). OUT2 doit être fermé.
Étape 6 : Augmentez progressivement la tension d'alimentation jusqu'à l'ouverture de OUT2 (55 volts).
Enregistrez le résultat.
Étape 7 : Augmentez la tension jusqu'à la fermeture de OUT2 (90 volts). Enregistrez le résultat.
Étape 8 : Supprimez la source de tension 1. Connectez une deuxième source de tension monophasée 50
ou 60 Hertz (VTX auxiliaire) aux bornes C17 (polarité) et C18 (non-polarité) du BE1-11g.
Appliquez 0 VCA. OUT2 doit être fermé.
Étape 9 : Augmentez progressivement la tension auxiliaire jusqu'à l'ouverture de OUT2 (55 volts).
Enregistrez le résultat.
Étape 10 :Augmentez la tension jusqu'à la fermeture de OUT2 (90 volts). Enregistrez le résultat.
Étape 11 :(Facultatif.) Répétez les étapes 3 à 10 pour les groupes de paramètres 1, 2 et 3.
Vérification de la temporisation de retombée de tension active/inactive (Surveillance de
la tension 25)
Étape 1 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection/Tension/Contrôle de synchronisation
(25) et transmettre la première ligne de paramètres de test du Tableau 134 au BE1-11g.
Tableau 134. Paramètres de test de temporisation de retombée de tension active/inactive (25VM)
25VM Tension
active
25VM Tension
inactive
25VM Temporisation de
retombée
25VM Logique
90 % 55 % 50 ms Cochez les cases comme
indiqué
dans la Figure 278.
90 % 55 % 2 000 ms Cochez les cases comme
indiqué
dans la Figure 278.
BE1-11g Test de contrôle de synchronisation (25)
