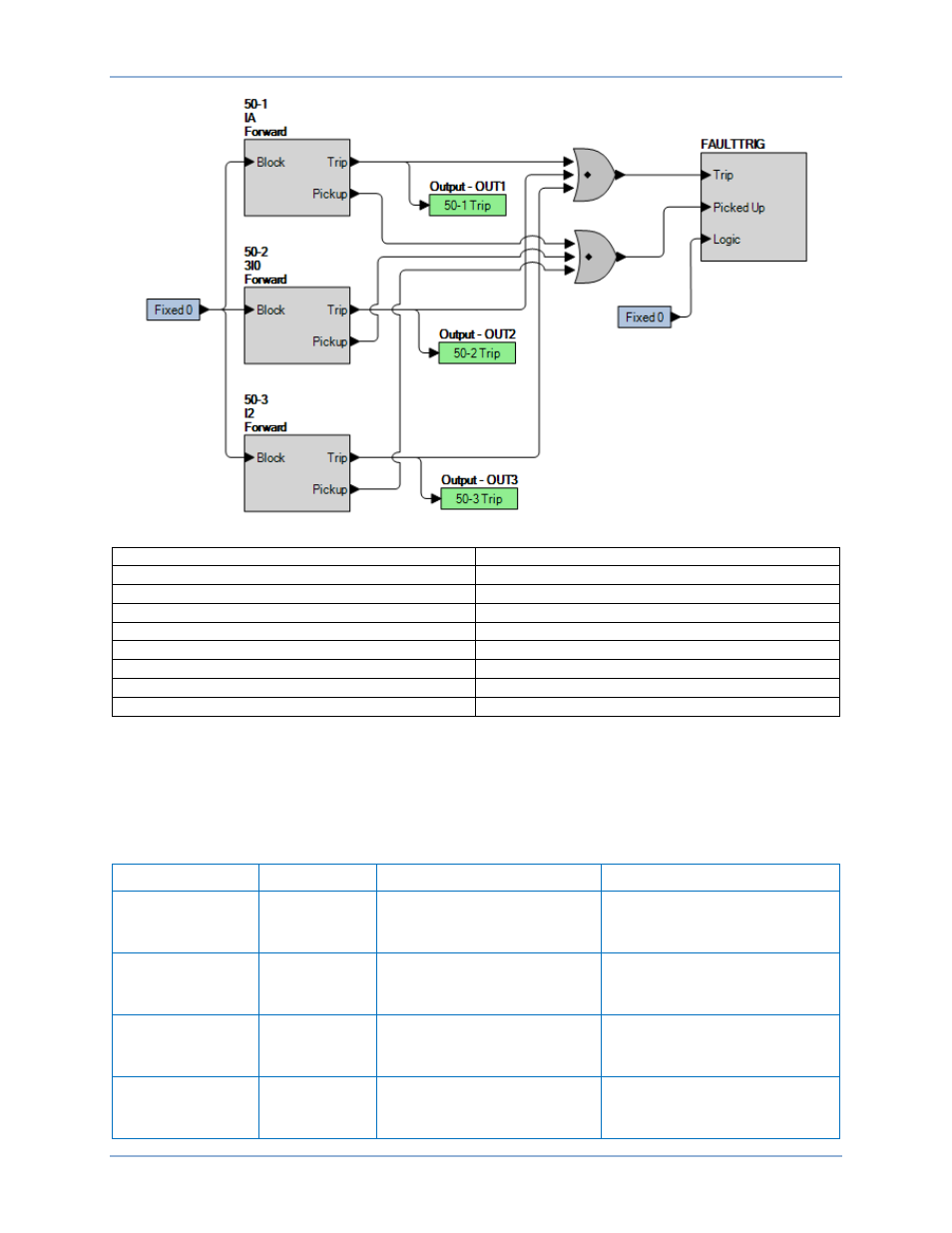

Figure 306. Paramètres BESTlogicPlus
Forward Entrant
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
FAULTTRIG DÉCLENCHDÉFAUT
Picked Up Enclenché
Logic Logique
Fixed Fixe
Étape 3 : En vous aidant du Tableau 213, transmettez les paramètres au BE1-11g. Avant chaque test
directionnel, réinitialisez les cibles du BE1-11g à partir du test précédent. Pour des angles
d'impédance de séquence positive et homopolaire, le paramètre Angle de couple maximal (Max
Torque Angle) est ajustable de façon continue entre 0 et 90
°, le paramètre par défaut de 80° est
utilisé dans l'exemple de test.
Tableau 213. Paramètres de fonctionnement en polarisation de séquence négative
Paramètre Valeur Écran BESTCOMSPlus Description
Méthode de
polarisation IG=désactivée
Q=activée
V=désactivée Protection, Courant,
Polarisation (67N) Sélectionne la polarisation de
séquence négative
Enclenchement 2,5 A Protection, Courant,
Surintensité instantanée (50-
1) Définit le courant
d'enclenchement de 50-1 à
2,5 ampères
Enclenchement 0 A Protection, Courant,
Surintensité instantanée (50-
2) Définit le courant
d'enclenchement de 50-2 à
0 ampère
Enclenchement 0 A Protection, Courant,
Surintensité instantanée (50-
3) Définit le courant
d'enclenchement de 50-3 à
0 ampère
BE1-11g Test de surintensité directionnelle (67)
