Paramètre Valeur Écran BESTCOMSPlus Description
Mode 27/59 PN Paramètres système,
Transformateurs de mesure Définit le mode 27/59 sur
phase-neutre
Mode d'élément 3V0 Protection, Tension, Sous-tension
(27X-1) Active la fonction 27X-1 pour
le mode 3V0
Niveau d'inhibition 10 V Protection, Tension, Sous-tension
(27X-1) Définit le niveau d'inhibition à
10 V
Mode de
temporisation Constant Protection, Tension, Sous-tension
(27X-1)
Sélectionne des
temporisations constantes
27X-1 3V0 Activé Configuration des cibles, Cibles Active la cible 3V0 pour 27X-1
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 280.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 27X-1 (Trip).
•
OUT2 se ferme pour Enclenchement 27X-1 (Pickup).
•
L'enregistrement des défauts est activé.

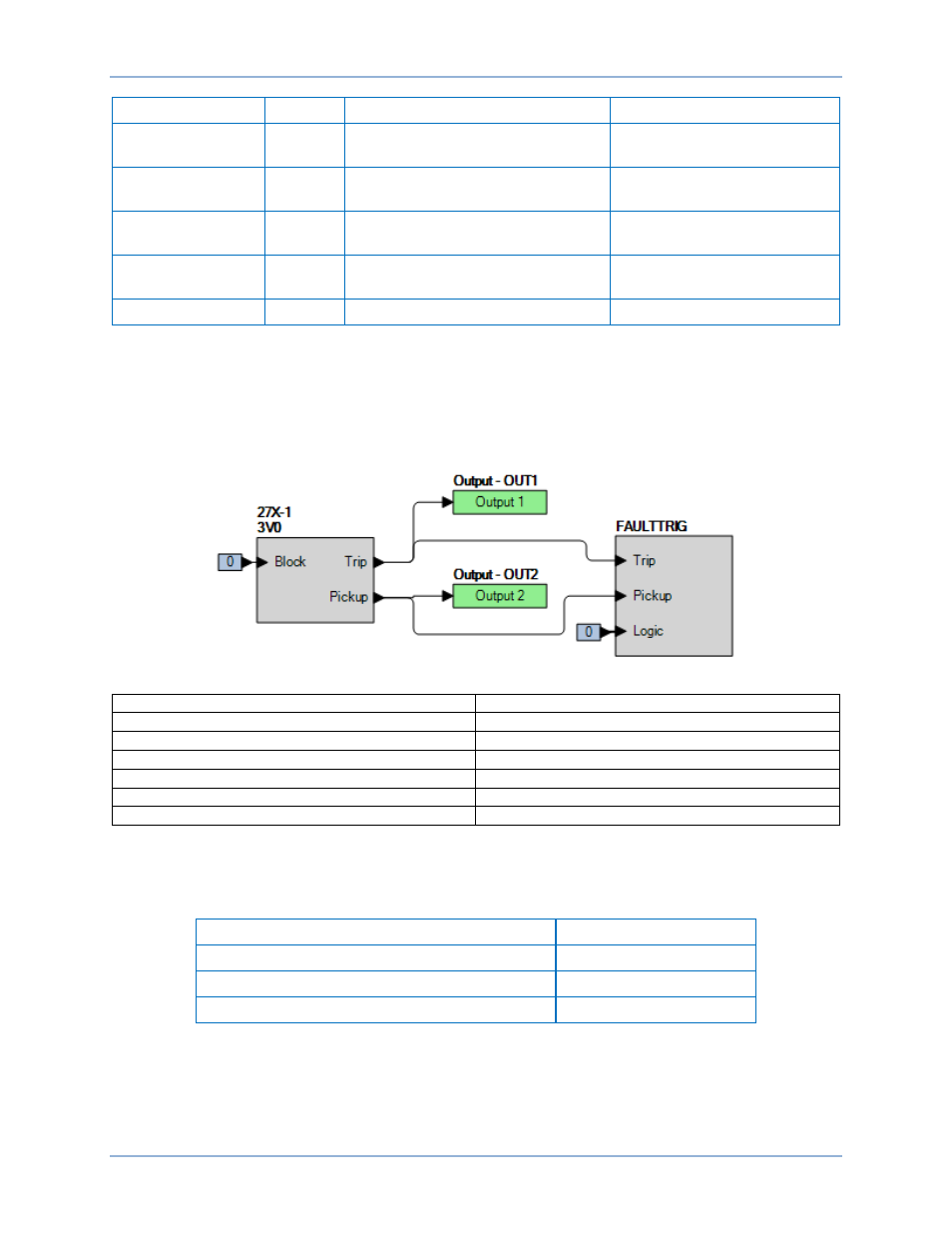

Figure 280. Paramètres BESTlogicPlus (mode 3V0)
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Tension, Sous-tension (27X-1) et
transmettre la première ligne de paramètres de test du Tableau 140 au BE1-11g.
Tableau 140. Paramètres de test d'enclenchement (mode 3V0)
Paramètre d'enclenchement Temporisation
115 V 50 ms
65 V 50 ms
20 V 50 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 27X-1. Cette exécution peut être vérifiée
en surveillant la sortie OUT2 (voir Figure 280).
Étape 5 : Connectez et appliquez une source de tension monophasée de 120 VCA aux bornes C13
(phase A) et C16 (neutre). Réinitialisez la cible.
Test de sous-tension auxiliaire (27X) BE1-11g
