Mode d'élément Activé Protection, Puissance, Perte d'excitation - En
fonction des volts ampères réactifs (var) en
sens sortant (40Q) Active la fonction 40Q
Temporisation 0 Protection, Puissance, Perte d'excitation - En
fonction des volts ampères réactifs (var) en
sens sortant (40Q) Définit la temporisation
à 0 seconde.
40Q Activé Configuration des cibles, Cibles Active la cible pour
40Q

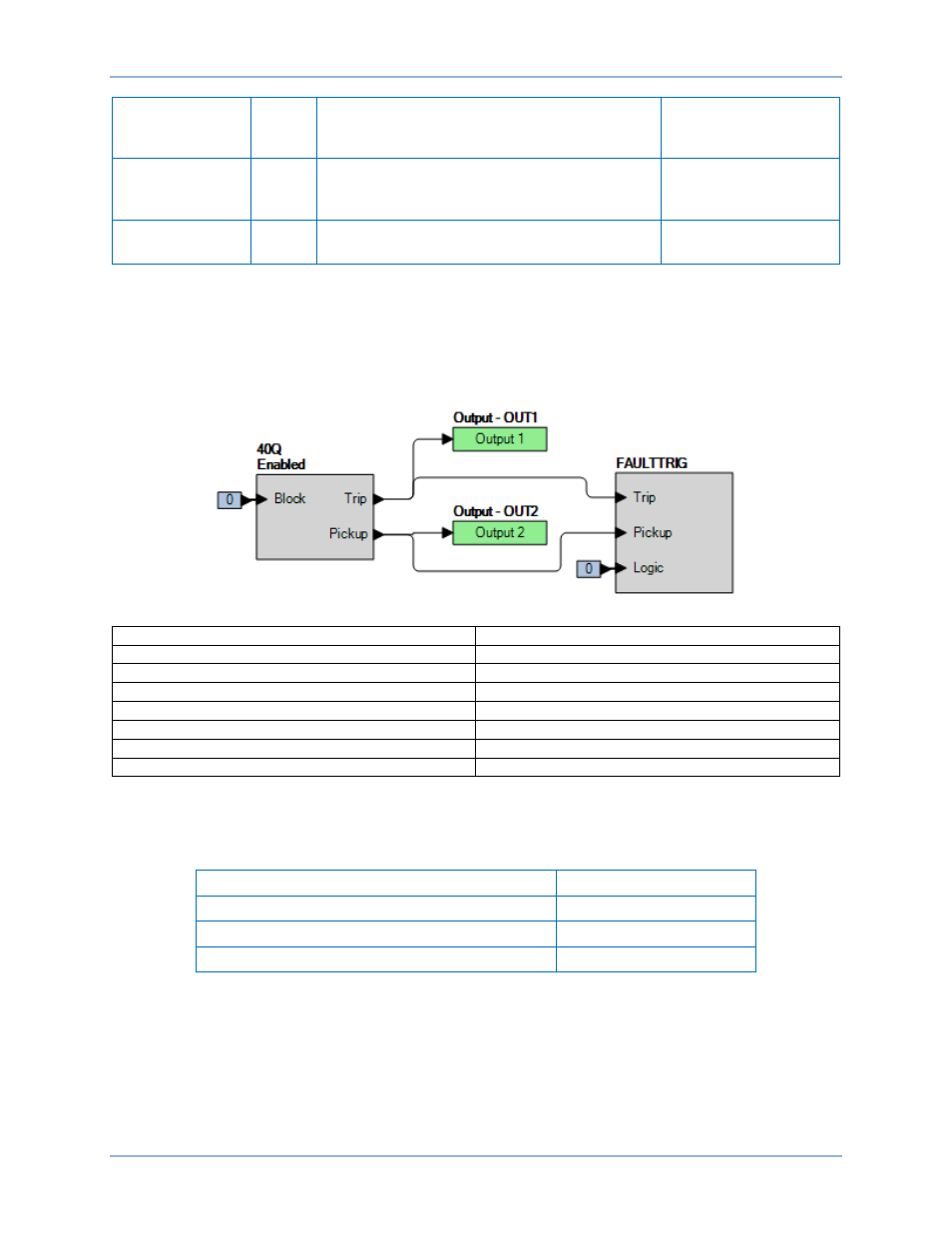

Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique programmable BESTlogicPlus illustrée
dans la Figure 311.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 40Q (Trip).
•
OUT2 se ferme pour Enclenchement 40Q (Pickup).
•
L'enregistrement des défauts est activé.
Figure 311. Paramètres BESTlogicPlus
Enabled Activé
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Puissance, Perte d'excitation - En
fonction des volts ampères réactifs (var) en sens sortant (40Q) et transmettre la première ligne
de paramètres de test du Tableau 228 au BE1-11g.
Tableau 228. Paramètres de test d'enclenchement
Paramètre d'enclenchement Temporisation
500 var 50 ms
1 000 var 50 ms
2 000 var 50 ms
Étape 4 : Connectez et appliquez une source de tension triphasée de 100 VCA à la fréquence nominale
aux bornes C13 (phase A), C14 (phase B), C15 (phase C) et C16 (neutre). Connectez une
source de courant CA variable aux bornes D1 (polarité de phase A) et D2 (non-polarité de
phase A).
Étape 5 : Définissez le courant de phase A de manière à ce que la tension soit en retard de 90 degrés et
augmentez lentement le courant à partir de 0 ampère jusqu'à la fermeture de OUT2 et
enregistrez la valeur d'enclenchement. Vérifiez que la cible 40Q est indiquée à l'écran du
panneau avant. Réduisez le courant de phase A jusqu'à l'ouverture de OUT2 et enregistrez la
valeur de retombée.
Test de perte d'excitation - En fonction des volts ampères réactifs (var) en sens sortant (40Q) BE1-11g
