218 9424270994 Rev N

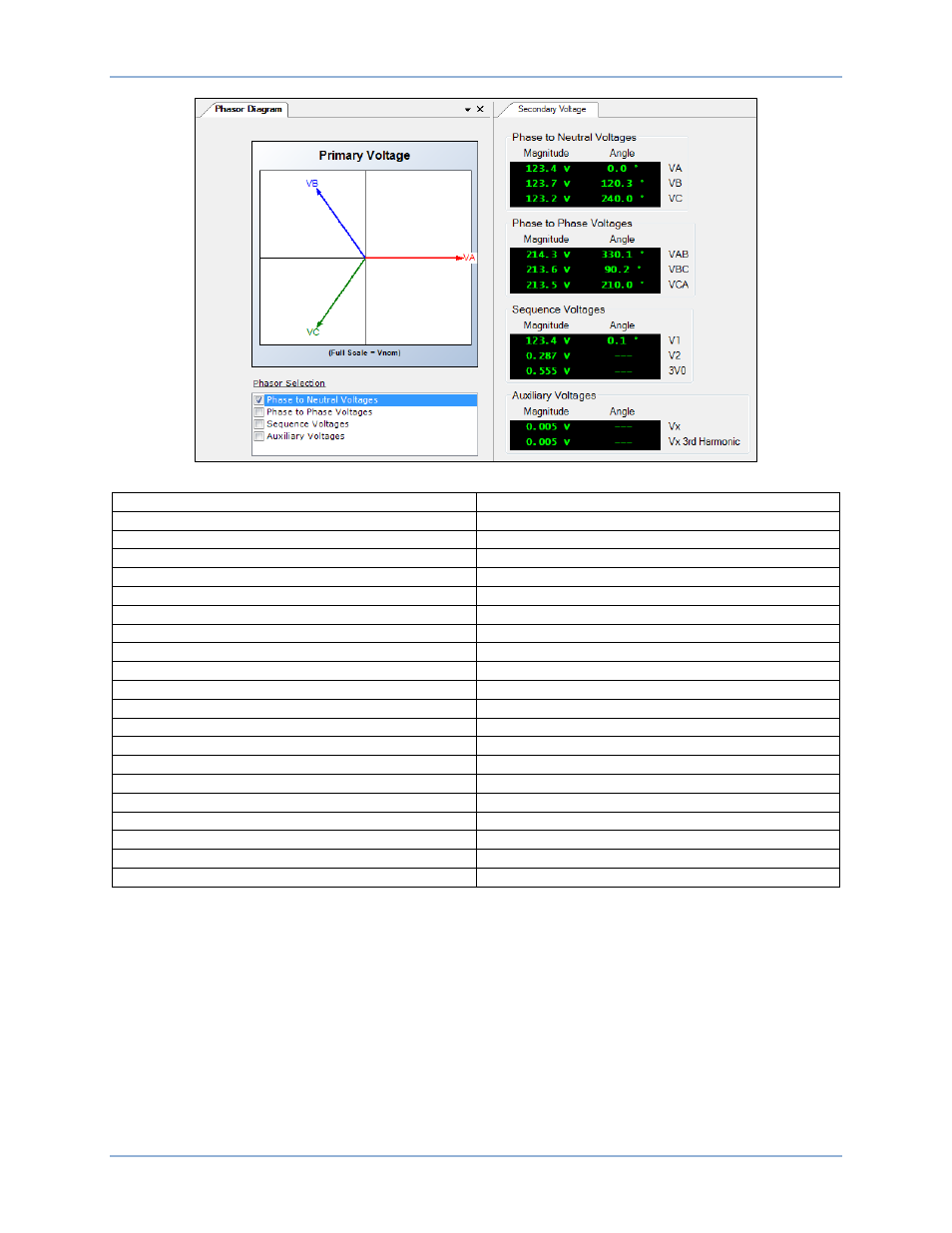

Figure 123. Écran Mesures analogiques, Tension
Phasor Diagram Diagramme de phaseur
Primary Voltage Tension primaire
(Full Scale = Vnom) (Pleine échelle = Tnom)
Phasor Selection Sélection du phaseur
Phase to Neutral Voltages Tensions phase-neutre
Phase to Phase Voltages Tensions phase à phase
Sequence Voltages Tensions de séquence
Auxiliary Voltages Tensions auxiliaires
Secondary Voltage Tension secondaire
Magnitude Angle Angle d'amplitude
VA VA
VB VB
VC VC
VAB VAB
VBC VBC
VCA VCA
V1 V1
V2 V2
3V0 3V0
Vx Vx
Vx 3rd Harmonic Vx - 3e harmonique
Courant - Primaire et secondaire
Les courants mesurés incluent les courants de phase primaire et secondaire (IA, IB, IC), le courant de
terre (IG), le courant de séquence positive (I1), le courant de séquence négative (I2) et le courant de
neutre (3I0). Toutes les mesures de courant sont automatiquement calibrées.
Les valeurs sont fournies pour le circuit TC 1 et le circuit TC 2 (des systèmes de protection équipés de
deux ensembles de TC).
Les données de mesure de courant primaire et secondaire sont disponibles dans BESTCOMSPlus
(Figure 124) et dans l'écran Mesures > Mesures analogiques > Courant (Metering > Analog Metering >
Current) du panneau avant. Un diagramme de phaseur est également disponible dans BESTCOMSPlus.
