Tableau 125. Paramètres de fonctionnement
Paramètre Valeur Écran BESTCOMSPlus Description
Rapport TT de
phase 1 Paramètres système,
Transformateurs de mesure Définit le rapport TT de
phase sur 1
Connexion TT de
phase 4W-Y Paramètres système,
Transformateurs de mesure Définit la connexion TT de
phase sur 4W-Y
Tension de phase
nominale 69,3 V Paramètres système, Système
d'alimentation Définit la tension de
phase nominale à 69,3 V
Mode d'élément Activé Protection, Tension,
Surexcitation Active la fonction 24
24 Activé Configuration des cibles,
Cibles Active la cible pour 24
24 volts par hertz Majeure/Sans
verrouillage Configuration des alarmes,
Alarmes Active l'alarme pour 24
Étape 2 : Utilisez BESTCOMSPlus pour configurer la Logique
programmable BESTlogicPlus illustrée dans la Figure 276.
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 24 (Trip).
•
OUT2 se ferme pour Enclenchement 24 (Pickup).

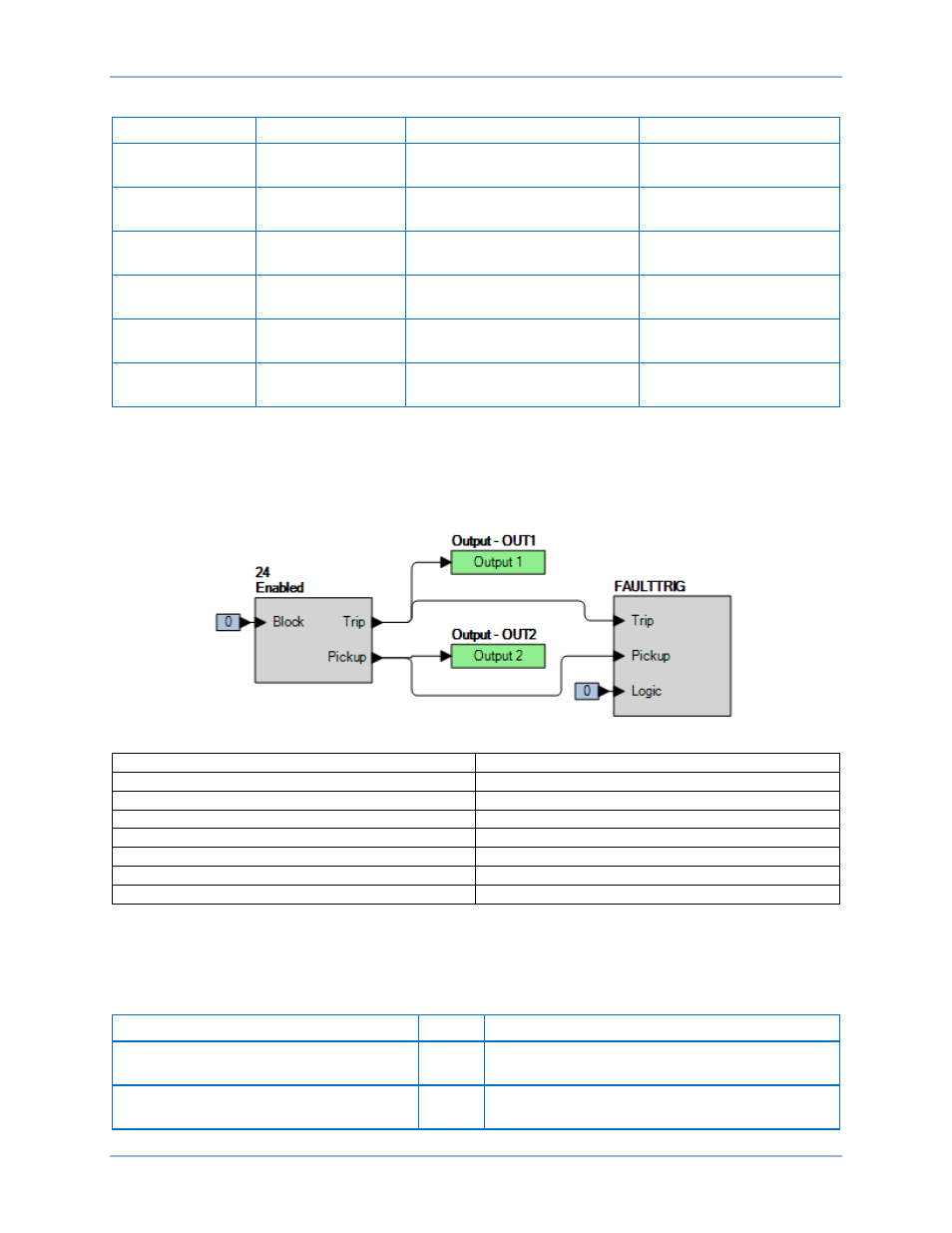

Figure 276. Paramètres BESTlogicPlus
Enabled Activé
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran
Protection, Tension, Surexcitation (24) et transmettre les paramètres de test répertoriés dans le
Tableau 126 au BE1-11g.
Tableau 126. Paramètres de test d'enclenchement d'alarme et en temps inverse
Paramètre Valeur Description
Enclenchement en temps inverse
(Inverse Time Pickup) 2,1 Définit Enclenchement en temps inverse sur
105 % de la valeur nominale (2,10 V/Hz)
Coefficient multiplicateur inverse (Inverse
Time Dial) 0 Définit Coefficient multiplicateur inverse à la
valeur minimale
Test de Surexcitation (24) BE1-11g
