Impulsion (Pulse) fait basculer la sortie de son état actuel à l'état opposé, puis de nouveau vers l'état
d'origine.
Désignations personnalisées
Des désignations spécifiées par l'utilisateur peuvent être affectées à chaque commutateur virtuel et aux
deux états de chaque commutateur. Les désignations ne doivent pas dépasser 64 caractères. Dans
l'exemple précédent du commutateur d'interruption de mise à la terre, vous pouvez activer l'un des
commutateurs en mode Commutation et connecter la sortie de ce commutateur à l'entrée de blocage d'un
élément de protection 59X. Ainsi, la protection de surtension de terre est désactivée, lorsque le
commutateur est fermé (logique 1) et activée, lorsqu'il est ouvert (logique 0). Pour l'application, vous
pouvez spécifier la désignation 59N INTERRUPTION (CUTOFF) pour le commutateur. La désignation
DÉSACTIVÉ (DISABLD) peut être affectée à la position fermée du commutateur et la désignation
NORMAL, à la position ouverte.
Contrôle des commutateurs de contrôle virtuels
L'état des commutateurs de contrôle virtuels peut être contrôlé par l'intermédiaire des boutons
Sélection/Exploitation du commutateur de contrôle (Select/Operate Control Switch) du panneau avant ou
via BESTCOMSPlus, lorsque l'état de connexion est actif. Grâce à la fonction Sélection avant opération
(select-before-operate), procédez comme suit pour contrôler un commutateur via BESTCOMSPlus :
1. Utilisez l'Explorateur des mesures pour ouvrir l'arborescence Contrôle/Commutateurs virtuels
(Figure 99).
2. Si le mode Commutation/Impulsion est sélectionné dans l'écran des paramètres Commutateurs
de contrôle virtuels (Virtual Control Switches) (43) de BESTCOMSPlus, utilisez le menu déroulant
pour sélectionner soit Commutation (Switch), soit Impulsion (Pulse).
3. Cliquez sur le bouton 43-# pour le sélectionner. Un identifiant peut être nécessaire. L'indicateur
Activé (On) ou Désactivé (Off) (état actuel) commence à clignoter.
4. Cliquez une seconde fois sur le bouton 43-# pour l'actionner. L'indicateur Activé ou Désactivé
(état précédent) s'arrête de clignoter et l'indicateur Désactivé ou Activé (état actuel/nouvel état)
s'allume.
Note
Si l'étape 4 n'a pas lieu dans les 30 secondes qui suivent l'étape 3, la
LED s'arrête de clignoter et le bouton 43-# doit à nouveau être
sélectionné.

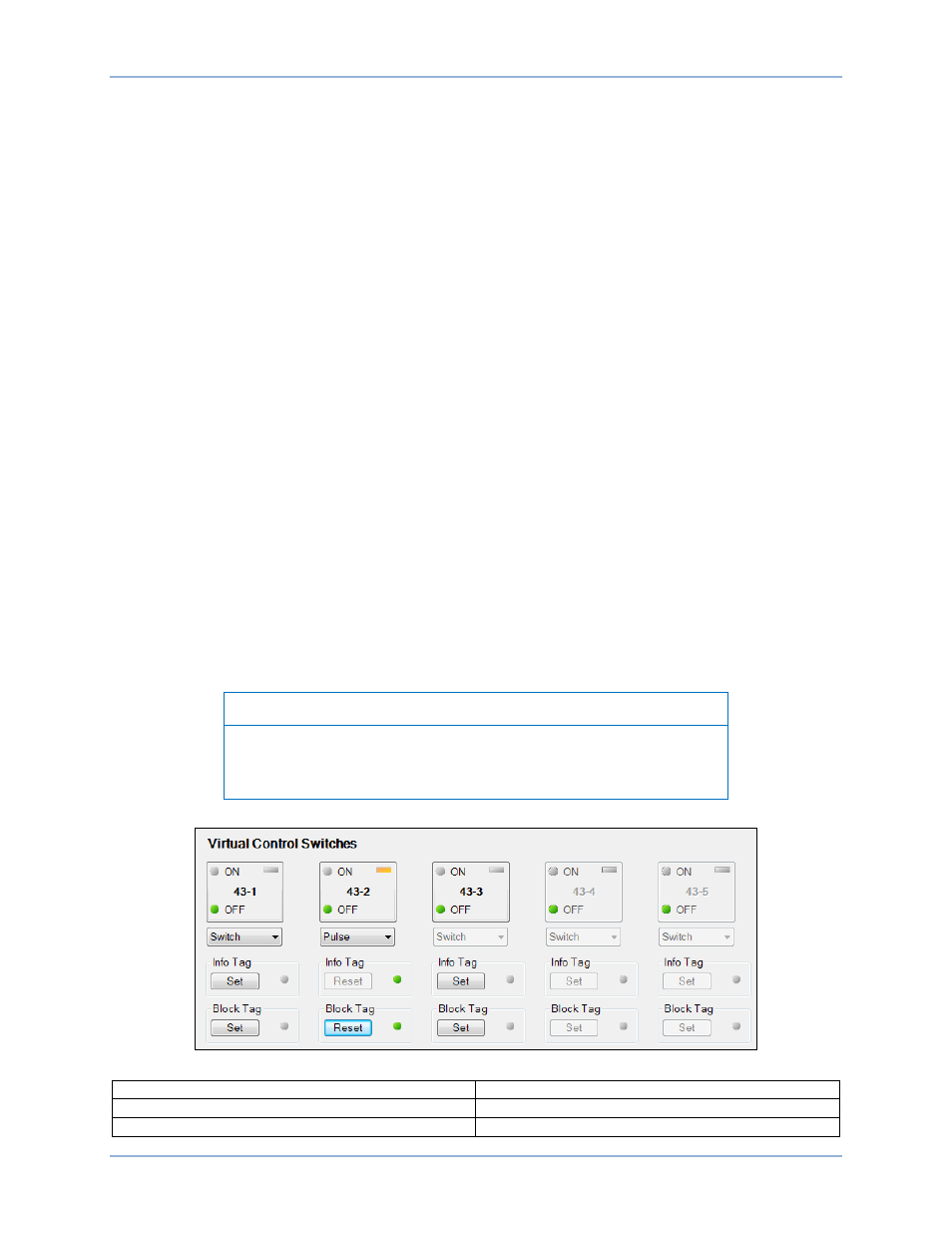

Figure 99. Écran de contrôle des commutateurs virtuels
Virtual Control Switches Commutateurs de contrôle virtuels
ON ACTIVÉ
OFF DÉSACTIVÉ
Commutateurs de contrôle virtuels (43) BE1-11g
