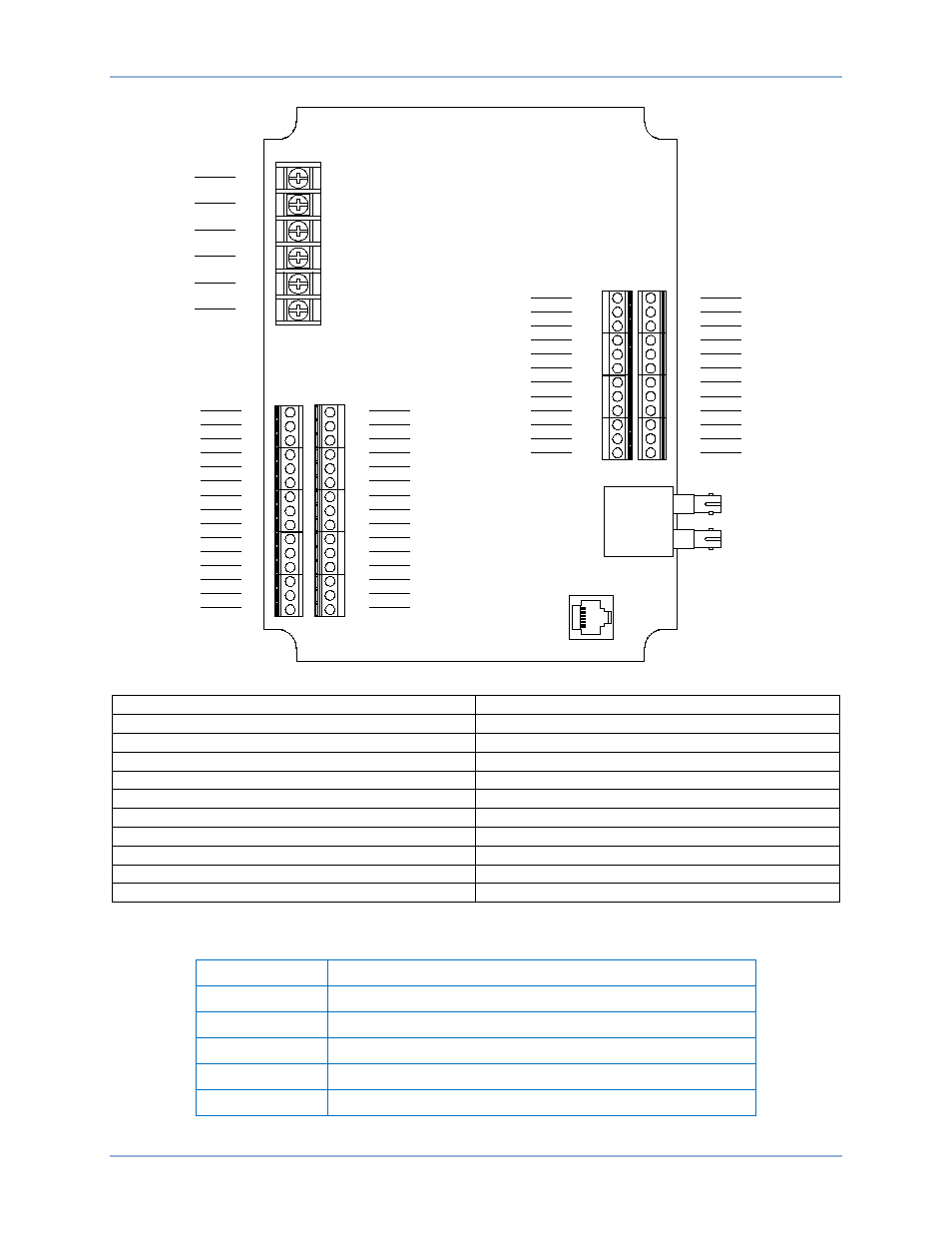

Figure 366. Bornes d'entrée et de sortie
PWR ALIMENTATION
TB1 TB1
GND TERRE
N.O. N.O.
COMM COMM
N.C. N.C.
RTD2+ RTD2+
AIN4I+ AIN4I+
AIN4V+ AIN4V+
NO CONN PAS CONN
AOUT4- AOUT4-
Tableau 256. Bornes d'entrée et de sortie
Connecteur Description
TB1 Alimentation et contacts d'alarme
J4 Entrées RTD 1, 3, 5, 7, 9, 11
J5 Entrées RTD 2, 4, 6, 8, 10, 12
P3 Sorties analogiques 1 à 4 et connexion RS485
P4 Entrées analogiques 1 à 4
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
48
47
46
45
44
43
42
41
40
39
38
37
60
59
58
57
56
55
54
53
52
51
50
49
RTD2+
RTD2-
COMM
RTD4-
RTD4+
RTD6+
RTD6-
COMM
RTD8-
RTD8+
RTD10+
RTD10-
COMM
RTD12-
RTD12+
RTD1+
RTD1-
COMM
RTD3-
RTD3+
RTD5+
RTD5-
COMM
RTD7-
RTD7+
RTD9+
RTD9-
COMM
RTD11-
RTD11+
RS485 C
RS485 B
RS485 A
NO CONN
AOUT4-
AOUT4+
AOUT3-
AOUT3+
AOUT2-
AOUT2+
AOUT1-
AOUT1+
AIN4I+
AIN4-
AIN4V+
AIN3I+
AIN3-
AIN3V+
AIN2I+
AIN2-
AIN2V+
AIN1I+
AIN1-
AIN1V+
P4 P3
J5 J4
1
2
3
4
5
6
PWR
PWR
GND
N.O.
COMM
N.C.
TB1
P0061-54
Module RTD BE1-11g
