546 9424270994 Rev N
•
Le contact Blocage est désactivé.
•
OUT1 se ferme pour Déclenchement 51-1 (Trip).
•
OUT2 se ferme pour Enclenchement 51-1 (Pickup).
•
L'enregistrement des défauts est activé.

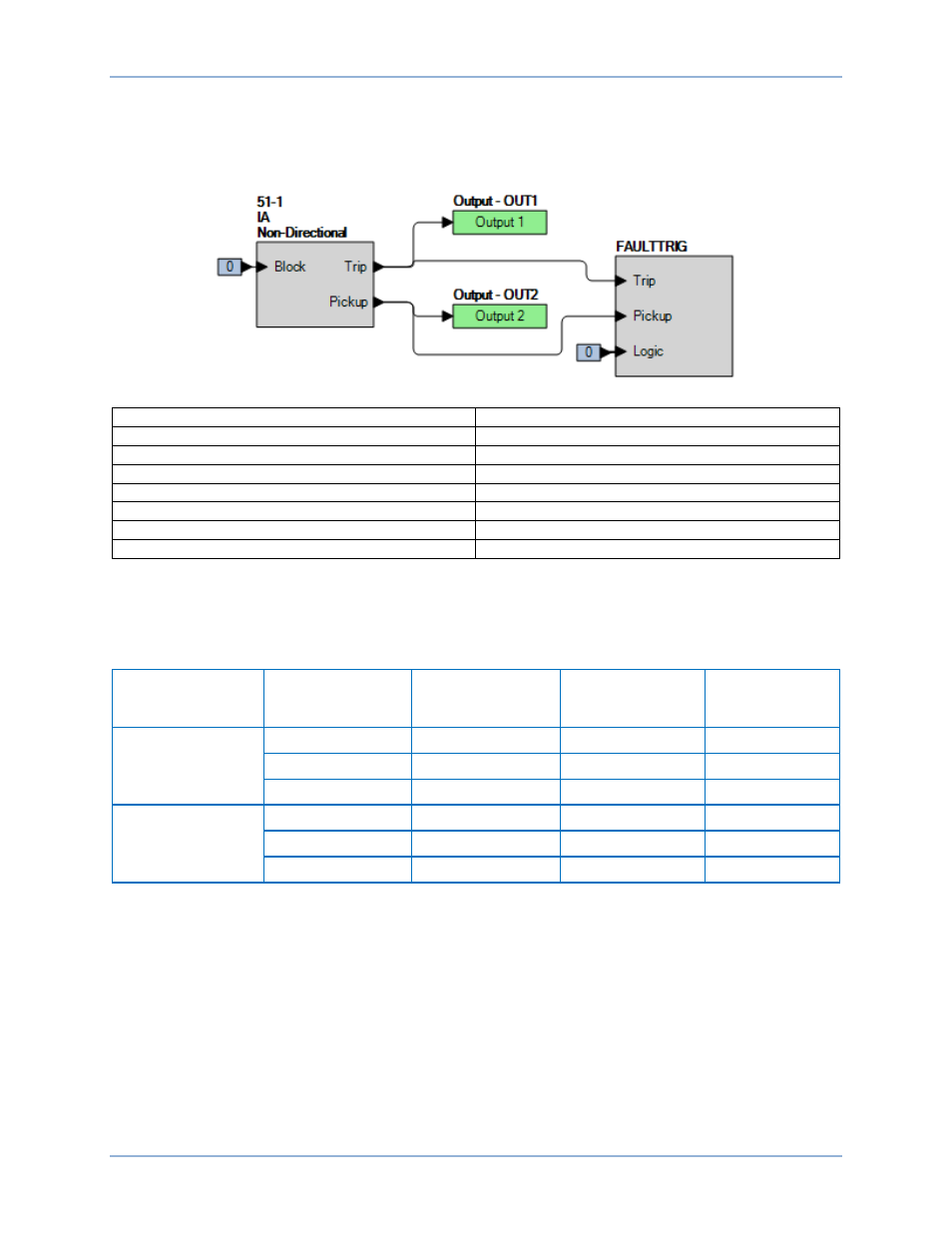

Figure 302. Paramètres BESTlogicPlus (mode Phase)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Courant, Surintensité inverse (51-1) et
transmettre les paramètres de test de plage inférieure (paramètre d'enclenchement minimum)
correspondant à votre type d'entrée de contact du Tableau 197 au BE1-11g.
Tableau 197. Paramètres de test d'enclenchement (mode Phase)
Type d’entrée de
contact
Plage
Paramètre
d'enclenchement
Coefficient
multiplicateur
Courbe de
temporisation
5 A
Valeur inférieure 0,5 A 0 I2
Valeur moyenne 5,0 A 0 I2
Valeur supérieure 16,0 A 0 I2
1 A
Valeur inférieure 0,1 A 0 I2
Valeur moyenne 1,0 A 0 I2
Valeur supérieure 3,2 A 0 I2
Étape 4 : Préparez la surveillance de l'exécution de la fonction 51-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 302).
Étape 5 : Connectez une source de courant aux bornes D1 et D2 (phase A). Notez que le mode peut être
défini pour IA, IB, IC ou Triphasé. Le test est conduit sur IA.
Étape 6 : Augmentez lentement le courant de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 51-1-A est indiquée à l'écran du panneau avant.
Réduisez lentement le courant appliqué jusqu'à ce que OUT2 s'ouvre et enregistrez la valeur de
retombée.
Étape 7 : Répétez l'étape 6 pour les paramètres d'enclenchement des plages moyenne et supérieure
correspondant à votre type d'entrée de contact. Enregistrez les résultats.
Test de surintensité inverse (51) BE1-11g
