9424270994 Rev N 649
Étape 5 : Sur le panneau avant, accédez à l'écran Mesures > Contrôle > Commutateurs virtuels. Mettez
en surbrillance le premier commutateur (43-1), puis appuyez sur la touche de déplacement vers
la droite sur le panneau avant pour ouvrir l'écran de contrôle du commutateur 43-1. Appuyez
sur le bouton Modifier (Edit) pour vous connecter. Mettez en surbrillance l'option Appliquer
(Operate), puis appuyez sur la touche Modifier (Edit) pour modifier l'état du commutateur 43-1.
À l'aide des touches de déplacement vers le haut/bas, sélectionnez PUL, puis appuyez sur la
touche Modifier (Edit).
Étape 6 : Répétez l'étape 5 endéans 30 secondes.
Étape 7 : Attendez au moins 30 secondes (temps total écoulé) avant de commencer l'étape 8.
Étape 8 : Sur le panneau avant, accédez à l'écran Mesures > Contrôle > Commutateurs virtuels. Mettez
en surbrillance le deuxième commutateur (43-2), puis appuyez sur la touche de déplacement
vers la droite sur le panneau avant pour ouvrir l'écran de contrôle du commutateur 43-2.
Appuyez sur le bouton Modifier (Edit) pour vous connecter. Mettez en surbrillance l'option
Appliquer (Operate), puis appuyez sur la touche Modifier (Edit) pour modifier l'état du
commutateur 43-2. À l'aide des touches de déplacement vers le haut/bas, sélectionnez PUL,
puis appuyez sur la touche Modifier (Edit).
Étape 9 : Utilisez l'Explorateur des mesures de BESTCOMSPlus pour ouvrir l'écran Rapports, Séquence
des événements. Vérifiez que la sortie de la minuterie 62-1 est restée sur « faux » après la
première action du commutateur 43-1 (Activé), que la sortie de la minuterie 62-1 est passée à
« vrai » 30 secondes après l'action du commutateur 43-1 (Activé) et que la sortie de la
minuterie 62-1 est ensuite repassée à l'état « faux » lors de l'action du commutateur 43-2
(Activé). La Figure 328 illustre la relation temporelle entre les commutateurs 43-1/43-2 et la
minuterie 62-1.
Étape 10 :(Facultatif.) Répétez les étapes 1 à 9 pour 62-1, 62-2, 62-3, 62-4, 62-5, 62-6, 62-7 et 62-8.
Étape 11 :(Facultatif.) Répétez les étapes 1 à 10 pour les groupes de paramètres 1, 2 et 3.

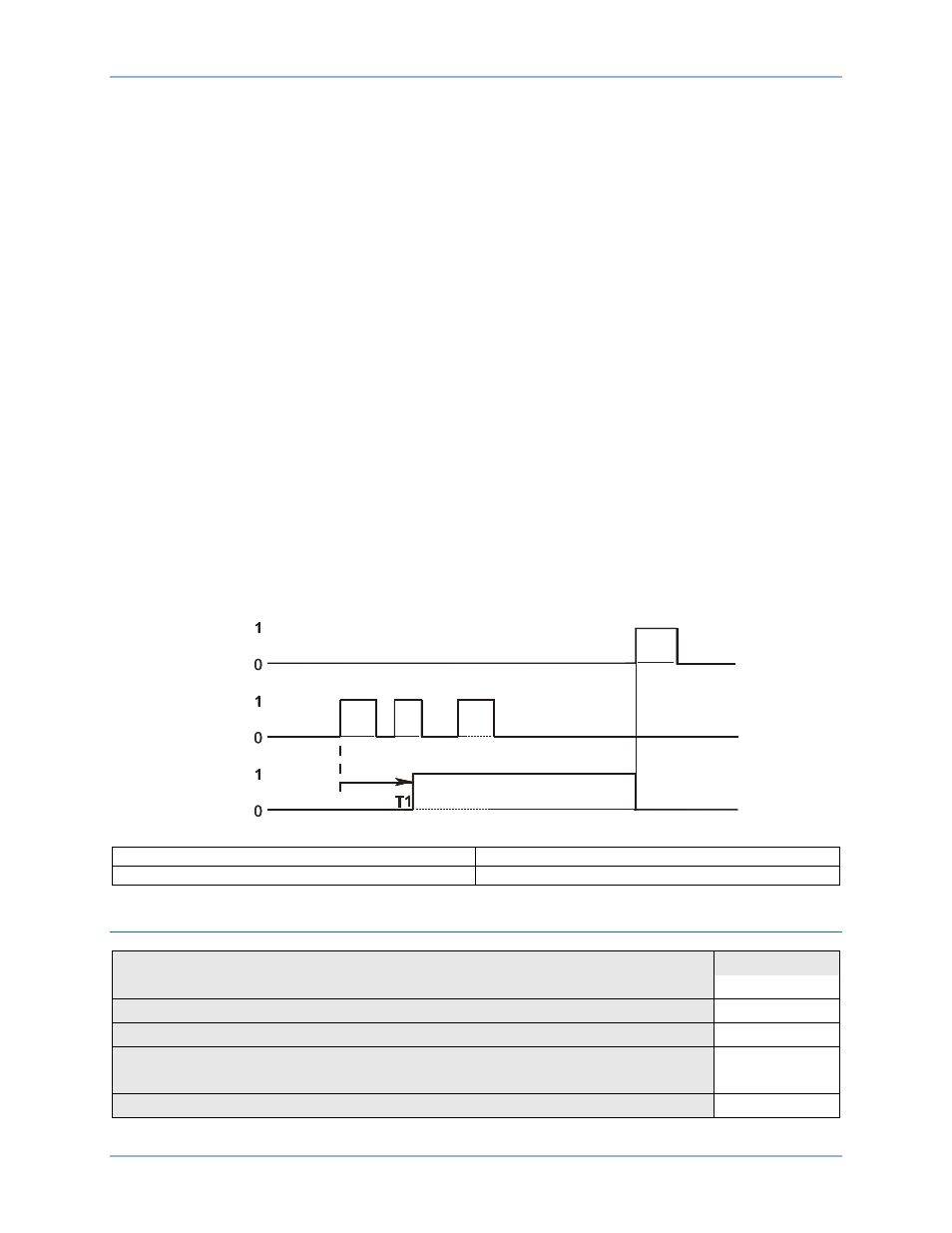

Figure 328. Mode Verrouillage
Block Blocage
Initiate Amorçage
Rapport de tests fonctionnels
Fonction Réussite/Échec
Mode Enclenchement/Retombée R / É
Mode Monocoup/Non redéclenchable R / É
Mode Monocoup/Redéclenchable R / É
Mode Oscillation R / É
Mode Minuterie d'intégration R / É
Mode Verrouillage R / É
P
0
0
3
5
-3
5
0
2
-2
7
-0
6
Block
Initiate
62-x
BE1-11g Test des minuteries logiques (62)
