Paramètre Plage Incrément Unité de mesure Valeur par défaut
Angle ligne Z1 0 à 90 1 degrés 80
Amplitude ligne Z0
0,05 à 650 (TC 5A)
0,01 à 130 (TC 1A)
variable ohms 8
Angle ligne Z0 0 à 90 1 degrés 80
Longueur de ligne 0,01 à 130 0,01 unités 100
La longueur de ligne décrit les paramètres de ligne pour lesquels la distance doit être calculée. Les
paramètres doivent être saisis en unités par longueur de ligne, laquelle correspond à la longueur réelle de
la ligne électrique. La longueur de ligne est saisie sous forme de quantités sans unités et peut donc être
saisie en kilomètres ou en miles. Par conséquent, les résultats du calcul de la distance sont affichés dans
l'unité que représente la longueur de ligne.
Grâce à l'Explorateur des paramètres de BESTCOMSPlus, vous pouvez saisir les paramètres de ligne
électrique dans l'écran Paramètres système, Système d'alimentation. Des valeurs sont fournies pour
Impédance de séquence positive (Positive-Sequence Impedance), Impédance homopolaire (Zero-
Sequence Impedance) et Longueur de ligne (Line Length). Reportez-vous à la Figure 141.

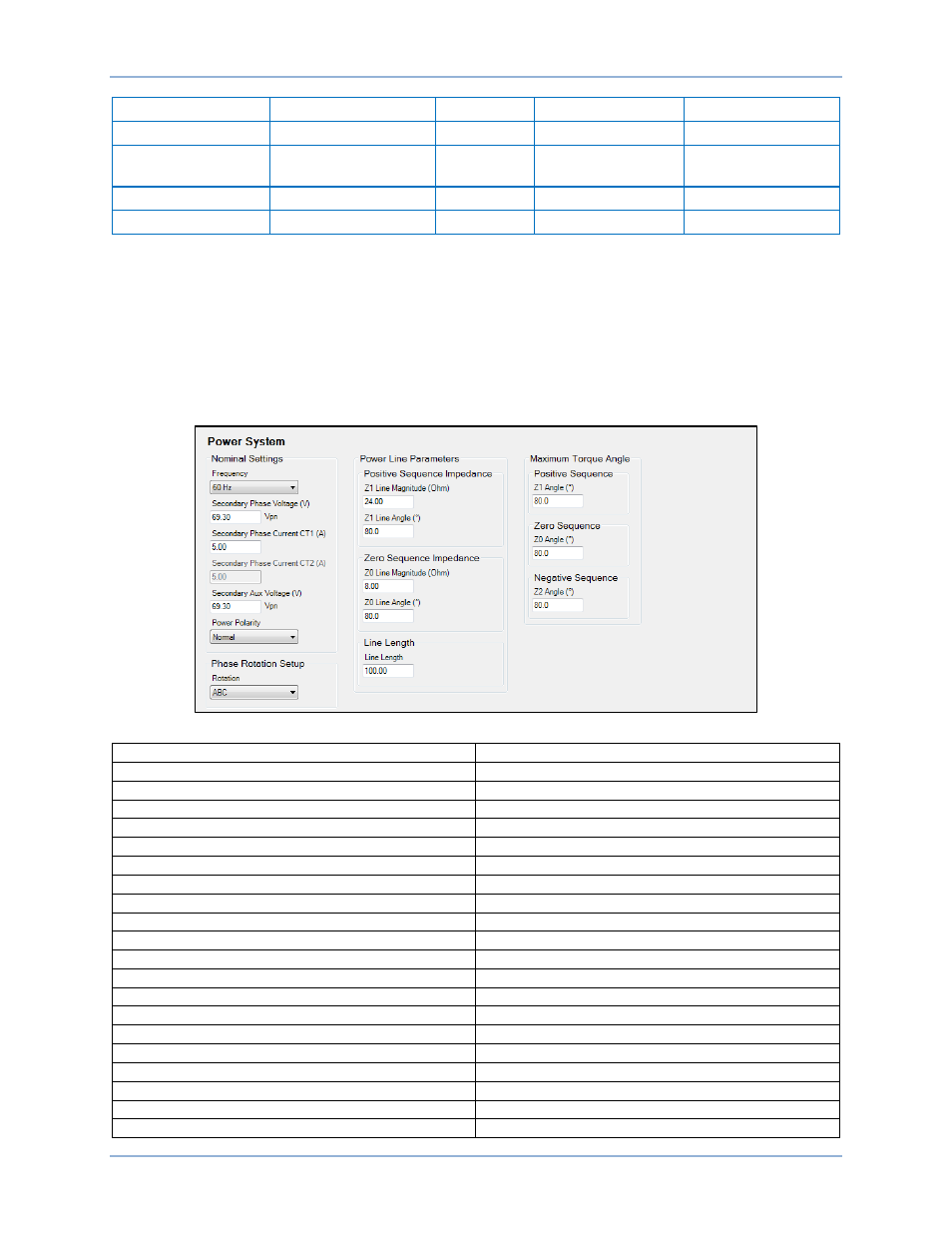

Figure 141. Écran Système d'alimentation
Power System Système d'alimentation
Nominal Settings Paramètres nominaux
Frequency Fréquence
Secondary Phase Voltage (V) Tension de phase secondaire (V)
Vpn Vpn
Secondary Phase Current CT1 (A) Courant de phase secondaire TC1 (A)
Secondary Aux Voltage (V) Tension auxiliaire secondaire (V)
Power Polarity Polarité de puissance
Normal Normal
Phase Rotation Setup Configuration de la rotation de phase
Rotation Rotation
ABC ABC
Power Line Parameters Paramètres de ligne électrique
Positive Sequence Impedance Impédance de séquence positive
Z1 Line Magnitude (Ohm) Amplitude de ligne Z1 (Ohm)
Z1 Line Angle (°) Angle de ligne Z1 (°)
Zero Sequence Impedance Impédance homopolaire
Line Length Longueur de ligne
Maximum Torque Angle Angle de couple maximum
Positive Sequence Séquence positive
Z1 Angle (°) Angle Z1 (°)
BE1-11g Génération de rapports de défaut
