652 9424270994 Rev N

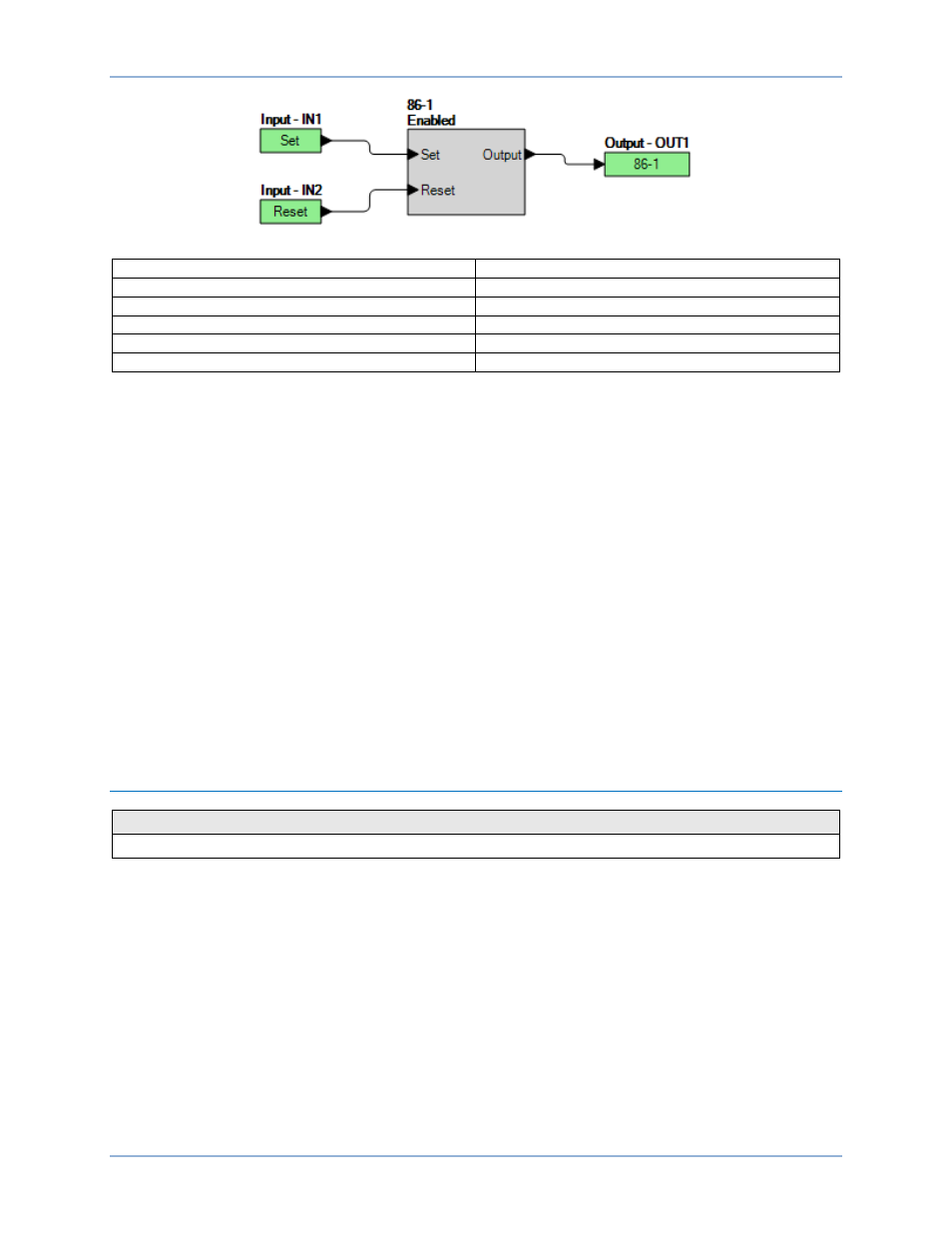

Figure 329. Paramètres BESTlogicPlus
Input - IN1 Entrée - ENTRÉE1
Set Réglage
Reset Réinitialisation
Enabled Activé
Output Sortie
Output - OUT1 Sortie - SORTIE1
Étape 3 : Préparez la surveillance de l'exécution de la fonction de verrouillage virtuel 86-1. Cette
exécution peut être vérifiée en surveillant la sortie OUT1 via l'écran Mesures > État > Sorties du
panneau avant ou en surveillant les contacts OUT1 entre les bornes C1 et C2.
Étape 4 : Connectez l'alimentation aux bornes IN1.
Étape 5 : Appliquez la tension à IN1. Vérifiez que le contact OUT1 se ferme et reste fermé.
Étape 6 : Mettez le BE1-11g hors tension et vérifiez que OUT1 s'ouvre. Attendez 10 secondes et mettez
le
BE1-11g sous tension. Vérifiez que OUT1 se ferme. Ceci permet de vérifier que la position de
86-1 est sauvegardée dans la mémoire non volatile. Supprimez la tension de IN1.
Étape 7 : Connectez l'alimentation aux bornes IN2.
Étape 8 : Appliquez la tension à IN2. Vérifiez que le contact OUT1 s'ouvre et reste ouvert.
Étape 9 : Appliquez la tension à la fois à IN1 et IN2. OUT1 doit se fermer. Ceci permet de vérifier que
l'entrée Réglage (Set) est prioritaire sur l'entrée Réinitialisation (Reset).
Étape 10 :Répétez les étapes 1 à 9 pour l'élément 86-2.
Étape 11 : Répétez les étapes 1 à 10 pour les groupes de paramètres 1, 2 et 3.
Rapport de tests fonctionnels
Réussite/Échec
R / É
Test des fonctions de verrouillage (86) BE1-11g
