542 9424270994 Rev N
•
OUT2 se ferme pour Redéclenchement 50BF (ReTrip).
•
OUT3 se ferme lorsque l'alarme mineure est définie sur vrai. (Alarme mineure =
Défaillance du disjoncteur)
•
L'enregistrement des défauts est activé.
•
L'état du disjoncteur est désactivé.
•
50BF Blocage est désactivé.

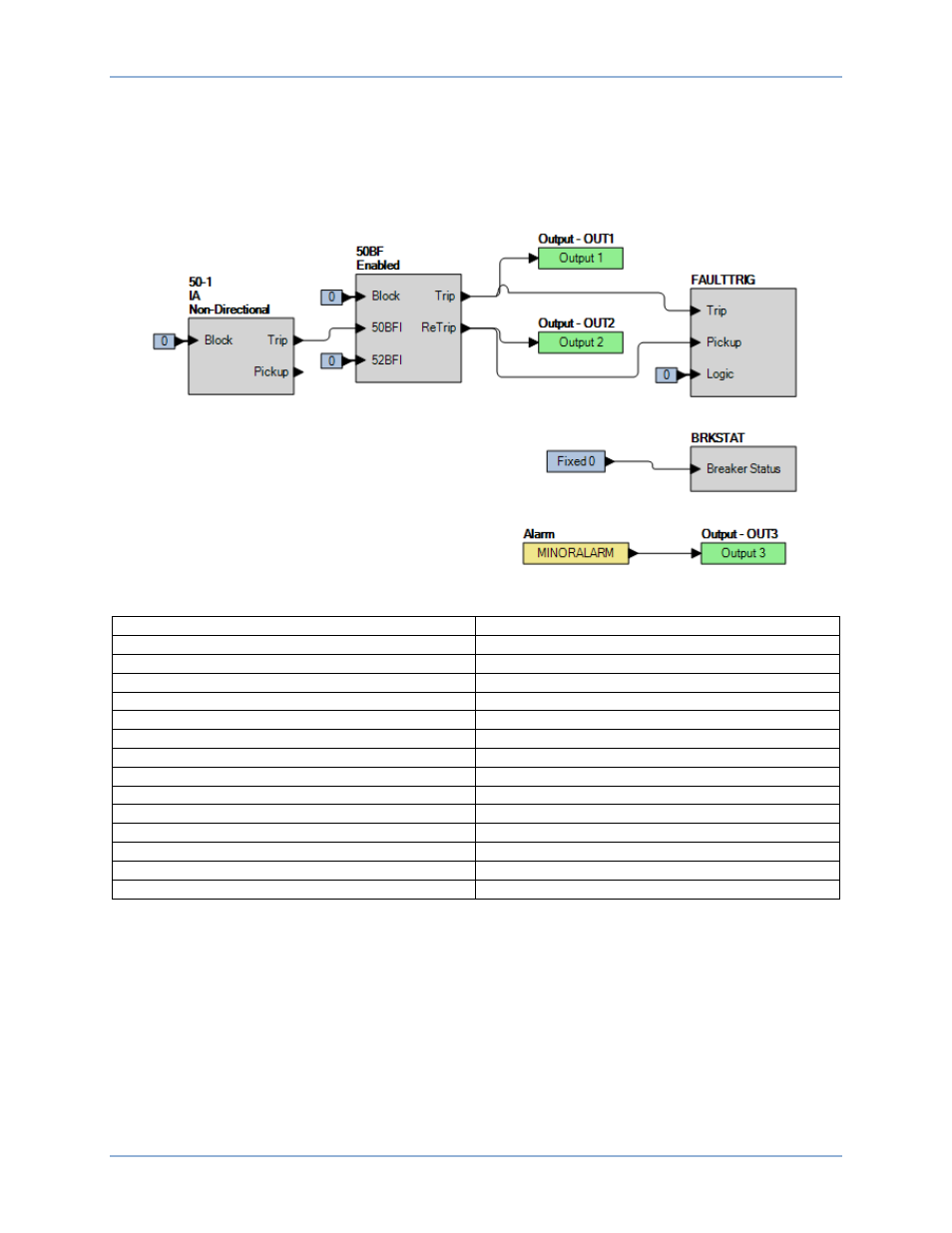

Figure 301. Paramètres BESTlogicPlus (BFI50 Amorçage du déclenchement du BE1-11g contrôlé par le
courant)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Enabled Activé
ReTrip Redéclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Fixed 0 Fixe 0
BRKSTAT ÉTATDISJONC
Breaker Status État du disjoncteur
Alarm Alarme
MINORALARM ALARMEMINEURE
Étape 9 : Vérifiez la temporisation BF en appliquant le courant d'enclenchement (au-dessus de 2 A) à la
phase A pendant au moins 100 ms. Un 50BF Déclenchement doit se produire. Utilisez
BESTCOMSPlus pour générer un rapport SER et vérifier qu'un 50BF Déclenchement a été
consignée après 100 millisecondes
±0,5 % (1¼ cycle maximum pour les courants d'une valeur
≥ 5 fois le paramètre d'enclenchement. 1¾ cycle maximum pour un courant équivalent à deux
fois le paramètre d'enclenchement. Deux cycles maximum pour un courant équivalent à
1,05 fois la valeur d'enclenchement) après application du courant d'enclenchement.
Étape 10 :(Facultatif.) Augmentez le paramètre 50-1 Enclenchement à 10 ampères et appliquez le
courant nominal au BE1-11g. Notez que les sorties OUT1 et OUT2 ne fonctionnent pas.
L'absence d'amorçage empêche l'exécution de la fonction de défaillance du disjoncteur, en
bloquant la logique de défaillance du disjoncteur.
Test de défaillance du disjoncteur (50BF) BE1-11g
