44

9424270994 Rev N

Chaque BE1-11g est livré sans que les cavaliers ne soient installés pour permettre les opérations aux
tensions les plus élevées de la plage de contrôle. Si les entrées de mesure de contact doivent être
utilisées dans la partie basse de l'échelle de tension de contrôle, il faut installer les cavaliers.

Configuration des cavaliers d'entrées de mesure de contact pour un boîtier de type J

Le paragraphe suivant décrit la façon de localiser et de retirer ou d'installer les cavaliers :

1.

Mettez le BE1-11g hors service et mettez-le hors tension.

2.

Les cavaliers d'entrées de mesure de contact sont situés derrière les blocs de bornes arrière
utilisés pour la connexion des entrées. À l’aide d’une clé hexagonale 7/64”, retirez le(s) bloc(s) de
bornes arrière associé(s) à/aux l'entrée(s) que vous souhaitez configurer. Observez toutes les
précautions à prendre en matière de décharges électrostatiques (ESD) lors de la manipulation du
BE1-11g.

3.

En utilisant les désignations d'entrées sur le panneau arrière comme guide, localisez le cavalier
du bloc de bornes approprié qui est monté sur le circuit imprimé. Chaque bloc de jonction dispose
de deux sets de broches. Lorsque les cavaliers sont installés d'usine, l'une de ces broches doit
être visible, si vous regardez l'arrière de l'unité. Cette configuration permet aux entrées de
fonctionner aux tensions les plus élevées de la plage de contrôle. La Figure 27 illustre le
positionnement des cavaliers. Les cavaliers sont montrés en position HAUTE.

4.

Pour que l'appareil fonctionne dans la plage de tension la plus basse, installez les cavaliers sur
les deux broches à l'aide d'une pince demi-ronde. Soyez prudents lorsque vous retirez ou
installez les cavaliers afin de n'endommager aucun des composants.

5.

Lorsque tous les cavaliers sont positionnés pour permettre le fonctionnement dans la plage de
tension souhaitée, réinstallez le(s) bloc(s) de bornes arrière.

6.

En utilisant une clé hexagonale 7/64 ", serrez les vis à 1,12 Nm.

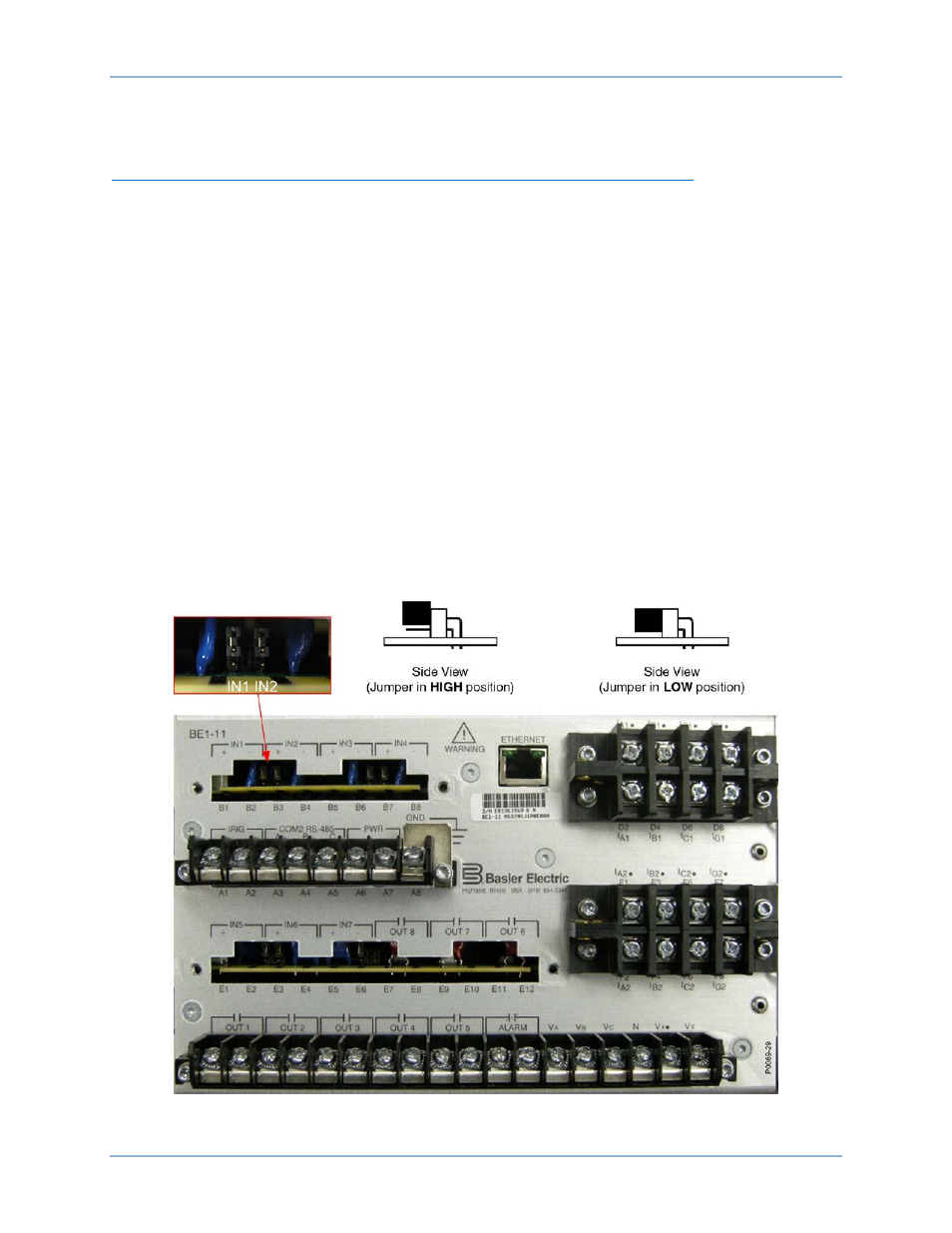

Figure 27. Positionnement des cavaliers d'entrées de mesure de contact (Boîtier de type J)

Contacts d’entrée et de sortie

BE1-11g
