Protection de surintensité de séquence
négative (46)
La protection de surintensité de séquence négative est incluse en tant que mode des éléments 50
(Surintensité instantanée) et 51 (Surintensité inverse). Consultez les chapitres
Protection de surintensité
instantanée (50) et Protection de surintensité inverse (51) pour obtenir des informations sur la manière de
configurer et de programmer le mode I2 (surintensité de séquence négative) des éléments 50 et 51.
Depuis des années, les ingénieurs de la protection apprécient la sensibilité accrue aux déséquilibres
phase terre offerte par l'utilisation des relais de mise à la terre. Les relais de mise à la terre peuvent être
réglés avec plus de sensibilité que les relais de protection de phase, car une charge équilibrée ne
comporte pas de composant de courant de terre (3I0). Lors de l'utilisation du mode de séquence
négative, les éléments 50 et 51 peuvent offrir une sensibilité accrue similaire pour les défauts phase à
phase, car une charge équilibrée ne comporte pas de composant de courant de séquence négative (I2).
Paramètres d'enclenchement
Lors de l'utilisation du mode de séquence négative, les éléments 50 ou 51 peuvent être généralement
paramétrés sur la moitié de la valeur du paramètre d'enclenchement de phase, de façon à obtenir la
même sensibilité aux défauts phase à phase qu'aux défauts triphasés. En effet, l'amplitude du courant
pour un défaut phase à phase représente
√3/2 (87 %) de l'amplitude du courant pour un défaut triphasé
au même emplacement. La Figure 56 illustre cette situation.

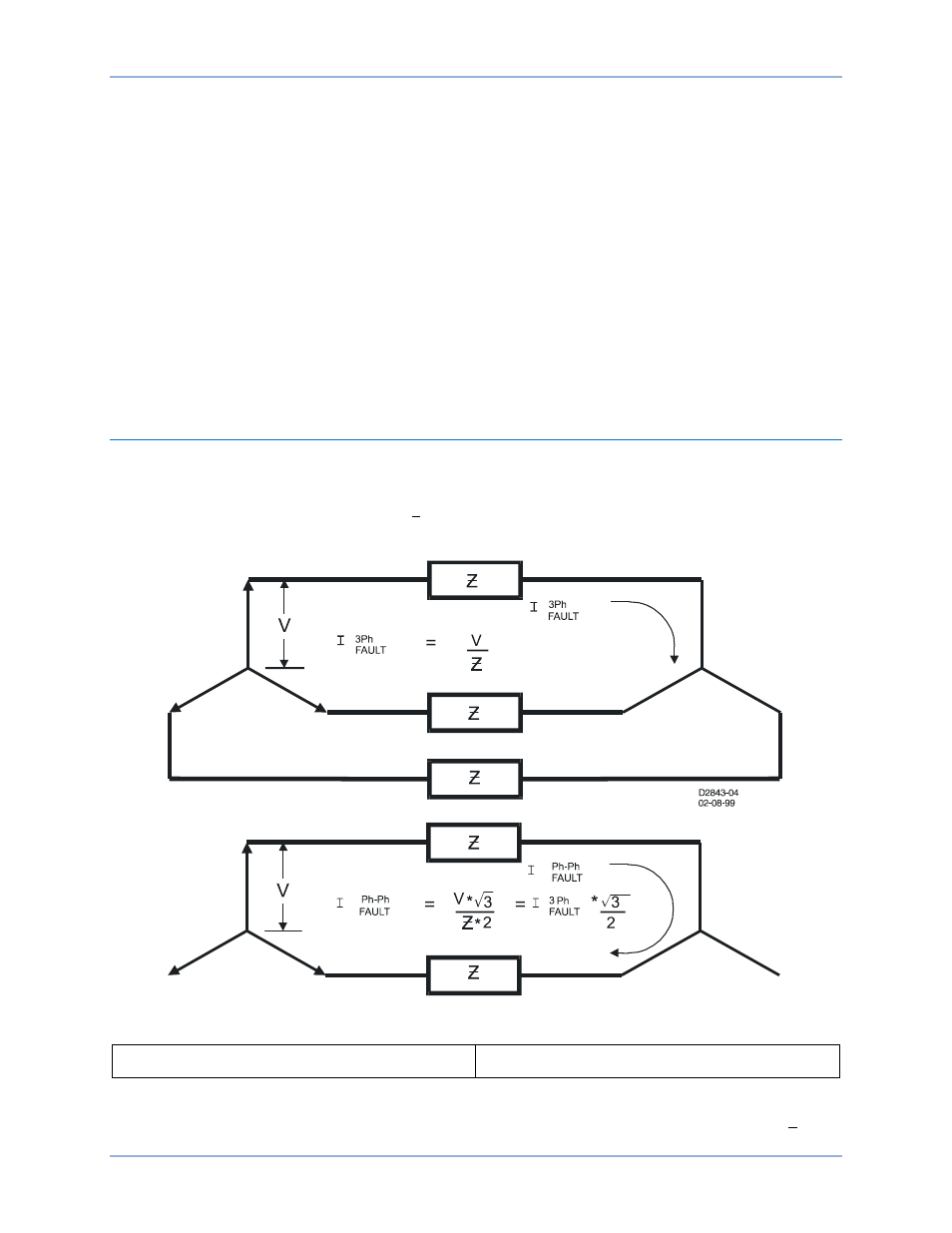

Figure 56. Amplitude d'un défaut phase à phase
3Ph
FAULT Triphasé
DÉFAULT
Le défaut phase à phase est constitué de composantes de séquence positive et négative comme
représenté dans la Figure 57. L'amplitude de la composante de séquence négative représente 1/
√3
BE1-11g Protection de surintensité de séquence négative (46)
