STATOR GROUND FAULT TRIP DÉCLENCHEMENT DE DÉFAUT DE TERRE
STATOR
MAJOR ALARM ALARME MAJEURE
RTD ALARM ALARME RTD
RTD TRIP DÉCLENCHEMENT RTD
NOT USED PAS UTILISÉ
ALARM ALARME
CIRCUIT MONITOR SURVEILLANCE DU CIRCUIT
OUT 1 SORTIE 1

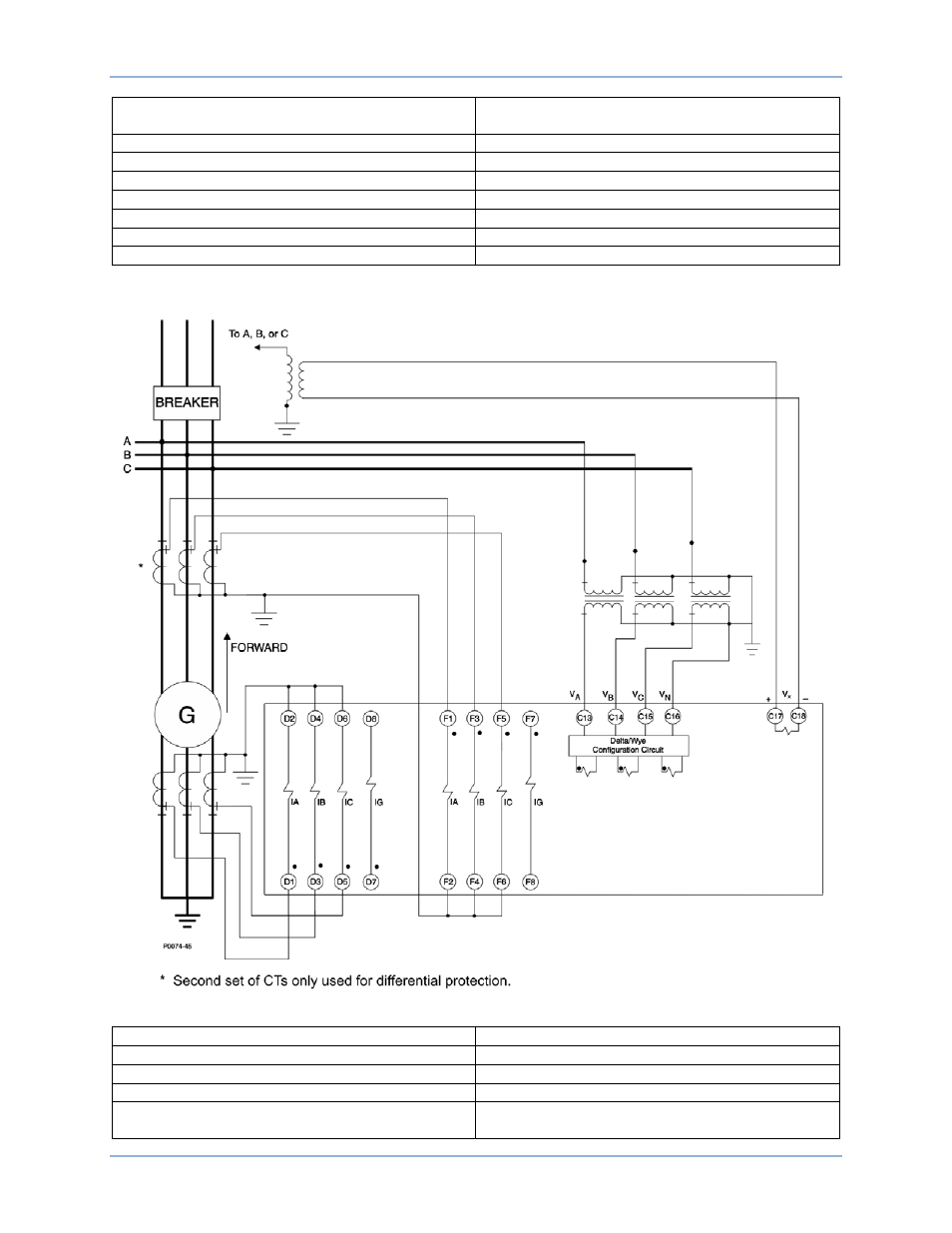

Les connexions CA externes standards (différentiel d'alternateur) pour le BE1-11g sont présentées dans
la Figure 207.
Figure 207. Connexions CA standards pour différentiel d'alternateur
To A, B, or C Vers A, B ou C
BREAKER DISJONCTEUR
FORWARD ENTRANT
Delta/Wye Configuration Circuit Circuit de configuration delta/Y
* Second set of CTs only used for differential
protection. * Deuxième ensemble de TC uniquement utilisé
pour la protection différentielle.
Typical Connections BE1-11g
