Fonctions de verrouillage (86)
Deux éléments de fonction de verrouillage (86) peuvent être utilisés pour empêcher le fonctionnement de
disjoncteurs ou d'autres dispositifs jusqu'à ce que la condition à l'origine du verrouillage soit éliminée.
Les deux éléments de fonction de verrouillage identiques sont nommés 86-1 et 86-2. Les connexions
logiques de l'élément s'effectuent via l'écran BESTlogic
™Plus de BESTCOMSPlus® et ses paramètres de
fonctionnement sont configurés à partir de l'écran Fonctions de verrouillage (Lockout Functions) de
BESTCOMSPlus. Un récapitulatif des entrées et sorties logiques et des paramètres de fonctionnement se
trouve en fin de chapitre.
Chemin de navigation BESTCOMSPlus : Explorateur des paramètres, Contrôle, Fonctions de
verrouillage (86)
Chemin de navigation IHM : Explorateur des paramètres, Contrôle, Verrouillage 86
Fonctionnement de l'élément
Lorsque l'entrée Réglage (Set) est confirmée, la sortie de la fonction est définie sur vrai (le disjoncteur
s'ouvre). Lorsque l'entrée Réinitialisation (Reset) est confirmée, la sortie est définie sur faux (le
disjoncteur se ferme). Si les deux entrées sont confirmées en même temps, l'entrée Réglage est
prioritaire et la sortie est définie sur vrai. L'état de la fonction est stocké dans une mémoire non volatile.
Connexions logiques
Les connexions logiques de l'élément de fonction de verrouillage s'effectuent via l'écran BESTlogicPlus
de BESTCOMSPlus. Le bloc logique de l'élément de fonction de verrouillage est représenté dans la
Figure 110. Les entrées et sorties logiques sont répertoriées dans le Tableau 65.

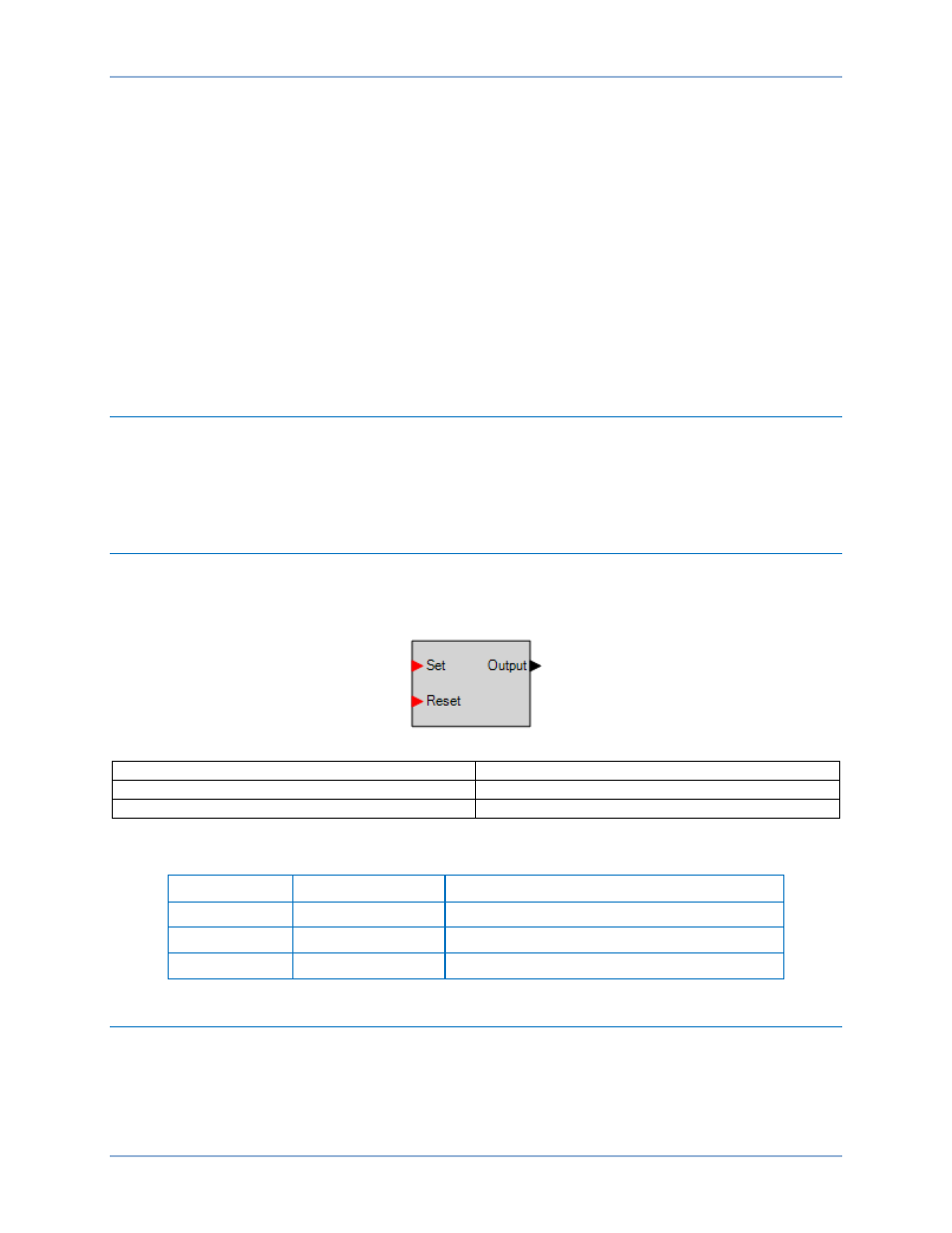

Figure 110. Bloc logique de l'élément de fonction de verrouillage
Set Réglage
Output Sortie
Reset Réinitialisation
Tableau 65. Entrées et sorties logiques
Nom Fonction logique Objectif
Réglage Entrée Définit l'état de la sortie sur vrai
Réinitialisation Entrée Définit l'état de la sortie sur faux
Sortie Sortie Vrai, lorsque l'entrée Réglage est confirmée
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de fonction de verrouillage sont configurés à partir de
l'écran des paramètres Fonctions de verrouillage (Lockout Functions) (86) (Figure 111) de
BESTCOMSPlus. Les plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 66.
